Оружие современной пехоты. Иллюстрированный справочник Часть II

Федосеев Семен Леонидович

Характеристика

РПГ-7 с выстрелом ПГ-7В: Калибр гранатомета - 40 мм Калибр (наибольший диаметр) гранаты - 85 мм Длина гранатомета РПГ-7 - 950 мм Длина гранатомета РПГ-7Д - 960 мм в боевом положении, 630 мм в десантном положении

Длина гранаты без стартового заряда - 640 мм Длина собранного выстрела - 925 мм Начальная скорость гранаты - 120 м/с Максимальная скорость гранаты - 300 м/с Масса гранатомета с оптическим прицелом - 6,3 кг (РПГ-7 и -7В), 6,7 кг (РПГ-7Д) Масса выстрела - 2,2 кг Масса прицела ПГО-7 - 0,5 кг Прицельная дальность - 500 м

Дальность прямого выстрела по цели высотой 2 м - 330 м Срединные отклонения при стрельбе ПГ-7В - 0,2 м

на 100 м, 0,4-0,5 м на 300 м, 0,7-0,8 м на 500 м

Боевая скорострельность - 4-6 выстр./мин Бронепробиваемость - 320 мм гомогенной стальной брони Расчет - 1 человека Носимый боекомплект - 5 выстрелов

Характеристика

РПГ-7В1 с выстрелом ПГ-7ВР:

Калибр гранатомета - 40 мм

Калибр (наибольший диаметр) гранаты - 105 мм

Длина гранатомета - 950 мм

Длина гранаты без стартового заряда - 680 мм

Длина собранного выстрела - 1250 мм

Масса гранатомета с оптическим прицелом - 7 кг

Масса выстрела - 4,5 кг

Прицельная дальность - 200 м

Расчет - 2 человека

Носимый боекомплект - 5 выстрелов.

Ручной противотанковый гранатомет РПГ-29 и выстрел ПГ-29В

РПГ-29

Вслед за разработкой 105-мм выстрела к РПГ-7В1 был создан новый противотанковый гранатометный комплекс с выстрелом ПГ-29В с такой же тандемной боевой частью и гранатометом многоразового использования РПГ-29 («Вампир»),

Схема РПГ-29 стала возвращением к старым идеям на новом этапе - разъемный гладкий ствол с ударно-спусковым механизмом, муфтой и контактным кольцом в месте соединения, контактной коробкой в казенной части, регулируемой (откидной) сошкой позади пистолетной рукоятки. При этом в конструкции использованы штатный гранатометный оптический или ночной прицел, ударно-спусковой механизм от РПГ-16 с индукционным импульсным генератором. Имеется и механический откидной прицел. В разобранном виде гранатомет укладывается во вьюк, переносимый одним человеком.

Пороховой заряд двигателя сгорает в пределах длины ствола. В задней части гранаты смонтирован стабилизатор с восемью складными перьями. Предполагается, что бронепробиваемость гранаты может быть доведена до 10-12 калибров, обеспечив тем самым гарантированное поражение наиболее современных, а также ожидаемых основных боевых танков. Гранатомет оказался несколько массивнее РПГ-7В1, но при этом дальность стрельбы увеличена более чем в два раза, несколько упростилась работа расчета на замаскированной позиции.

Характеристика

РПГ-29 с выстрелом ПГ-7ВР; Калибр гранатомета - 105,2 мм Калибр (наибольший диаметр) гранаты - 105 мм Длина гранатомета - 1850 мм в боевом положении, 1000 мм в походном положении

Длина собранного выстрела - 1100 мм

Масса гранатомета с оптическим прицелом - 11,5 кг

Масса выстрела - 4,5 кг

Дальность стрельбы - 500 м

Расчет - 2 человека

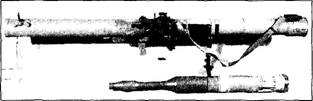

РПГ-16

Кроме РПГ-7Д на вооружение ВДВ поставлялся многоразовый РПГ-16 («Удар») с калиберной гранатой и большей прицельной дальностью. При внешней схожести конструкция РПГ-16 существенно отличается от РПГ-7.

Гранатомет состоит из ствола, стопорно-контактного механизма, ударно-спускового механизма, механического и оптического прицелов.

Разъемный ствол состоит из трубы и каморы с патрубком. Ствол и камора в походном положении переносятся единым вьюком, в боевом соединяются сухарным соединением, фиксируются подвижной контактной втулкой, прорыв газов в месте стыка предотвращается обтюратором. Сверху на трубе на специальных основаниях крепятся мушка и прицел, слева - планка для установки кронштейна оптического прицела, снизу за проушину и выступ - ударно-спусковой механизм, здесь же находится колодка с контактами. На каморе крепятся накладки, трубка с проводом, корпус стопор- но-контактного механизма. На передней части ствола крепится складная сошка.

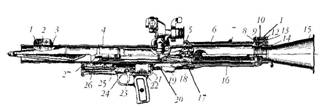

Схема устройства ручного противотанкового гранатомета РПГ-16: 1 - оси. 2 - кожух мушки, 3 -мушка с основанием, 4 - труба, 5 - камора, 6 - накладки, 7 - хомут, 8 - корпус стопорно- контактного механизма, 9 - боек, 10 ~ пружина бойка. 11 - выключатель. 12 - пружина. 13 - фиксатор, 14 - задняя антабка, 15 - патрубок. 16 - трубка, 17 - контакт, 18 - контактная втулка, 19 - скоба. 20 - кожух, 21 - корпус ударно-спускового механизма, 22 - генератор. 23 - спусковой крючок, 24 - предохранитель, 25 - рычаг, 26 - толкатель. 27 - чека

Ударно-спусковой механизм включает импульсный индукционный генератор, толкатель, взводной рычаг, флажковый предохранитель, спусковой крючок. В положении «ПР» предохранитель запирает спусковой крючок.

Выстрел ПГ-16В состоит из противотанковой реактивной кумулятивной гранаты ПГ-16 с голово-донным пьезоэлектрическим взрывателем ВП-16 и стартового порохового двигателя ПГ-16П. Головная часть ПГ-16 по устройству и принципам действия похожа на ПГ-7, пороховой реактивный двигатель имеет одно сопло и восемь тангенциальных отверстий, имеются стабилизатор с шестью складными перьями и два трассера. Стартовый двигатель содержит заряд нитроглицеринового пороха в сгорающем пенале, и воспламенительное устройство с электрозапалами и зарядом дымного пороха. Перед заряжанием гранаты стартовый заряд соединяется с двигателем гранаты стопором, после чего снимается предохранительный колпачок с головной части взрывателя.

Удержание гранаты в стволе и передачу импульса от генератора на электрозапал стартового порохового заряда обеспечивает стопорно-контактный механизм. Гранатометчик, отводя вниз взводной рычаг, взводит толкатель, который после спуска с боевого взвода продвигает якорь генератора назад, что создает электрический импульс, достаточный для срабатывания электрозапалов. Импульс передается на контактную колодку, один провод которой выведен на массу (трубу), а другой

через контактную втулку и боек стопорно-контактного механизма передает импульс контактной шине и электрозапалам. Такая однопроводная схема защищает от произвольного выстрела при неправильно собранном гранатомете. При приходе импульса на электрозапалы воспламеняется заряд дымного пороха, от него - весь стартовый заряд. Пороховые газы выталкивают гранату из ствола, поджигают ее трассеры, проходя через тангенциальные отверстия, придают ей вращение, в пирозамедлителе двигателя гранаты происходит накол капсюля. После вылета гранаты из ствола раскрываются перья ее стабилизатора, потом включается реактивный двигатель, а на расстоянии 3-20 м от дульного среза взводится взрыватель. Вращение гранаты способствует раскрытию стабилизатора и компенсирует в полете отклонения вектора тяги двигателя. Расстояние от казенного среза ствола до стенки окопа или сооружения при выстреле - не менее 2 м.
