Отечественные самоходные артиллерийские и зенитные установки. Часть 1.
Шрифт:
Число нарезов 40
Длина отката, мм 400
Дальность стрельбы, м:
– максимальная ОФС 8700
– макс, минометной миной 7100
Начальная скорость снаряда, м/с:
– осколочно-фугасного 367
– кумулятивного 560
Углы наведения, град.:
– вертикального. от +4 до +80
– горизонтального
Скорострельность, выстр./мин 8-10
Боекомплект, выстрелов 30
Прицел телескопический
Дополнительное вооружение:
Пулемет один 7,62-мм ПКТ
Боекомплект, патронов 500

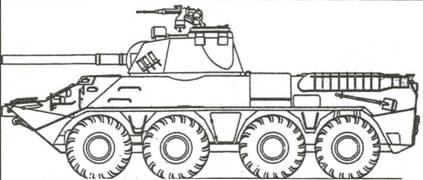

Самоходное орудие "Нона-СВ"

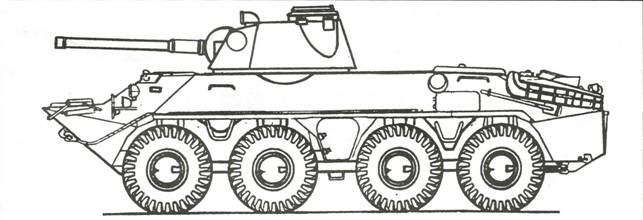

120-мм самоходное орудие 2С23 "Нона-СВК"
Создано на базе шасси БТР-80 под руководством Ю.Н.Калачникова. Первые опытные образцы были выпущены на шасси БТР-70.
Машина оснащена полуавтоматическим орудием, которое может вести огонь артиллерийскими выстрелами и 120-мм минометными минами, в том числе иностраннного производства.
2С23 оборудована ночными приборами. Орудие производится Пермским МЗ. На машине предусмотрено место для размещения ПЗРК "Игла-1".

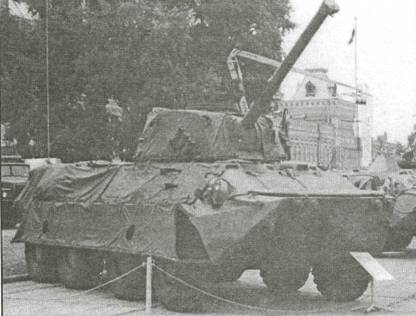

Самоходное орудие 2С23 "Нона-СВК"
Состояние на вооружении с 1990 года
Разработчик ЦНИИ точн.машиностр. и Пермский машиностроительный завод
Изготовитель Пермский МЗ
Производство серия с 1990 года
База БТР-80
Боевая масса, т 14,5
Длина, мм 7400
Ширина, мм 2495
Высота, мм 2900
Клиренс, мм 475
Тип двигателя дизель КамАЗ-7403
Максимальная мощность, л.с 260
Максимальная скорость, км/ч 80
Скорость на плаву, км/ч 9-10
Запас хода,
Ср. постановки дымзавес 6 х 902В Преодолеваемые препятствия:
– подъем, % 70
– ров, м 2,8
– стенка, м 0,5
– брод, м плавает
Бронирование. противопульное
Экипаж, чел 4
Радиостанция Р-173
Переговорное устройство Р-174
Артиллерийское вооружение:
Тип орудия. 120-мм орудие 2А60
Разработчик КБ ПермскогоМЗ
Изготовитель Пермский МЗ
Длина ствола, клб 24,2
Число нарезов 40
Длина отката, мм 400
Дальность стрельбы, м:
– ОФС 1720-8700
– минометной миной 400-7100
Углы наведения, град.:
– вертикального. от +4 до +80
– горизонтального 1 35
Скорострельность, выстр./мин 8-10
Боекомплект, выстрелов 30
Прицел телескопический
Дополнительное вооружение:
Пулемет один 7,62-мм ПКТ
Боекомплект, патронов 500
ПЗРК два "Игла-1"
120-мм авиадесантное самоходное орудие 2С31 "Вена"
Опытный образец самоходного орудия был разработан на базе узлов и агрегатов боевых машин пехоты БМП-1 и БМП-2.
Впервые такой вариант шасси использовался на опытном легком танке "объект 934". В дальнейшем в качестве базы для установки 2С31 было выбрано шасси боевой машины десанта БМД-3, в таком виде самоходное орудие пошло в серию.
Машина имеет бронированный корпус и бронированную вращающуюся башню закрытого типа из стальных катаных листов. 2С31 вооружена комбинированной артиллерийско-минометной установкой, которая может вести огонь всеми типами 120-мм мин отечественного и зарубежного производства, в том числе с лазерным наведением, а также специальными 120-мм снарядами различного назначения.
На машине 2С31 установлены следующие системы и средства: автоматизированная система управления наведением в ВПиГП с ЭВМ для расчета установок стрельбы; система автоматической топопривязки и ориентирования; система дневной/ночной оптико-электронной разведки и целеуказания; средства обнаружения лазерного излучения и постановки аэрозольной завесы.

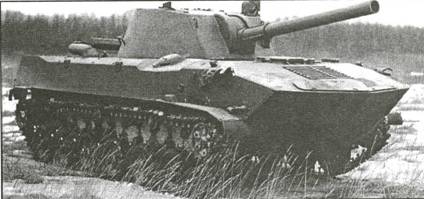

Опытный образец самоходной установки "Вена " на базе шасси легкого танка "объект 934"
