Орудие 2А31 создано в ОКБ-9 на базе 122-мм буксируемой гаубицы Д-30. Используются выстрелы раздельного заряжания из номенклатуры гаубицы Д-30. 122-мм гаубица 2А31 устанавливается в башне кругового вращения самоходного орудия 2С1. Для повышения скорострельности и облегчения работы заряжающего, гаубица снабжена электромеханическим механизмом досылания снаряда и заряда.
В 1969 году в ОКБ-9 прорабатывался вариант САО на базе шасси боевой машины пехоты БМП-1, который не получил дальнейшего развития.
Первая батарея их четырех опытных САО 2С1 на шасси тягача МТ-ЛБ проходила полигонные испытания с августа 1969 года. По завершении всех видов испытаний CAO 2С1 была принята на вооружение.
Самоходная
Самоходная гаубица 2С1 хорошо зарекомендовала себя в войсках и находится на вооружении до настоящего времени. САУ применялась в боевых действиях в Афганистане и Чечне.
В настоящее время с 2С1 можно использовать управлемый снаряд "Китолов-2" с лазерным наведением, созданный в тульском КБ приборостроения.
Состояние на вооружении
с 14 сентября 1970 года
Разработчик КБ ПО ХТЗ
Изготовитель ПО ХТЗ
Производство серия с 1971 года
База МТ-ЛБ
Боевая масса, т 15,7
Длина, мм 7260-7265
Ширина, мм 2850
Высота, мм 2285-2287
Клиренс, мм 400
Среднее удельное давление
на грунт, кг/см2 0,5
Тип двигателя дизель ЯМЗ-238Н
Максимальная мощность, л.с. … 285-300
Запас топлива, л 550
Удельная мощность, л.с./т 19,1
Максимальная скорость, км/ч . 60-61
Скорость на плаву, км/ч 4-5
Запас хода, км 500

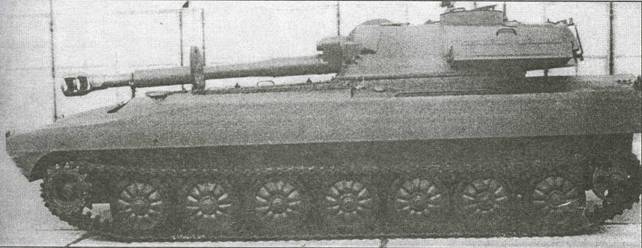

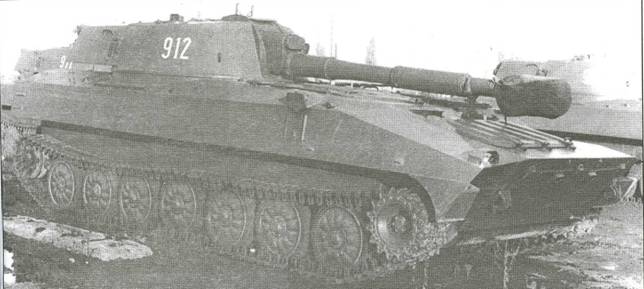

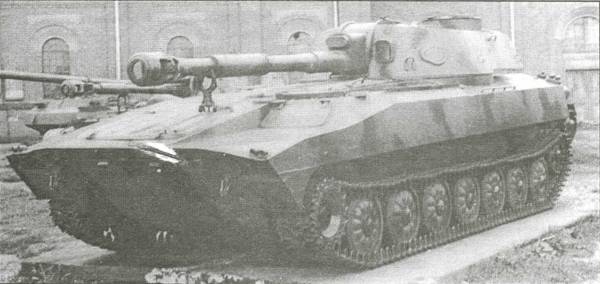

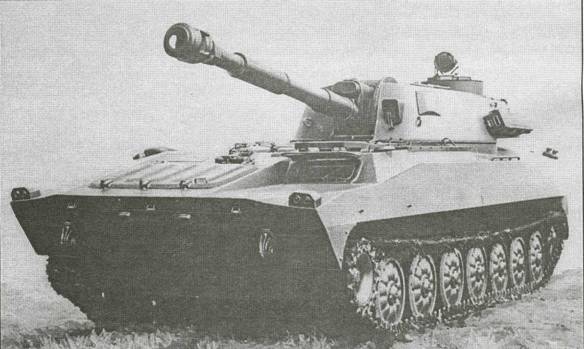

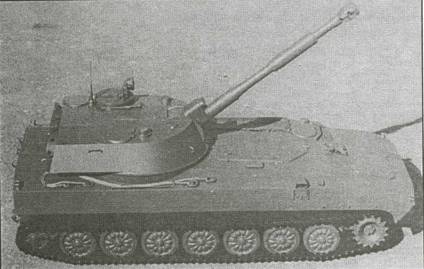

Самоходная гаубица 2С1 "Гвоздика"

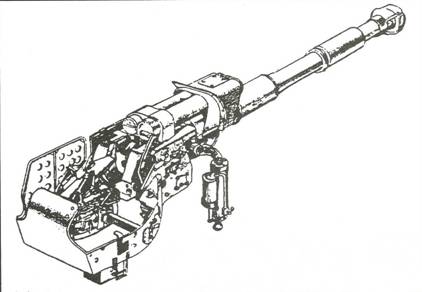

Внешний вид 122-мм гаубицы 2А31

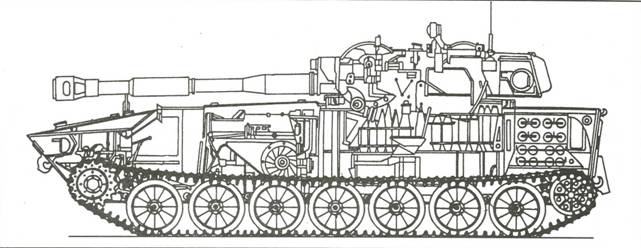

Разрез самоходной гаубицы 2С1 "Гвоздика"

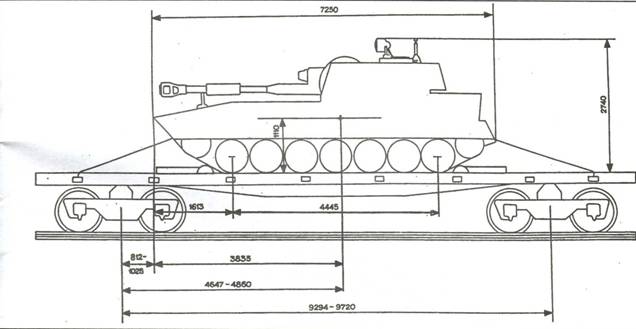

Размещение самоходной гаубицы 2С1 при транспортировке по железной дороге
Модель

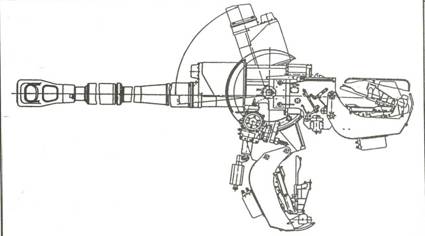

Внешний вид 122-мм гаубицы 2А31
Преодолеваемые препятствия:
– подъем, град 35
– ров, м 2,2
– стенка, м 0,8
– брод, м плавающая
Время на подготовку к преодолению водных преград, мин 20
Бронирование противопульное
Радиостанция Р-123М
Экипаж, чел 4
Артиллерийское вооружение:
Тип орудия 122-мм гаубица 2А31 (Д-32)
Разработчик ОКБ-9
Изготовитель завод №9 (Уралмаш)
Длина ствола, клб 35
Вес качающейся части, кг 1440
Дальность стрельбы, м: -максимальная 15200
– прямого выстрела 780
Начальная скорость ОФС, м/с 686
Боевая скорострельность, выстр./мин 5-6
Время подготовки к стрельбе, мин 2
Углы наведения, град.:
– горизонтального 360
– вертикального. от -3 до + 70
Управляемые снаряды "Китолов-2" – разработчик КБП
Боекомплект, выстрелов 40
Прицел ПГ-2, ОП5-37 (10П40)

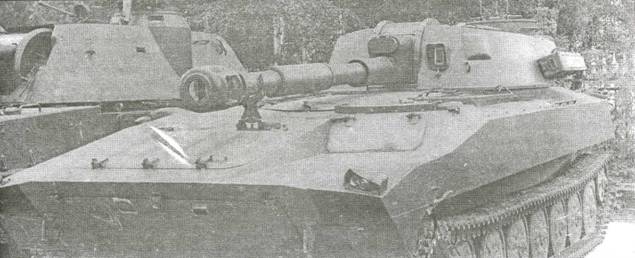

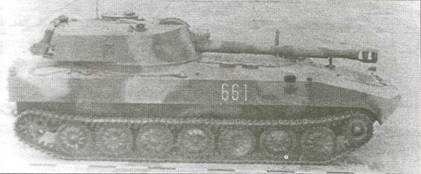

Самоходная гаубица 2CI "Гвоздика"

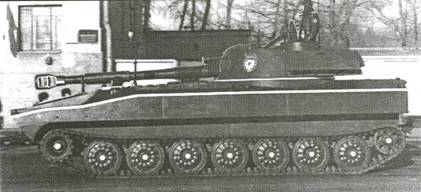

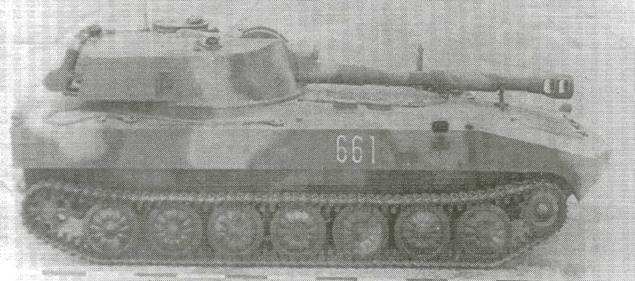

Самоходная гаубица 2С1 "Гвоздика"
< image l:href="#"/>Опытная 122-мм гаубица Д-12 на стенде
82-мм автоматический минометный перевозимый комплекс 2К21 "Василек "

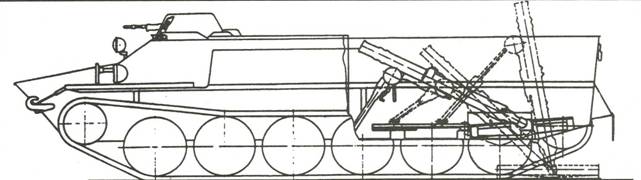

Транспортная машина 2Ф54 с минометом "Василек "
82-мм автоматический миномет 2Б9 "Василек"
В 1946 году в КБ, возглавляемом В.К.Филиповым, был создан первый в мире автоматический миномет калибра 82 мм.
