– горизонтального ± 30
Боекомплект, выстрелов 96
Прицел ПАМ-1
Дополнительное вооружение:
Пулемет один 7,62-мм ПКТ
Боекомплект, патронов 1000
30-мм автоматический гранатомет АГС-17 "Пламя" на плавающем автомобиле ЛуАЗ-967М (ЛуАЗ-967)
Станковый гранатомет АГС-17 разработан в КБ точного машиностроения и выпускается серийно Вятско-Полян- ским машиностроительным заводом.
30-мм автоматический гранатомет
Для боевого применения гранатомет АГ-17 устанавливается на треножном станке САГ-17, к гранатомету присоединяется патронная коробка с патронами и прицел ПАГ-17. На гранатомете дополнительно имеется открытый механический прицел.
Использование гранатомета возможно как с грунта, так и с машины. Гранатомет АГС-17 может устанавливаться на легкой плавающей машине ЛуАЗ-967 (колесная формула 4 х 4), на БТР-80 (сверху сзади на башне). Максимальный темп стрельбы – 350-400 выстрелов в минуту. Стрельба ведется по настильной или навесной траекториям короткими (до 5 выстрелов), длинными (до 10 выстрелов) очередями, непрерывно или одиночными выстрелами. Работа автоматики гранатомета основана на принципе использования энергии отдачи свободного затвора. Для увеличения поверхности охлаждения ствола он имеет оребрение, размещенное ближе к казенной части. В процессе серийного производства на гранатометах поздних годов выпуска применили утолщенный ствол с кольцевыми проточками.
Автоматический гранатомет АГС-17 на автомобиле ЛуАЗ

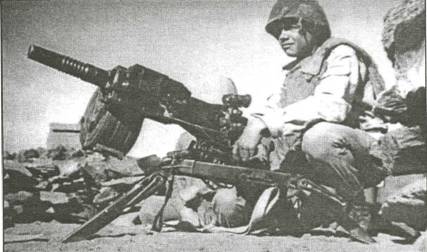

Автоматический гранатомет АГС-17
В походном положении гранатомет переносится в сумке, а станок при помощи специальных ремней.
Для стрельбы из гранатомета применяется выстрел ВОГ-17 с осколочной гранатой, снабженной головным взрывателем мгновенного действия, срабатывающим при встрече гранаты с преградой.
Улучшением гранатомета АГС-17 занималось ЦКИБ СОО под руководством В.Н.Телеша, было выполнено две модернизации.
Модернизированный вариант гранатомета получил обозначение "Алтаит" (6Г25), его масса со станком была снижена с 30 до 22 кг, а трудоемкость уменьшилась на 30%. В серийное поизводство модернизированный гранатомет не пошел.
Состояние на вооружении с 1970-х годов
Разработчик базы КБ ЛуАЗ
Изготовитель базы ЛуАЗ
Производство серия с середины
1970-х годов
База ЛуАЗ-967, ЛуАЗ-967М
Боевая масса, т 1,35
Масса автомобиля, т 0,93-0,96
Длина, мм 3682
Ширина, мм 1712
Высота, мм 1550-1580
Дорожный просвет, мм. 285
Преодолеваемые препятствия:
– подъем,
– брод, м плавающий
Тип двигателя. карбюраторный МеМЗ
Максимальная мощность, л.с 37
Удельная мощность, л.с/т 27,4
Максим, скорость, км/ч 75
Скорость на плаву, км/ч 3-6
Бронирование, мм нет
Экипаж, чел 3
Радиостанция Р-126
Вооружение:
Тип гранатомета один 30-мм автоматический станковый АГС-17
Разработчик ОКБ-16 (КБТочмаш)
Изготовитель Вятско-Полянский МЗ
Калибр, мм 30
Масса гранатомета, кг:
– со станком и прицелом 31
– без станка 18
Масса станка, кг 12
Тип ствола нарезной
Тип станка САГ-17
Масса патронной коробки с патронами, кг 14,5
Вместимость патронной коробки, выстрелов 29
Основной прицел: -тип оптический ПАГ-17
– масса, кг 1,0
– увеличение , крат 2,7
Дальность стрельбы, м:
– прицельная 800
– предельная 1700
Темп стрельбы, выс. /мин.:
– при автоматическом огне 350-450
– при стрельбе одиночными выстрелами 50-100
Предельная дальность стрельбы с открытым прицелом, м 800
Тип боеприпасов ВОГ-17,
ВОГ-17А, ВОГ-17М Начальная скорость
гранаты, м/с 185
Масса выстрела, кг 0,35
Масса гранаты, кг 0,28
Тип БЧ осколочная
Тип взрывателя головной
Масса ВВ, кг 0,036
Радиус сплошного поражения убойными осколками при вероятности 0,9, м не менее 7
Автоматический гранатомет АГС-17 в сумке для переноски
85-мм опытная самоходная пушка 2С14 "Жало-С"
Создана на базе бронетранспортера БТР-70 с установкой на него бронированной башни с 85-мм пушкой. Машина прошла испытания, но на вооружение не была принята. Паралельно создавалась буксируемая противотанковая пушка "Жало-Б".
Самоходная артиллерийская установка 2С14
