Рис. 15.4. Схема ЖРД посадочной ступени лунного корабля.

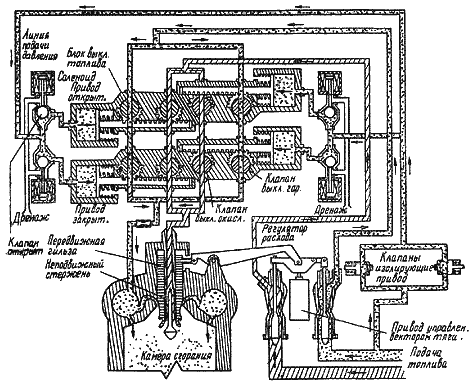

На схеме показан инжектор переменного сечения для дросселирования тяги ЖРД.
Двигательная установка взлетной ступени (рис. 15.5) подобна двигательной установке служебного отсека. Гелий под высоким давлением хранится в двух баках. В системе используются соленоидные клапаны, последовательно-параллельные редукторы давления, обратные клапаны. Установлено только 2 топливных бака без расходомеров. Имеется датчик минимального уровня, сигнализирующий об остатке топлива на 10 сек.
Для изоляции гелиевых баков до начала работы ЖРД используются пироклапаны.
В обеих системах (посадочной и взлетной) двигательных установок нет расходного клапана, но при холодной проливке подбираются диаметры отверстий шайб настройки, точно обеспечивающие расчетный состав смеси. [24, 27, 28.]

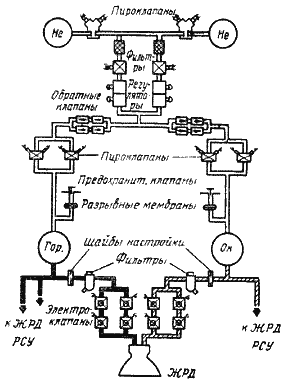

Рис. 15.5. Схема топливной системы двигательной установки взлетной ступени лунного корабля.
1.6. Космические летные испытания двигательных установок корабля Apollo
После обширной программы наземных испытаний в Уайт-Сэндз, шт. Нью-Мексико, включавшей проверку работы двигательных установок на всех ожидаемых режимах работы, в барокамере на экспериментальном образце корабля Apollo, был начат этап космических летных испытаний. На этом этапе были решены следующие задачи: отработка двигательных установок в беспилотном полете (Apollo-5), отработка двигательных установок в пилотируемом полете по геоцентрической орбите (Apollo-9), отработка двигательных установок в пилотируемом полете по окололунной орбите (Apollo-10). Apollo-5 и Apollo-9 были оборудованы контрольно-измерительной аппаратурой, используемой только на этапе летных испытаний конструкции (аппаратура «ЛИ»), и аппаратурой с кодово-импульсной модуляцией (аппаратура «КИМ»), которая соответствовала штатному составу измерений и устанавливалась на все последующие летные экземпляры кораблей Apollo. Информация аппаратуры «КИМ» передавалась на Землю в реальном масштабе времени для того, чтобы контролировать характеристики космического аппарата в процессе полета. Телеметрическая информация с аппаратуры «ЛИ» для оценки систем была доступной после полета. Сочетание контрольно-измерительной аппаратуры «КИМ» и «ЛИ» на первых аппаратах обеспечило преемственность между летными и наземными испытаниями, а также оказалось полезным в отношении анализа полетных ненормальностей. На рис. 16.1 и 16.2 приведены схемы двигательных установок посадочной и взлетной ступеней Apollo с контрольными приборами.

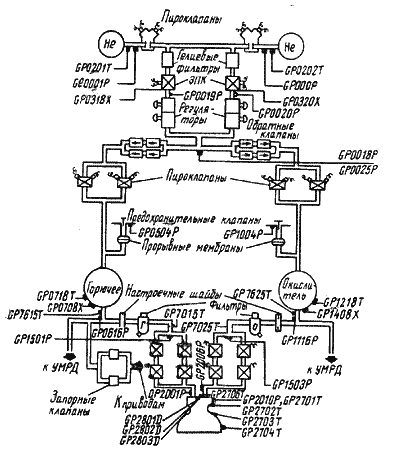

Рис. 16.1. Схема контрольно-измерительной аппаратуры двигательной установки посадочной ступени лунного корабля.
Apollo-10. Двигательная установка посадочной ступени.
Двигательная установка посадочной ступени лунного корабля дважды запускалась в полете Apollo-10. Первый запуск – переход на траекторию спуска, второй запуск – фазирование орбиты.
Работа двигательной установки посадочной ступени протекала следующим образом. Давление в баке со сверхкритическим гелием перед стартом возрастало со скоростью 0,539 ат/ч. Средний темп роста давления во время полета в условиях невесомости перед первым запуском составлял 0,414 ат/ч. Такое снижение скорости роста давления привело к более низкому давлению в бачке с гелием в момент повторного запуска двигателя по сравнению с ожидавшимся уровнем.

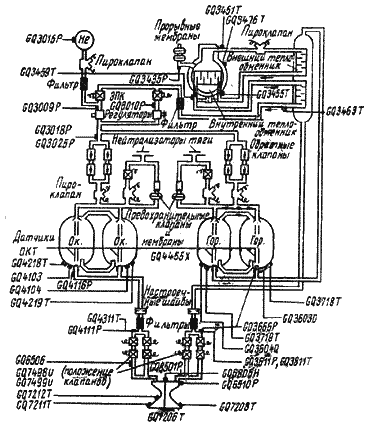

Рис. 16.2. Схема контрольно-измерительной аппаратуры двигательной установки взлетной ступени лунного корабля.
Эффект растворимости гелия в компонентах топлива снижает давление в газовых подушках топливных баков. Растворимость гелия в окислителе приблизительно в 5 раз больше, чем в горючем, поэтому давление в баках окислителя снижается сильнее, чем в баках горючего. Давления наддува баков в полете были получены по датчикам на входе в двигатель (GQ3611P и GQ4111P).
По давлениям на входе в двигатель и в камере сгорания был рассчитан расход компонентов топлива. Расход горючего при полной тяге отличался от расчетных значений на ?1%, – расход окислителя на ?0,5%.
Тяга рассчитывалась двумя методами. По первому методу использовались данные предполетных испытаний двигателя и регистрируемое в полете давление в камере сгорания:
где ?=0,975 – коэффициент потерь; pк=7,474 ата – давление в камере сгорания; Кп= 1,7695 – коэффициент тяги в пустоте; Fкр=350,0 см? – площадь критического сечения сопла. Рассчитанная величина тяги составила 4513 кг. Ожидаемая величина тяги составляла 4495 кг. Расхождение величины менее 0,5%.
Кроме того, тяга двигателя была вычислена с использованием уравнения движения космического корабля
где G=13 876 кг – средний за 12 сек вес лунного корабля; а=3,170 м/сек? – среднее ускорение. Тяга, вычисленная по этому методу, составила 4480 кг.
Этот метод считается более точным, так как расход массы лунного корабля от момента старта до повторного запуска двигательной установки посадочной ступени составлял менее 1 % массы аппарата в момент старта.
Удельный импульс, рассчитанный по тяге и расходу топлива, составил 304,2 сек.
По уравнению
где ?V – приращение скорости в результате второго включения двигателя; Gн – начальный вес; Gк – конечный вес; g =9,807 м/сек?, вычисленный удельный импульс составил 304,3 сек. Эти расчеты хорошо согласуются с ожидавшейся величиной 303,2 сек.
В табл. 9 приведены расчетные и фактические летные характеристики двигательной установки посадочной ступени.

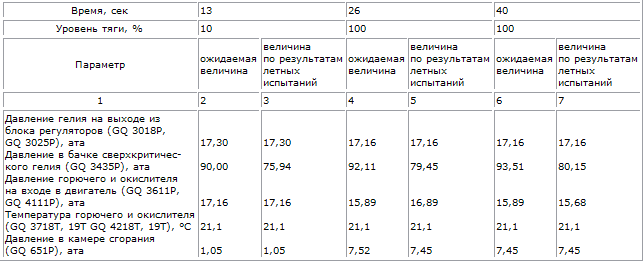

Таблица 9
Двигательная установка взлетной ступени
Двигательная установка взлетной ступени лунного корабля запускалась в полете Apollo-10 дважды. Первый запуск длился 15 сек. Продолжительность второго запуска (до выработки топлива) составила 213 сек, тяга 100%.
В основу расчета характеристик двигателя взлетной ступени были положены значения параметров, замеренные во время второго запуска.
Секундный расход рассчитывался путем определения количества топлива, израсходованного с момента начала запуска до обнажения датчиков полной выработки компонентов топлива. Соответствующие данные приведены в табл. 10.
Остаток топлива в баках в момент обнажения датчиков полной выработки компонентов топлива состоял из 18,55 кг горючего и 21,59 кг окислителя. Кроме того, дополнительный расход 10,02 кг окислителя вызван испарением и повышенным расходом его после выработки горючего. Рассчитанный секундный расход топлива составил 5,008 кг/сек по сравнению с ожидавшейся величиной 5,103 кг/сек.
Таблица 10
Сравнительные данные по измерениям давлений в двигательной установке взлетной ступени при наземных и летных испытаниях приведены в табл. 11.
