2. В секции № 4 установлен дополнительный аварийный серебряно-цинковый аккумулятор емкостью 400 а·ч весом 61,2 кг. В случае выхода из строя топливных элементов емкости аккумулятора должно хватить для питания систем основного блока в течение 3 сут, требуемых для возвращения от Луны к Земле.
3. Установлена дополнительная канистра с питьевой водой емкостью 9 кг.
4. Кроме перечисленных дополнений по рекомендации аварийной комиссии заменена тефлоновая изоляция электропроводки к кислородным бакам, и проводка, находящаяся в контакте с кислородом, помещена в стальной кожух; вместо двух нагревателей по 75 вт установлено 3 по 50 вт питаемых от двух независимых электроцепей; в каждом кислородном баке дополнительно установлен датчик температуры; модифицированы термостаты, которые должны отключать нагреватели при температуре 27°C; измерители
Установка дополнительного оборудования и изменения, внесенные в конструкцию, увеличили вес корабля Apollo на 227 кг; если на корабль дополнительно устанавливается луноход, весом 182 кг, то общий вес полезной нагрузки становится близким к предельному для энергетических возможностей ракеты-носителя Saturn V.
Лунный корабль
Лунный корабль фирмы Grumman Aircraft Engineering Corp. (США) имеет две ступени: посадочную и взлетную. Посадочная ступень, оборудованная самостоятельной двигательной установкой и шасси, используется для снижения лунного корабля с орбиты ИСЛ и мягкой посадки на лунную поверхность. Взлетная ступень с герметической кабиной для экипажа и самостоятельной двигательной установкой перевозит астронавтов с поверхности Луны на орбиту ИСЛ в командный отсек (рис. 14.13). Ступени соединены четырьмя взрывными болтами.
Взлетная ступень имеет 3 основных отсека: отсек экипажа, центральный отсек и задний отсек оборудования (рис. 14.14). Герметизируются только отсек экипажа и центральный отсек, все остальные отсеки лунного корабля негерметизированы. Объем герметической кабины 6,7 м?, давление в кабине 0,337 кг/см?. Высота взлетной ступени 3,76 м, диаметр 4,3 м. Конструктивно взлетная ступень состоит из шести узлов: отсек экипажа, центральный отсек, задний отсек оборудования, связка крепления ЖРД, узел крепления антенн, и тепловой и микрометеорный экран. Цилиндрический отсек экипажа диаметром 2,35 м, длиной 1,07 м (объемом 4,6 м?) полумонококовой конструкции из хорошо сваривающихся алюминиевых сплавов марок 2219-Т8751, 2210-Т81, 2239-Т851, имеющих изотропные характеристики, предел прочности на растяжение 44,3 кг/мм?, предел текучести 35,1 кг/мм?, одинаковые во всех направлениях, минимальное удлинение 5%.
Два рабочих места для астронавтов оборудованы пультами управления и приборными досками, системой привязи астронавтов, двумя окнами переднего обзора, окном над головой для наблюдения за процессом стыковки, и телескопом в центре между астронавтами (рис. 14.13, 14.15 и 14.16).

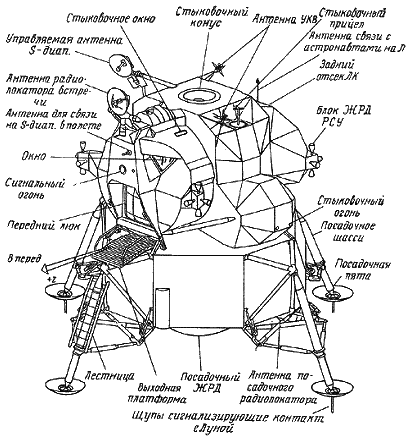

Рис. 14.13. Лунный корабль.

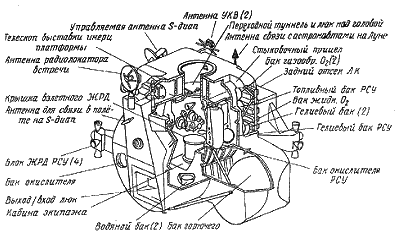

Рис. 14.14. Взлетная ступень лунного корабля.

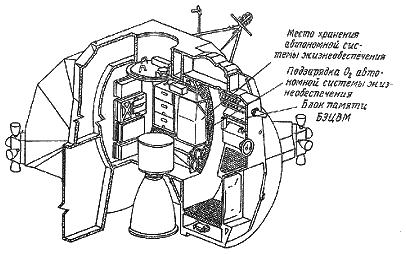

Рис. 14.15. Взлетная ступень лунного корабля. Внутренний вид правой половины.

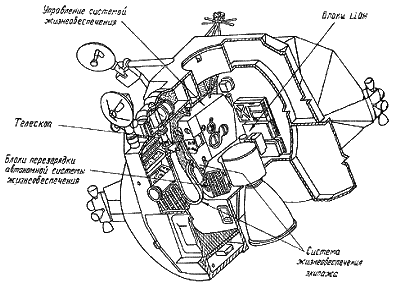

Рис. 14.16. Взлетная ступень лунного корабля. Внутренний вид левой половины.

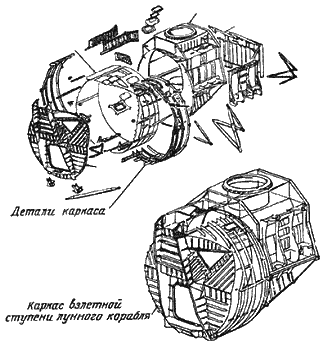

В передней стенке герметического отсека экипажа кроме двух треугольных окон переднего обзора имеется квадратный люк, открывающийся внутрь, рамером 0,81 x 0,81 м для выхода и входа экипажа. Внешняя полумонококовая конструкция вокруг герметических отсеков спроектирована так, что воспринимает все нагрузки взлетной ступени и изолирует кабину от напряжений. Отсек взлетного ЖРД образован двумя бимсами, проходящими под нижней палубой центрального отсека (рис. 14.17).
Рис.14.17.
Туннельное кольцо, находящееся сверху взлетной ступени, соединяется со стыковочным кольцом командного отсека. Туннель диаметром 0,81 м проходит через центральный отсек взлетной ступени и используется для перехода экипажа из командного отсека в лунный корабль. Верхний люк туннеля взлетной ступени открывается внутрь и не может быть открыт при загерметизированной кабине и не состыкованной с командным отсеком.
Вся конструкция взлетной ступени окружена тепловым и микрометеорным защитным экраном из многослойного майлара, покрытого снаружи одним тонким слоем алюминия.
Посадочная ступень лунного корабля в виде крестообразной рамы из алюминиевого сплава несет на себе в центральном отсеке двигательную установку с посадочным ЖРД фирмы STL (рис. 14.18).
В четырех отсеках, образованных рамой вокруг центрального отсека, установлены топливные баки, кислородный бак, бак с водой, гелиевый бак, электронное оборудование, подсистема навигации и управления, посадочный радиолокатор и аккумуляторы.

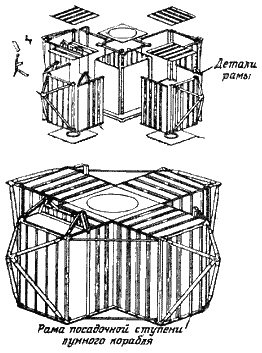

Рис. 14.18. Рама посадочной ступени лунного корабля и детали рамы.
Четырехногое убирающееся шасси, установленное на посадочной ступени, поглощает энергию удара при посадке корабля на поверхность Луны разрушающимися сотовыми патронами, установленными в телескопических стойках ног шасси; дополнительно удар смягчается деформацией сотовых вкладышей в центрах посадочных пят. Каждая пята снабжена щупом, сигнализирующим экипажу момент выключения ЖРД при контакте с лунной поверхностью. Шасси находятся в сложенном состоянии до отделения лунного корабля от командного отсека; после отделения по команде экипажа лунного корабля пиропатроны перерезают чеки у каждой ноги и под действием пружин шасси выпускается и становится на замки. Так же как взлетная ступень, посадочная ступень окружена тепловым и микрометеорным защитным экраном из многослойного майлара и алюминия. Высота посадочной ступени 3,22 м, диаметр 4,3 м.

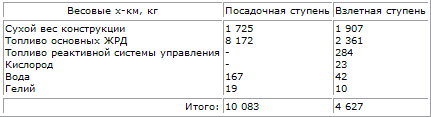

Весовые характеристики лунного корабля приведены в табл.5.
Таблица 5
Номинальный вес лунного корабля 14 710 кг. Конструктивная схема лунного корабля показана на рис 14.19. (см. вкладку в конце книги)
Электрическая система лунного корабля состоит из четырех серебряно-цинковых аккумуляторов по 400 а·ч, установленных на посадочной ступени, и двух аккумуляторов по 310 а·ч на взлетной ступени; на взлетной и посадочной ступенях по две электроцепи распределения энергии, соединительные коробки и реле, две шины постоянного тока и 2 дублируемых инвертора на 400 гц и 350 в·а. Если возникнет перегрузка (>2000 а), реле управления электроцепью автоматически выключают аккумулятор.
Установленные на взлетной ступени 2 контактора позволяют подключить любой аккумулятор к одной из шин или к обеим. Контроль мощности осуществляется коробкой соединительных реле. Перед разделением ступеней лунного корабля эти реле разрывают основной кабель между взлетной. и посадочной ступенями. Когда лунный корабль состыкован с командным отсеком, его источники электроэнергии могут обеспечить все потребители лунного корабля.
Система жизнеобеспечения состоит из блока регенерации и очистки атмосферы, систем подачи кислорода, регулирования давления в кабине и регулирования циркуляции воды, блока теплопередачи и кранов подразрядки кислородом и водой автономной ранцевой системы жизнеобеспечения астронавтов. Блок регенерации и очистки атмосферы имеет цепь охлаждения и вентиляции костюмов, уменьшение уровня окиси углерода, удаления запахов; циркуляционная система кабины обеспечивает вентиляцию атмосферы и регулирование давления в кабине. Сброс пара в космическое пространство из испарительной системы скафандров производится через испарительные патрубки.
