а – Apollo-6;
б – Apollo-4;
в – AS-202;
– – испытания в аэродинамической трубе.
Зависимости аэродинамического качества от времени полета приведены на рис. 14.8. На начальном участке входа в атмосферу не было получено надежных данных до торможения, соответствующего 0,05g. Разброс данных на этом участке объясняется отсутствием балансировки и работы ЖРД системы ориентации. Как видно из графиков, аэродинамическое качество увеличивается по времени по закону линейного характера.
Данные испытаний в аэродинамических трубах. На рис. 14.7
Анализ результатов испытаний в аэродинамических трубах и летных данных для командных отсеков Apollo показали, что большинство расхождений связано с различиями в величинах продольного момента, а следовательно, в балансировочных значениях угла атаки. Этот вывод подтверждается хорошей сходимостью скорректированных экспериментальных зависимостей с летными данными. Кроме того, результаты испытания в аэродинамических трубах показали, что для данного угла атаки аэродинамическое качество нечувствительно к источникам малых возмущений (выступы, зализы и другие малые изменения формы), что подтверждается результатами, представленными на рис. 14.9.
Рис. 14.9. Зависимость аэродинамического качества от угла атаки командного отсека.
Влияние сжимаемости. На рис. 14.10 показано изменение нормализованных балансировочных углов атаки и аэродинамического качества по числу Маха полета. Характер зависимостей не подтверждает распространенного убеждения, что влияние числа Маха на гиперзвуковое обтекание сильно затупленных тел пренебрежимо мало. Было предложено несколько объяснений этого явления, например влияние процесса абляции. Если это влияние значительно, то летные данные должны зависеть от удельного теплового потока, что, однако, не было обнаружено. Кроме того, послеполетные обмеры профиля теплового экрана показали, что изменения, вызванные уносом абляционного покрытия, слишком малы, чтобы вызвать значительные изменения аэродинамического качества.

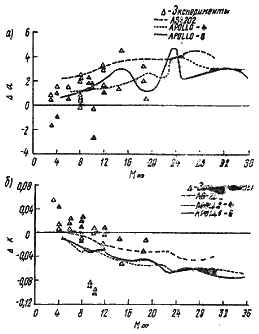

Рис. 14.10. Изменение нормализованного баллансировочного угла атаки (а) и аэродинамического качества (б) по числу Маха полета
Изменение балансировочных углов атаки и аэродинамического качества, по-видимому, главным образом связано с влиянием реальных свойств газа. На основании экспериментов в аэродинамических трубах было установлено, что поле разреженного течения вблизи командного отсека может значительно повлиять на распределение давления по некоторой части заданного заднего экрана. Размеры зоны влияния зависят от отношения дистанции отсоединения скачка уплотнения к диаметру теплового экрана (?/d), которое является функцией отношения плотностей в невозмущенном потоке и за скачком уплотнения.

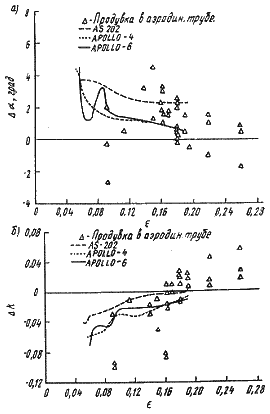

В полете с большой скоростью дистанция отсоединения скачка уплотнения существенно меньше, чем при обтекании в аэродинамических трубах из-за процессов ионизации и диссоциации в ударном слое. Зависимости нормализованного балансировочного угла атаки и аэродинамического качества от е приведены на рис. 14.11.
Рис. 14.11.
Влияние вязкости. На рис. 14.12 представлены зависимости нормализованного балансировочного угла атаки и аэродинамического качества от параметра вязкости,
где Re2,d; – число Рейнольда, подсчитанное по диаметру теплового экрана и параметрам течения за прямым скачком уплотнения. Существенное расхождение экспериментальных и летных данных по углу атаки в диапазоне
от 0,1 до 1,0 может быть вызвано влиянием вязкости, что, однако не вытекает из летных данных. Результаты, представленные на рис. 14.12, показывают отсутствие влияния вязкости на аэродинамическое качество.

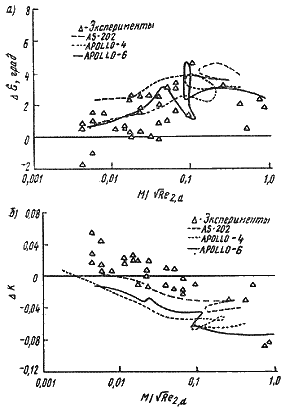

Рис. 14.12. Зависимость нормализованного баллансировочного угла атаки (а) и аэродинамического качества (б) от параметра вязкости.
Служебный отсек корабля Apollo фирмы North American Pockwell (США) имеет форму цилиндра длиной 394,3 см и диаметром 391,4 см. С учетом длины сопла маршевого ЖРД, которое выходит наружу из корпуса, общая длина служебного отсека 791,6 см. От момента старта до входа в атмосферу служебный отсек жестко соединен с командным отсеком и образуют основной блок корабля Apollo. Перед входом в атмосферу командный отсек отделяется от служебного отсека.
Общий вес служебного отсека 23,3 т, в том числе 17,7 т топлива. В отсеке размещена маршевая двигательная установка с ЖРД фирмы Aerojet General (США), ЖРД системы реактивного управления фирмы Marquardt (США), топливные баки и агрегаты двигательных установок и энергетическая установка на водородо-кислородных топливных элементах.
Служебный отсек обеспечивает все маневры корабля на траектории полета к Луне, коррекцию траектории, выходи на орбиту ИСЛ, переход с орбиты ИСЛ на траекторию полета к Земле и коррекцию траектории возвращения.
Корпус отсека имеет слоистую конструкцию: соты из алюминиевого сплава между двумя листами алюминия. Корпус подкреплен двумя шпангоутами, связанными шестью стенками из алюминиевого сплава со специальной обработкой, которые воспринимают все основные нагрузки служебного отсека. В стенки корпуса вмонтированы трубки радиатора системы терморегулирования, по которым для отвода тепла циркулирует водяной раствор гликоля.
Регулирование температуры внешней поверхности корпуса служебного отсека обеспечивается соответствующей окраской: часть поверхности окрашена составом с высоким коэффициентом отражения, часть – составом с высоким коэффициентом поглощения. Донная часть корпуса покрыта теплозащитным экраном, предохраняющим оборудование отсека от нагрева выхлопными газами при работе маршевого двигателя.
Усовершенствование корабля Apollo
После аварии с космическим кораблем Apollo-13 NASA провел усовершенствование служебного отсека, заключавшееся в следующем.
1. Установлен дополнительный кислородный бак в секции № 1 служебного отсека. Это позволит астронавтам в случае аварии, подобной происшедшей с Apollo-13, не пользоваться при возвращении к Земле бортовыми системами лунного корабля. Кроме того установка дополнительного кислородного бака позволяет обойтись без вентиляторов, в цепи которых произошло короткое замыкание, вызвавшее взрыв кислородного бака на Ароllо-13.
