Пистолет и револьвер в России

Федосеев Семен Леонидович

Всякая техника — а оружие тем более — только при внимательном и тщательном уходе «отвечает» надежной работой. Личное оружие просто в разборке и обслуживании. Для повседневного ухода, осмотра и смазки осуществляется неполная разборка, порядок которой и будет приведен для описанных здесь образцов.

Отечественные револьверы

Револьвер нагана

С 1871 г. на вооружении Русской армии состоял 4,2-линейный револьвер «Смит-Вессон» американского производства нескольких модификаций. В начале 90-х годов, когда бились над уменьшением калибра всего ручного огнестрельного оружия, выбор пал на револьвер бельгийского конструктора Леона Нагана, принятый на вооружение в 1895 г. Первые партии револьверов шли с его фабрики в Бельгии, а в 1898 г. было налажено их собственное производство

на Тульском Императорском оружейном заводе. «Наган» можно считать родоначальником массового отечественного производства скорострельного личного оружия.

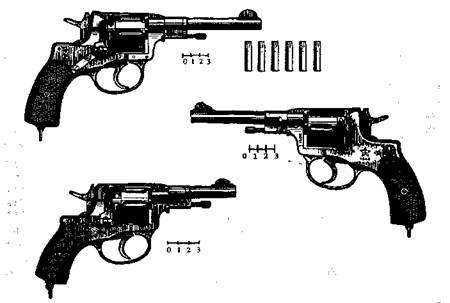

Рис. 2 Револьверы системы Нагана: обр. 1895 г., обр. 1895/1930 г., укороченный обр. 1895 г.

Он был разработан под специальный патрон, гильза которого имела коническое дульце, перекрывавшее тупоконечную оболочечную пулю. Патрон снаряжался дымным (черным) или бездымным порохом. Смещаясь при перезаряжании вдоль оси на 2 мм, барабан надвигался на ствол, дульце гильзы входило в канал ствола. Вот так обеспечивалась соосность каморы и ствола. При выстреле дульце гильзы, прижимаясь давлением пороховых газов к стенкам каморы и ствола, перекрывало зазор между ними. Лучшую обтюрацию и не придумать. Вращением барабана и подачей его вперед ведала особая деталь — собачка, шарнирно связанная со спусковым крючком. В заднее положение возвращала барабан винтовая пружина. В момент выстрела шляпка гильзы подпиралась подвижным казенником, со сквозным каналом для прохода бойка.

Курок револьвера выполнялся заодно с бойком, имел двуперую пластинчатую боевую пружину. Особый выступ курка обеспечивал стрельбу самовзводом. Взвод и спуск курка, поворот и продольное смещение барабана — все это за счет усилий стрелка при нажатии на спусковой крючок, что делало спуск довольно тугим. Барабан «расстреливался» за 3–4 секунды. Специальных предохранителей револьвер не имел. Кроме «офицерского», существовал также «солдатский» вариант револьвера. Особая деталь в нем препятствовала самовзводу, дабы «нижние чины не расстреливали своих патронов слишком быстро».

Заряжание и разряжание барабана шло через откидываемую вниз подпружиненную дверцу с правой стороны рамки. Стреляные гильзы извлекались по одной нажатием на головку экстрактора в шомпольной трубке, откидываемой вправо. Ствол служил ей осью. В боевом положении шомпол убирался внутрь барабана. Перезаряжание, конечно, не из быстрых. Но многие специалисты считали, что «мешкотность перезаряжания не имеет существенного значения, при стрельбе в упор… в редких случаях стрелку не хватит семи находящихся в барабане патронов». Как ни пытались (конструкции Мосина, Зыбина, Прилуцкого и Фролова) усовершенствовать экстракцию, улучшения не произошло.

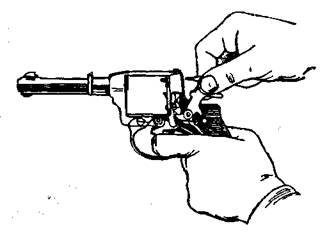

Рис. 3 Разборка револьвера «Наган». Барабан и левая щечка рукоятки сняты.

Всего конструкция включала 39 деталей. Переносился «Наган» в закрытой кожаной кобуре. Страховал его от потери длинный шнурок, который крепился к кобуре или верхней пуговице шинели.

Пуля «Нагана» с расстояния 25 м пробивала 3–5 дюймовых сосновых досок, поставленных в дюйме одна от другой. Мушка имела полукруглую форму. Наклон рукоятки в 111 градусов и хорошая центровка обеспечивали удобное удержание револьвера. Монолитная рамка, надежное винтовое крепление ствола, простота конструкции обусловили прочность и надежность оружия. В небольшом количестве была выпущена «укороченная» модель с длиной ствола 87 мм и меньшей рукояткой.

В РККА был принят самовзводный вариант «Нагана». В 1930 г. его модернизировали: прямоугольная прорезь целика стала полукруглой, мушка новой формы получилась без бликов, более различимой.

Револьвер Нагана, прошедший за 50 лет несколько войн, пользовался большой популярностью. В СССР он выпускался вплоть до конца Великой Отечественной войны. Благодаря его распространенности слово «наган» в разговорном языке стало синонимом «револьвера», а для многих — и личного оружия вообще. После войны «Наган» продолжил службу в милиции и ныне используется вневедомственной охраной.

Высокая точность стрельбы «Нагана» обусловила его широкое применение и для спортивной стрельбы, тем более что конструкция позволяла сравнительно просто регулировать усилие спуска — спиливанием или изменением установки боевой пружины. А.А.Смирнс-ким был разработан вариант «Нагана» под 5,6-мм спортивный патрон, не удовлетворивший,

впрочем, спортсменов. После войны они тяготели к «перестволенному» револьверу под 7,62-мм целевой револьверный патрон «В-1». Отличали револьвер несколько удлиненный и утяжеленный ствол и специальная рукоятка с наклоном 117 градусов, а патрон — безоболочечная свинцовая пуля с углублением в задней части, улучшавшим обтюрацию и увеличивавшим точность стрельбы.

Револьвер Нагана обр. 1895 г., кроме Бельгии и России, выпускался также в Польше («Наган-Радом»), где его пытались «вооружить» подобием откидного штыка. Револьверы системы Л.Нагана других моделей состояли на вооружении в Австрии, Греции («Наган» обр. 1912 г. американского производства), Франции, Швеции.

Неполная разборка:

1. Выдвинуть шомпол из оси барабана, повернув его головку влево.

2. Вынуть ось барабана: повернуть шомпольную трубку так, чтобы черта на верхней ее части пришлась против другой черты на пояске ствола, вынуть ось барабана.

3. Вынуть барабан: откинуть дверцу вниз к спусковой скобе, вынуть барабан вправо и закрыть дверцу.

Сборку производить в обратном порядке.

После сборки проверить правильность действия механизмов.

Для сравнения вместе приводятся ТТХ «Нагана» и его «предшественника» — «Смит-Вессона русского, III образца» («Смит энд Вессон» обр. 1880 г.).

	«Смит энд Вессон» обр.1880 г.	«Наган» обр. 1895 г.
Калибр	10,66	7,62 мм
Патрон	«4,2-лин револьверный»	7,62x39
Вес оружия: без патронов	1,200	0,75 кг
со снаряженным барабаном	1,328	0,835 кг
Длина оружия	300	236,2 мм
Длина ствола	168	114,9 мм
Высота оружия	135	127,0 мм
Ширина оружия	43	40,6 мм
Число нарезов	5	4
Длина хода нарезов	45	31,5 мм
V о пули	200	290 м/с
Ео пули	330	290 Дж
Прицельная дальность	35	50 м
Емкость барабана	6	7 патронов
Экстракция гильз	одновременная, звездчатым экстрактором при откидывании ствола	по одной, с помощью шомпола
Радиус рассеивания на дальности 50 м		0,14 м

Тульский опытный револьвер

Долгое время в нашей стране обходили вниманием специальное вооружение правоохранительных органов. Но в конце 80-х — начале 90-х годов положение изменилось. Так, КБ Приборостроения в Туле создало несколько образцов оружия для нужд МВД. Идея «полицейского» револьвера воплотилась в опытном 9-мм револьвере под штатный пистолетный патрон 9x18 ПМ.

Револьвер имеет откидываемый на оси влево 5-зарядный барабан — по схеме Леона Амаля (1883 г.). Этим, а также обтекаемой формой рамы и полузакрытым курком револьвер напоминает «Мод. 38 Бодигард Эрвейт» фирмы «Смит энд Вессон», а отличается смещенной вперед рукояткой со спусковым механизмом. Барабан снаряжается с помощью обоймы с вырезами под проточки гильз. Вынуждает к этому пистолетный патрон без выступающей закраины. Когда патроны израсходованы, барабан откидывают влево на шарнире и опорожняют нажимом на головку экстрактора. Мушка и фиксатор оси барабана посажены на одном кольце в дульной части ствола. Револьвер достаточно портативен: по ширине он почти такой же, как армейский пистолет.
