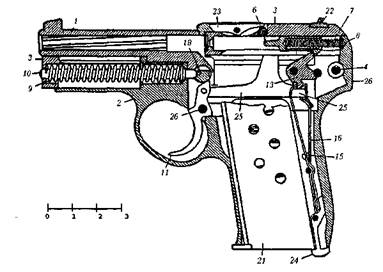

Широко применил Коровин принцип многофункциональности деталей. Стержень предохранителя служил также чекой, удерживающей ствол в рамке. Выступ спусковой тяги — отражателем стреляной гильзы, пластинчатая пружина спусковой тяги — пружиной защелки магазина, задний конец стержня возвратной пружины — защелкой предохранителя. Не было обычного в самозарядном оружии разобщителя. Шептало и тяга разобщались за счет пружинности самого шептала. Имелся неавтоматический останов для удержания
1. Вынуть магазин, отжав его защелку и ухватив за передний выступ крышки.
2. Оттянуть затвор-кожух до отказа назад и закрепить в таком положении, введя останов в вырез на правой стороне затвора-кожуха.
3. Отделить ствол: опустить флажок предохранителя насечкой вниз, вытолкнуть его ось из рамы; подав ствол назад, вынуть вверх.
4. Отделить затвор от рамы: подав его назад, плавно отпустить вперед до совпадения задних срезов затвора рамы; удерживая затвор в таком положении, спустить ударник; отпустить затвор вперед и снять с рамы, удерживая останов от выпадения.
5. Вынуть из рамы останов с пружиной и возвратную пружину со стрежнем.
Сборку производить в обратном порядке.
| Калибр | 6,35 мм | |
| Патрон | 6,35 х 15,5 0,423 кг | |
| Вес оружия: без патронов | ||
| со снаряженным магазином | 0,485 кг | |
| Длина оружия | 127 мм | |
| Длина ствола | 67,5 мм | |
| Высота оружия | 98 мм | |
| Ширина оружия | 24 мм | |
| Число нарезов | 6 | |
| Длина хода нарезов | 186 — 193 мм | |
| V о пули | 228 м/с | |
| Ео пули | 83 Дж | |
| Система автоматики | отдача свободного затвора | |
| Скорострельность боевая | 25 — 30 выстр./мин | |
| Режимы огня | одиночный | |
| Прицельная дальность | 25 м | |
| Емкость магазина | 8 патронов | |
| Направление выброса гильзы | вверх | |
| Радиус рассеивания на дальности 25 м | 0,25 м |
После Великой Отечественной войны на вооружение в нашей стране было принято три типа пистолетов: самозарядный 9-мм ПМ — как основной

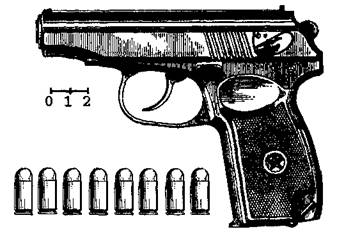

Пистолет ПМ
В 1945 г. был объявлен конкурс на разработку нового пистолета для замены ТТ, не удовлетворявшего войска по массо-габаритным показателям и надежности. Разработки велись под уже известный 7,62-мм патрон ТТ и новый пистолетный патрон, созданный Б.В.Семиным. Увеличение калибра было связано с желанием повысить «останавливающее» действие пули. Интересно отметить, что 9-мм пистолетами активно интересовалось еще русское военное ведомство перед первой мировой войной. Опыт прошедших с того времени десятилетий убедил в преимуществах этого калибра. Новый пистолетный патрон (9 х 18) по своим характеристикам был близок к патрону «браунинг короткий», заметно уступая германскому 9-мм «парабеллум», принятому в 1953 г. в НАТО как стандартный.
В конкурсе на новый пистолет приняли участие известные конструкторы — Ф.В.Токарев, П.В. Воеводин, С.А.Коровин, И.И.Раков, С.Г.Симонов. Удача сопутствовала малоизвестному еще конструктору Н.Ф.Макарову. Этот пистолет под обозначением ПМ («пистолет Макарова») был принят на вооружение в 1951 г. и без коренных изменений выпускался до последнего времени.

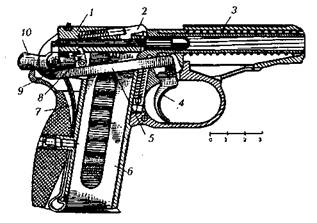

В этой конструкции использована популярная в мире схема немецкого «Вальтера» ПП. Автоматика действует на основе отдачи свободного затвора-кожуха, полностью охватывающего ствол. Возвратная пружина затвора надевается непосредственно на ствол: при относительно невысокой боевой скорострельности и малой длине ствола его разогрев не влияет на свойства пружины. Для перезаряжания вручную на затворе в задней части с двух сторон сделана насечка. Выбрасыватель закреплен в пазу затвора-кожуха сверху справа.
Ударный механизм — куркового типа, с открытым курком и двуперой боевой пружиной, расположенной в рукоятке позади магазина. Нижний изгиб боевой пружины служит защелкой магазина. Курок имеет боевой и предохранительный взводы. Спусковой механизм допускает ведение только одиночного огня. Спусковая тяга имеет на конце рычаг взвода. Он же — разобщитель. Наличие специального зуба самовзвода в конструкции курка позволяет вести стрельбу самовзводом, без предварительного взведения курка. Флажковый предохранитель, расположенный в тыльной части затвора слева, в верхнем своем положении запирает одновременно курок и затвор с рамкой. Выключение предохранителя можно производить большим пальцем правой руки, т. е. пистолет может «управляться» одной рукой. Однорядный магазин на 8 патронов размещается в рукоятке. Боковые окна магазина позволяют судить о его наполненности. Когда патроны расстреляны, подаватель магазина поднимает затворную задержку, и затвор замирает в крайнем заднем положении. Выступ затворной задержки служит отражателем при выбросе гильзы. Наклон рукоятки — 102 градуса. Конструкция ПМ включает 25 деталей, из них 4 — в магазине.
Простейшие прицельные приспособления размещены на затворе и рассчитаны на дальность стрельбы до 50 м. Огонь ведется обычными (со свинцовым или стальным сердечником) или трассирующими (разработаны В.В.Труновым и П.Ф.Сазоновым) пулями. Переносится пистолет в кожаной закрытой кобуре вместе с запасным магазином и протиркой. Особый ремешок предотвращает потерю пистолета. Для решения специальных задач на ПМ устанавливается специально выполненный затвор, соединённый с глушителем звука выстрела.
«Зализанность» внешних деталей придает пистолету удобную форму. Пистолет прост в производстве и обращении, обладает небольшими для данного калибра размерами и весом, высокой надежностью. Однако уменьшение размеров стоило пистолету его боевых качеств. Укороченный до 93 мм (10,3 калибра) ствол в сочетании с относительно маломощным патроном обусловил невысокую точность и кучность стрельбы даже на незначительных дальностях. Отношение к пистолету, как к вспомогательному «оружию мирного времени», сосредоточение внимания на других типах оружия перекрыли дальнейшую доводку конструкции. Вот и получилось оружие недостаточно эффективное для «основного армейского» и слишком габаритное для «карманного» типа.
В начале 90-х годов боевые качества ПМ попытались повысить введением нового — несколько усиленного — патрона, двухрядного магазина, более удобных щечек рукоятки. Новый патрон, кроме прежней, имеет пули с плоской головной частью, а также — специально для МВД — с полой. Первая пуля имеет несколько большее, по сравнению с обычной, останавливающее действие и практически не дает рикошетов. А вторая при попадании в «мягкую» цель «разворачивается», резко увеличивая свой диаметр и таким образом наносит тяжелые ранения.
Не имея специальной «полицейской» модели пистолета, милиция приняла ПМ на вооружение. Его недостатки выявились здесь наиболее остро. В милицейских подразделениях распространились открытые кобуры для ПМ, повышающие боеготовность оружия.
ПМ не стал популярен: он состоит на вооружении в 12 странах, среди которых бывшие страны ОВД, Китай, развивающиеся страны. Его варианты выпускались в Китае («59») и Югославии («М.67» калибра 7,65 и 9 мм). В этом ПМ сильно уступает пистолетам системы ТТ, состоящим на вооружении более чем в 30 странах.
