Пистолет и револьвер в России

Федосеев Семен Леонидович

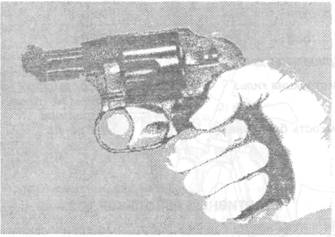

Рис. 4 Опытный 9-мм револьвер ТОЗ «полицейского» типа.

На основе этого образца может быть создан револьвер под патроны: с боевой и резиновой пулями, газовый, дробовый, пиро-жидкостной. Появились опытные 12,5-мм револьверные патроны этих типов, построенные по схеме патрона Нагана, но они так пока и остались опытными.

Возвращение к револьверу через несколько десятилетий достаточно интересно. Его простота и надежность действия хорошо соответствуют требованиям к «полицейскому» оружию, и во многих странах револьверам отдают предпочтение в полиции. Жаль, что нынешний тульский опытный образец пока далек от совершенства, не готов к серийному производству.

Калибр	9,0 мм
Патрон	9x18
Вес оружия: без патронов	0,6 кг
со снаряженным барабаном	0,65 кг
Длина оружия	154 мм
Длина ствола	60 мм
Высота оружия	123 мм
Ширина оружия	35 мм
Число нарезов	4
V о пули	300 м/с
Е о пули	274 Дж
Прицельная дальность	25 м
Экстракция гильз	одновременная нажатием на головку экстрактора
Емкость барабана	5 патронов

Спортивный револьвер ТОЗ-49

После войны возобновились работы над специальным спортивным револьвером. В 1962 г. Е.Л.Хайдуров, используя идеи конструкции «Нагана», создал удачный образец, известный как ТОЗ-36. В 1975 г. им же был разработан револьвер для стрельбы по неподвижным и появляющимся мишеням на 25 м под 7,62-мм целевой патрон. Новинка была принята к производству под обозначением ТОЗ-49. Револьвер имеет массивный ствол.

Барабан надвигается на ствол, патрон запирается здесь подвижным казенником при помощи боевого упора. Имеется ручной экстрактор стреляных гильз. Особенностью конструкции куркового ударного механизма стал отдельный подпружиненный боек.

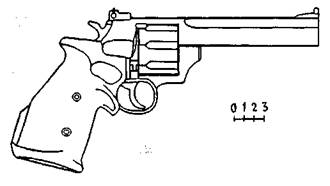

Рис 5. Спортивный револьвер ТОЗ-49.

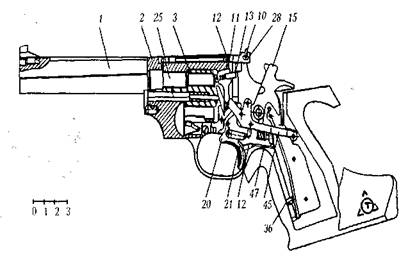

Рис. 6 Разрез револьвера ТОЗ-49:

1 — ствол, 2 — рама, 3 — барабан, 10 — винт, 12 — прицельная планака, 13 — боек, 15 — курок, 20 — винт, 21 — спусковой крючок, 25 — ось, 28 — казенник, 36 — винт боевой пружины, 42 — регулировочный винт, 45 — боковой рычаг, 47 — винт упора.

Возможна регулировка хода спускового крючка и усилия спуска (от 1,3 до 1,7 кг). Рукоятка — фигурная, с «грибком», полочкой, выемками под большой и указательный пальцы руки. Прицел — открытый, постоянный, с регулировкой положения целика по горизонтали и вертикали винтами. Длина прицельной линии — 150 мм

Неполная разборка:

1. Открыть дверцу фиксации оси барабана, повернуть ось барабана до выхода ее головки из паза ствола.

2. Придерживая рукой барабан, вынуть ось.

3. Отделить барабан.

4. Вынуть пружину барабана.

Сборку производить в обратном порядке.

Калибр	7,62 мм
Патрон	7,62 мм спортивный
Вес оружия	не более 0,6 кг
Длина оружия	не более 300 мм
Длина ствола	150 мм
Высота оружия	не более 150 мм
Ширина оружия	не более 50 мм
Число нарезов	4
Прицельная дальность	25 м
Экстракция гильз	по одной, с помощью экстрактора
Емкость барабана	6 патронов

Отечественные пистолеты

Пистолет ТТ

Работы над самозарядными («автоматическими», как тогда говорили) пистолетами у нас были начаты на ТОЗ в 1920-21 гг. С.А.Коровиным. В 1923 г. комиссия Оружейного полигона признала его 7,65-мм пистолет под патрон «браунинг» «пригодным для вооружения комсостава». Многочисленные переделки и доводки затянули производство опытной партии до 1927 г.

В 1928 г. пистолет Коровина испытывался вместе с другими — С.А. Прилуцкого и Вальтера. В работы включился и уже известный оружейник Ф.В. Токарев. В это время для пистолетов был выбран сравнительно мощный патрон «маузер» с бутылочной гильзой. Предполагалось довести калибр до стандартного отечественного «трехлинейного»- 7,62-мм. В 1929 г. Коровин и Прилуцкий представили свои пистолеты под 7,63-мм патрон «маузер». А в 1930 г. на конкурсе соперничали пистолеты Коровина, Прилуцкого, Токарева под отечественный 7,62-мм патрон.

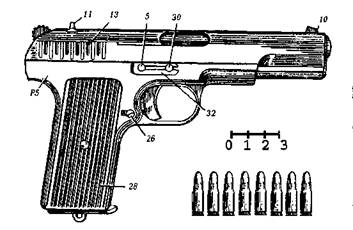

Рис. 7 Пистолет ТТ обр1933 г.:

5 — стойка для пружины затворной задержки, 10 — мушка, 11 — целик, 13 — отверстие для шпильки ударника, 26 — чека защелки магазина, 28 — щечка рукоятки, 30 — ось затворной задержки.

Из 17 конструкций был выбран образец, принятый на вооружение под обозначением «пистолет Токарева обр. 1930 г.», или ТТ («Тула, Токарев»). Его массовое производство удалось наладить только в 1933 г., из-за чего он иногда упоминается как «пистолет ТТ обр. 1933 г.»

Автоматика ТТ действует за счет отдачи ствола при коротком его ходе. В казенной части ствола снизу имеется прилив с проушиной для серьги, посредством которой он связан с рамой пистолета. Сверху на стволе проточены кольцевые пазы, которыми он сцепляется с боевыми выступами затвора-кожуха. При отходе подвижной системы назад серьга, поворачиваясь, снижает казенную часть ствола. Ствол и затвор расцепляются. Возвращение подвижной системы в переднее положение производится возвратной пружиной. Та вместе со своим направляющим стержнем расположена под стволом в канале рамы и упирается свободным концом в направляющую втулку затвора-кожуха.

Ударный механизм — курковый, с открытым курком. Особенность конструкции — в размещении винтовой боевой пружины внутри паза курка. Свободным концом пружина упирается в неподвижную поперечную шпильку в раме. Курок имеет предохранительный и боевой взводы, за которые удерживается подпружиненным шепталом. Кроме шептала, спусковой механизм включает разобщитель и спусковой крючок, выполненный заодно со спусковой тягой. Ударно-спусковой механизм собран в особой коробке, вставленной в раму пистолета, что облегчает разборку. Левый передний выступ (перо) коробки служит отражателем стреляных гильз. При отходе затвора назад его наклонный вырез давит на разобщитель, который, опускаясь, выводит спусковую тягу из соединения с шептапом. Оно поворачивается в свое первоначальное положение и зацепляет взвод курка. Связь спусковой тяги и шептала восстанавливается при возвращении спуска вперед, если только затвор запирает ствол. Разобщитель, таким образом, предохраняет от выстрела при невполне запертом стволе.

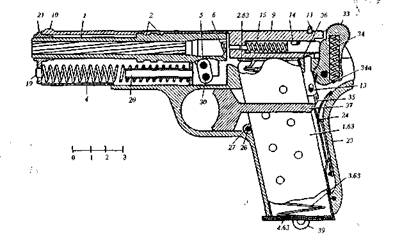

Рис. 8 Разрез пистолета ТТ:

1 — ствол, 2 — запирающие выступы затвора, 4 — возвратная пружина, 5 — серьга, 6 — скос патронника, 9 — затвор, 11 — целик, 13 — разобщитель, 14 — ударник, 15 — пружина ударника, 20 — направляющий стержень, 21 — втулка ствола, 23 — крышка рукоятки, 24 — спусковая пружина, 26–27 — защелка магазина, 30 — ось затворной задержки, 33 — курок, 34 — боевая пружина, 34а — упор боевой пружины, 35 — шептало, 36 — коробка ударно-спускового механизма, 37 — спуск со спусковой тягой.
