Выбрасыватель крепится открыто в пазу с правой стороны затвора-кожуха и может служить указателем наличия патрона в патроннике.
Питание пистолета — от прямого однорядного коробчатого магазина с отверстиями в боковых стенках. Защелка магазина, расположенная позади спусковой скобы, захватывает магазин при его введении в рукоятку, выключается нажатием на ее шляпку (пуговку). Используются патроны с пулями: со свинцовым сердечником, со стальным сердечником и трассирующей (последние созданы в 1943 г.). Когда патроны израсходованы, подаватель магазина своим зацепом поднимает зуб затворной задержки, которая останавливает затвор в заднем положении. Это сигнал для перезарядки. Ось затворной задержки служит чекой серьги ствола.
Защитой от случайного выстрела служит предохранительный взвод: при постановке на него курка запирается спусковой механизм и затвор. Стрельба самовзводом невозможна. Чтобы начать стрельбу надо взвести курок.
Переносился ТТ в закрытой кожаной кобуре вместе с запасным магазином и протиркой и крепился к кобуре длинным ремешком. ТТ представлял собой своеобразное сочетание «маузеровского» патрона, схемы «Кольта» М1911 и внешнего оформления «Браунинга» обр. 1903 г. с внесением ряда оригинальных решений. Сравнительно мощный патрон, длинный ствол и надежное запирание обеспечивало пистолету хорошие боевые свойства. При стрельбе с расстояния 25 м по пакету сосновых досок (толщиной по 25,4 мм, промежуток между досками 75 мм) пуля ТТ пробивала 8-10 досок. Немецкий оружейник Маузер-младший так отзывался об этом пистолете:
«Единственно русскому Токареву удалось вместить столько смерти и силы в крохотное пространство, обозначенное пистолетом ТТ.»
Однако надежность ТТ снижалась с изнашиванием деталей автоматики — значительно раньше, чем приходил в негодность ствол. Подводила и защелка магазина. Иногда самопроизвольно выпадал магазин.
К концу 30-х годов ТТ уже не удовлетворял требованиям к армейскому пистолету. В 1938 г. вновь был объявлен конкурс на 7,62-мм самозарядный пистолет. Из образцов Коровина, Ракова, Воеводина и Токарева были выбраны первые два. В 1939 г. П.В.Воеводиным был создан удачный пистолет, показавший хорошие результаты на испытаниях в марте 1941 г. Оружие имело автоматику на основе отдачи ствола с коротким ходом, магазин на 18 патронов, деревянную кобуру-приклад. Новый образец не успели довести до производства: помешала война. Небольшая партия пистолетов Воеводина была распределена среди высшего комсостава РККА.
На вооружении сохранился ТТ. Однако вплоть до конца войны он выпускался параллельно с револьвером «Наган». Всего ТТ продержался на вооружении в СССР около 20 лет. Пистолет поздних послевоенных выпусков отличает более мелкая насечка на задней части затвора. ТТ, к сожалению, получил широкое распространение в «криминальной» среде (по некоторым данным, до половины «стволов»). Этим он обязан и распространенности его патрона: принятый также к пистолетам-пулеметам, «7,62-мм пистолетный патрон ТТ» во время войны был самым массовым стрелковым боеприпасом.
ТТ состоит на вооружении в трех десятках стран, среди которых страны бывшей ОВД, Китай, Вьетнам, Корея, Албания, страны Африки и Латинской Америки. Собственный выпуск ТТ под различные патроны был налажен: в Венгрии (7,62-мм «мод.48» и 9-мм «мод.58 Токэджипт» — специально для Египта), КНДР («68»), Китае (7,62-мм «51» и 9-мм «54» и «54-1»), Югославии (7,62-мм «М.57» и 9-мм «М.65», «М.70»). Эти пистолеты также распространились на мировом рынке. Пистолеты ТТ и их копии в ходу у любителей и коллекционеров стрелкового оружия. Для любителей за рубежом даже издаются специальные каталоги моделей ТТ.
На базе ТТ появилось немало спортивных пистолетов. В 1936-39 гг несколько образцов создал М.В.Марголин. После войны заявили о себе 5,6-мм пистолеты В.Севрюгина Р-3 и Р-4, выполненные «под ТТ», но со свободным затвором. В Польше В.Чепукайтисом, В.Мадежом и Г.Адамчиком на основе ТТ создан газовый пистолет CS-90. Он имеет дульную насадку для выстреливания холостыми патронами светящихся «звездок»

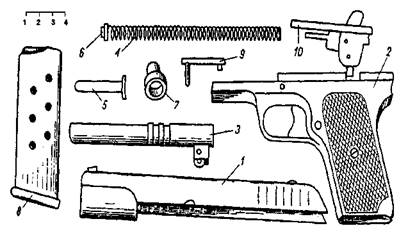

1. Вынуть магазин.
2. Нажать на головку защелки магазина с левой стороны и подхватить выпадающий магазин.
3. Вынуть затворную задержку: выступом крышки магазина сдвинуть с правой стороны рамки пружину затворной задержки назад, оставив ее на стойке; удерживая затвор-кожух на рамке, надавить
справа на выступающий конец затворной задержки и вынуть ее из рамки.
4. Отделить подвижную систему: снять затвор-кожух с пазов рамки, придерживая возвратную пружину от выпадения.
5. Вынуть возвратную пружину со стержнем и наконечником из затвора.
6. Вынуть направляющую втулку, повернув ее на 180 градусов. Отделить ствол от затвора: наклонив серьгу вперед и, держа ствол за дульную часть, извлечь его из затвора-кожуха.
7. Вынуть вверх из рамки колодку ударно-спускового
| Калибр | 7,62 мм |
| Патрон | 7,62x25 |
| Вес оружия: без патронов | 0,825 кг |
| со снаряженным магазином | 0,910 кг |
| Длина оружия | 195 мм |
| Длина ствола | 116 мм |
| Высота оружия | 120 мм |
| Ширина оружия | 28 мм |
| Число нарезов | 4 |
| Длина хода нарезов | 240 мм |
| Vo пули | 420 м/с |
| Ео пули | 538 Дж |
| Система автоматики | отдача ствола с коротким его ходом |
| Скорострельность боевая | 30 — 40 выстр./мин |
| Режимы огня | одиночный |
| Прицельная дальность | 50 м |
| Емкость магазина | 8 патронов |
| Направление выброса гильзы | вправо |
| Радиус рассеивания на дальности 50 м | 0,15 м |

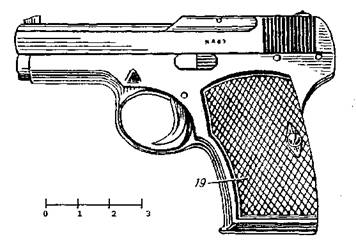

Пистолет ТК
В середине 20-х годов по заказу общества «Динамо» конструктор ТОЗ С.А. Коровин — создатель первой отечественной жизнеспособной конструкции пистолета — разрабатывает самозарядный «карманный» пистолет под 6,35-мм патрон «браунинг». Патрон этот был наиболее удобен для малогабаритного оружия гражданского типа.
Этот пистолет «карманного» типа стал первым отечественным серийным самозарядным пистолетом.
Пистолет был создан по типу популярного в мире «карманного» пистолета «Браунинг» обр.1906 г., что вполне соответствовало принципу «не изобретать, а конструировать», принятому на ТОЗ в 20-е годы. Пистолет Коровина, однако, содержал ряд оригинальных решений. Автоматика действовала за счет отдачи свободного затвора-кожуха. Возвратная пружина находилась под стволом в канале рамки пистолета. Ударный механизм — ударникового типа: боевая пружина воздействовала непосредственно на ударник, удерживаемый до выстрела подпружиненным шепталом. Оно поворачивалось под воздействием спусковой тяги, соединенной шпилькой со спусковым крючком. Имелся флажковый предохранитель, в заднем положении запиравший спусковой крючок. Выбрасыватель крепился в верхней части затвора и служил указателем наличия патрона в патроннике. Гильза выбрасывалась вверх. Прицельные приспособления включали полукруглую или ножевидную мушку на стволе и неподвижный целик — на затворе-кожухе. Пистолет имел магазин на 8 патронов, оригинальную форму кожуха-затвора с большим вырезом впереди, рукоятку с наклоном 95 градусов. В стенках магазина имелись отверстия.
