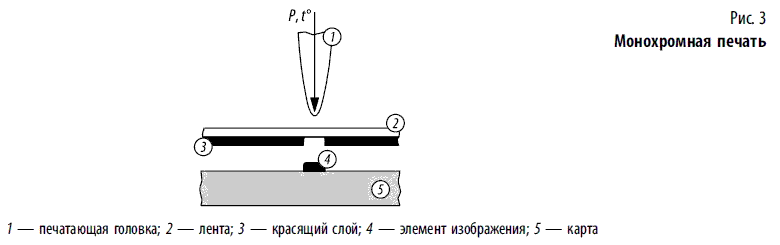

Если же речь идет о монохромном рисунке, то в большинстве случаев в процессе печати реализуется так называемый термотрансфер: необходимое изображение переносится на пластиковую карту непосредственно с поверхности красящей ленты выбранного цвета (рис. 3).

Для изготовления пропусков, служебных

удостоверений эффективно применяются специальные пластиковые карты — «проксимити» карты, качество поверхности которых не всегда удовлетворяет рассмотренным выше требованиям. Вместе с тем необходимо нанести графическую информацию, например, фотографии на подобные карты-пропуска. Для решения этой задачи существуют две технологии.

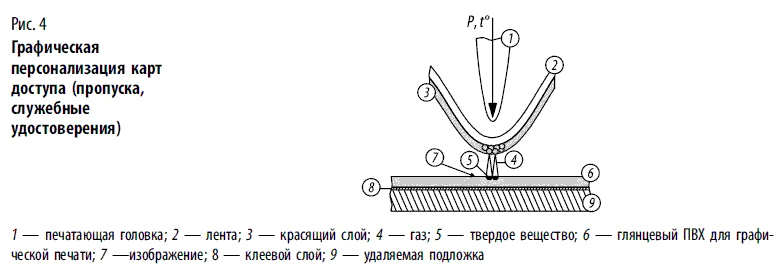

Первая — технология использования «двойных — склеенных» карт, состоящих из трех слоев — собственно самой карты, на которой можно производить высококачественную печать, и подложки, которая является защитным покрытием для специального клея, нанесенного на основной слой такой карты. Изображение печатается на карте, затем подложка удаляется и карта приклеивается к шероховатой поверхности специальной карты. Эта технология позволяет персонализировать карты, печатать на которых затруднительно (рис. 4).

Ретрансферная графическая персонализация

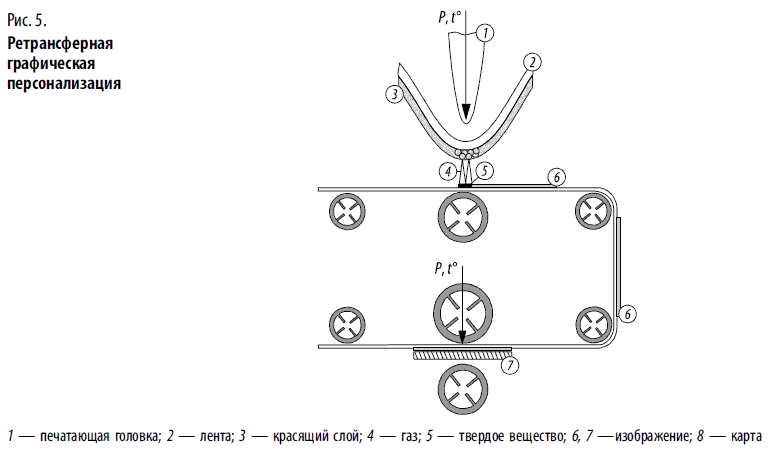

Вторая технология позволяет использовать карты с шероховатой поверхностью и не регламентирует материал (это может быть ПВХ, АБС, ПК и другие карты с «тяжелыми» поверхностями). Дело в том, что в этом случае изображение наносится сначала на специальную прозрачную ретрансферную ленту. Затем под действием температуры и давления часть этой ленты припекается к пластиковой карте. Таким образом изображение оказывается между пластиковой картой и частью ретрансферной ленты (рис. 5).

В последнее время эта технология завоевывает все большее признание благодаря двум дополнительным достижениям:

• изображение печатается даже «через край карты»;

• появилась возможность печати с более высоким разрешением вплоть до микротекста.

Термоперезаписывающий способ персонализации («нагрев плюс давление») Термоперезаписывающий способ печати на пластиковых картах основан на использовании химической реакции между специальным красящим веществом и проявителем. Смесь красящего вещества и проявителя нагревают до температуры кипения (как правило, она составляет +170 °C). Если после нагрева к карте применить «быстрое охлаждение», результатом станет напечатанное изображение. Если же после нагрева карту «остужать» в течение относительно продолжительного промежутка времени, изображение в карте исчезает (рис. 6).

Эту технологию печати успешно используют при персонализации клубных карт, дисконтных, идентификационных, карт контроля доступа.

Карточки с подобной технологией печати можно перезаписывать до 500 раз. Благодаря постоянно улучшающейся разрешающей способности печати, на данных картах можно уже печатать не только текст, но и изображения.

Термохромный способ персонализации

Термохромный способ печати аналогичен способу «нагрев плюс давление». Отличительной особенностью является воздействие на специальную красящую

фольгу, которая находится на поверхности карты. Схема химической реакции практически идентична способу «нагрев плюс давление»: под воздействием температуры и давления «проступает» изображение на поверхности красящей фольги карты. Как правило фольга бывает нескольких цветов: черного, синего, серебряного.

Изображения, получаемые при способах «нагрев плюс давление» и «термохромном», являются монохромными (рис. 7).

Струйный способ печати

Струйный способ печати на пластиковых картах является самым молодым и одновременно самым старым.

Красящее вещество находится в жидком состоянии в специальных картриджах: красное, синее, желтое, черное. Изображение, получаемое с помощью такого принтера, может иметь разрешение в четыре раза больше, чем с помощью сублимационной и термотрансферной печати, — 1200 точек на дюйм. Скорость печати за последние годы резко возросла: до 30 тысяч карт в час.

Не следует забывать о специализированных «принтерах» для печати телефонных и GCM карт (монохромных), которые являют собой примеры самой первой и самой быстрой графической персонализации — до 60 000 карт в час.

Лазерная гравировка внутри карты

Фокусирование лазерного луча внутри карты позволяет проводить монохромную графическую персонализацию путем выжигания внутреннего слоя карты.

Картинка лазерной гравировки. Точность фокусировки позволяет добиваться чрезвычайно высокой разрешающей способности — до 1600 dpi и выполнять «необратимую» высококачественную гравировальную работу внутри карты (рис. 8).

Электрическая персонализация

Персонализация магнитной полосы. Магнитная полоса на картах бывает двух типов: высоко- и низкокоэрцитивная. Разница для персонализатора в силе (порядка 6-10 раз) магнитного поля, необходимой для записи информации. Обычно информация записывается на две из трех возможных дорожек. Некоторые банки заказывают карты с «узкой» (двухдорожечной) магнитной полосой.

Персонализация микросхемы

Персонализация микросхемы производится двумя способами в зависимости от ее типа. Наиболее распространенный тип — это 6- или 8-контактная площадка, к которой подключается соответственно 6 или 8 контактов ридера — райтера персонализационной машины. Осуществляется обмен информацией, необходимой для формирования требуемой структуры данных как в микросхеме, так и в программном комплексе эмитента.

Второй способ — это аналогичный «контакт» с микросхемой, но через антенну, используется в том случае, когда в карте бесконтактная микросхема.

Если в карта имеет двуинтерфейсный чип или более, чем одну микросхему, то могут применяться оба способа персонализации. Эта тема будет рассмотрена далее.

Оборудование персонализации

Оборудование для персонализации разнообразно по своим функциям, скорости (производительности), методам контроля, информационным интерфейсам, физическим размерам и требованиям к инженерному обеспечению.

К сожалению, отрасль достаточно молодая, и научный фундамент отсутствует. Как следствие, нет всемирной аналитической классификации устройств персонализации. Нам кажется рациональным предложить классифицировать устройства следующим образом:
