Водоизмещение, т:
– нормальное. 3075
– подводное. 4750
Главные размеренна, м:
– длина наибольшая 107,4
– ширина наибольшая 7,9
– ширина по стабилизаторам 10,8
– осадка средняя 5,7
Архитектурно-конструктивный тип двухкорпусный
Запас плавучести, % -28
Глубина погружения, м:
– рабочая 320
– предельная 400
Автономность по запасам провизии, сут 50-60
Экипаж, чел 104
Энергетическая установка:
Главная:
– тип АЭУ
ППУ:
– количество х тип (индекс) ЯР 2
– суммарная номинальная тепловая мощность ЯР, мВт 140
ПТУ:
– количество х мощность (индекс) ГТЗА, л.с 2 х 17 500 (ГТЗА-601)
– число оборотов гребного винта, об/мин 500
– количество х тип движителей 2 хВФШ
ЭЭС:
– количество х мощность (тип и индекс)
основных источников, кВт. 2 х 1400 (НТГ, ГПМ-21)
– количество х мощность (тип и индекс)
резервных источников, кВт. 2 х 460 (ДГ, ДГ-460)
– тип аварийного источника свинцово-кислотная АБ
– количество групп х элементов в каждой группе АБ. 2 х 112
Вспомогательная:
– количество х мощность (тип и индекс) РСД, кВт 2 х 390
(ГЭД на линии вала, ПГ-116)
Скорость хода, уз:
– наибольшая подводная под ГТЗА ~ 28[ 30*] или ~30[ 31*]
– наибольшая подводная под ГЭД 8,8
– наибольшая надводная под ГТЗА 15,5
Вооружение:
Торпедное:
– количество х калибр ТА, мм 8 (Н) х 533
– боезапас 20 торпед (из них 8 в ТА)
– ПУТС «Ленинград-627»
Радиотехническое:
– НК «Плутон»
или «Сигма-627»[ 32*]
– РЛС общего обнаружения и торпедной стрельбы «Призма»
– станция РТР «Накат»
– станция опознавания «Хром-КМ»
– радиопеленгатор АРП-53
– ГАС «Арктика-М»
– ШПС МГ-10
– станция обнаружения гидроакустических сигналов «Свет»
– станция ЗПС «Свияга» (МГ-15)
– станция миноискания «Плутоний»
– ГИСЗ «Береста-М»
– СОКС «Снегирь»[ 33*]
– эхолот. «Айсберг»
– эхоледомер. «Лед»
– перископ зенитный ПЗН-9
30*При номинальной мощности АЭУ 80%.
31*При номинальной мощности АЭУ 100%.
32*Начиная с К-115, а на остальных кораблях после модернизации, проводившейся в процессе средних ремонтов. Одновременно с этим комплексом корабли получали новые приемоиндикаторы РНС LORAN-A- КПФ-1 и КПИ-ЗМ.
33*Была установлена на К- 14в 1969 г. для проведения испытаний.

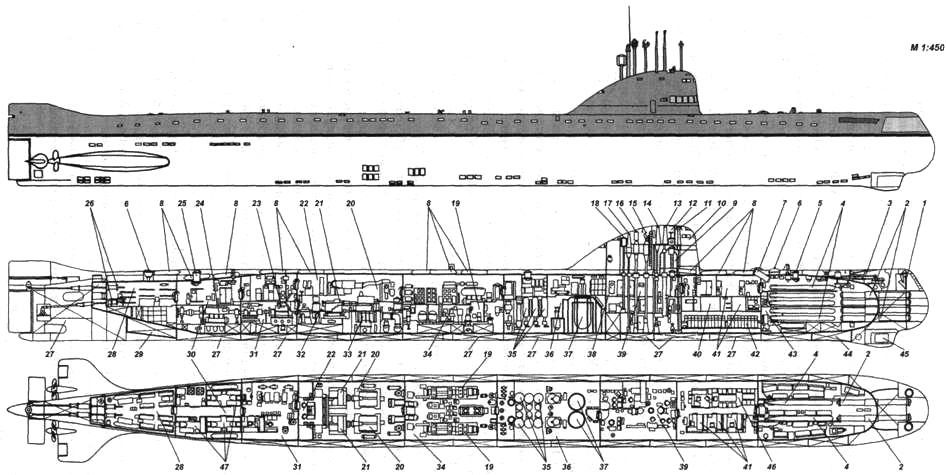

Внешний вид и схема общего расположения АПЛ пр. 627А:
1 – антенна ГАС МГ-10; 2 – 533-мм ТА; 3 – носовой горизонтальный руль; 4 – носовой входной люк; 5 – баллоны системы ВВД; 6 – запасные торпеды; 7 – торпедопогрузочный люк (начиная с К-181 j; 8- ПМУ перископа ПР-12; 9 – прочная рубка; 10-ходовой мостик; 11 – перископ ПЗН-9; 12 – ПМУ АП РЛС «Призма»; 13-ПМУ АП СОРС «Накат» и станции опознавания «Нихром»; 14 – ПМУ ВАН-С; 15 – ПМУ АП радиопеленгатора; 16 – дизель-генераторы; 17 – холодильные машины; 18 – компенсаторы объема; 19 – главный циркуляционный насос; 20 – маневровое устройство; 21 – главная паровая турбина; 22 – главная
АПЛ пр. 627А (шифр «Кит») была разработана ЦКБ-143 в марте 1956 г. на базе АПЛ пр. 627под руководством В.Н. Перегудова и под наблюдением капитана 2 ранга И.Ф. Бовыкина, а затем капитана 2 ранга Б.Ф. Васильева.
В отличие от прототипа корабль пр. 627А имел увеличенную прочность поперечных переборок реакторного (пятого) и турбинного (шестого) отсеков, дополнительные подкрепления легкого корпуса и ограждения, а также увеличенное (на 10 единиц) число баллонов системы ВВД. Вместо ГАС «Арктика» и ШПС «Марс-16КП» его оснастили комплексной (с гидролокационным и шумопеленгаторным трактами) ГАС «Арктика-М»; вместо ПУТС «Торий» – ГГУТС «Ленинград-627» и вместо станции миноискания «Луч» – станцией «Плутоний». Кроме того, эта АПЛ получила приемо- индикатор КПИ-ЗМ и ШПС МГ-10. Во всем остальном лодка пр. 627А должна была сохранять архитектуру корпуса, общее расположение, корабельные системы, основное оборудование и механизмы прототипа.
Однако в процессе постройки и швартовных испытаний головного корабля серии – К-5 – на нем были смонтированы не предусмотренные проектом: система продувания ЦГБ воздухом низкого давления; аварийная система рулевой гидравлики; ионообменные фильтры и резервный питательный насос, а для пополнения запасов системы ВВД на перископной глубине – устройство, обеспечивавшее работу компрессоров под водой (РКП).
На четвертом корабле серии – К-14 – основную антенну ГАС «Арктика-М» перенесли из ограждения в килевую часть носовой оконечности легкого корпуса в специальный подкильный обтекатель, а на седьмом корабле серии – К-181 – изменили способ погрузки боезапаса и заряжание его в ТА, внедрив наклонный торпедопогрузочный люк и ряд устройств с гидравлическими приводами. Остальные ПЛА пр. 627А либо достраивали со всеми этими нововведениями, либо соответствующим образом модернизировали во время проведения средних ремонтов.
Разработка технического проекта 627А (корректированного технического пр. 627) была осуществлена в период с июля 1955 г. по март 1956 г. Одновременно СКВ-143 выпускало рабочие чертежи, которые поступали на ССЗ-402. Характерно то, что корпусные конструкции головного корабля серии – К-5 (зав. №260) – начали изготавливать задолго до завершения разработки технического проекта по чертежам пр. 627. Благодаря этому лодку удалось заложить 13 августа 1956 г. и уже 1 сентября 1958 г. спустить на воду. 10 октября 1958 г. начались швартовные испытания корабля, т.е. примерно через четыре месяца после завершения швартовных испытаний К-3. Понятно, что в таких условиях полностью учесть опыт проектирования, постройки и опытной эксплуатации первой АПЛ при создании ее серийных аналогов просто не представлялось возможным.
