29*Пневматическое управление запорным клапаном колонки аварийного продувания настолько ускоряет открытие клапана, что при перепуске воздуха в незаполненный трубопровод воздух мгновенно нагревается. В случае, если на внутренних стенках труб имеются отложения масла, может произойти взрыв масляных паров. Такие случаи имели место на АПЛ пр. 659.

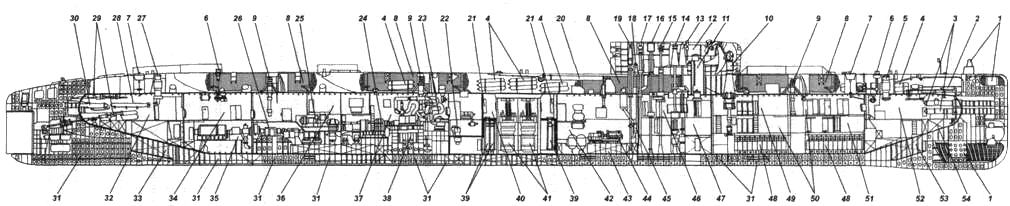

Продольный разрез АПЛ пр. 675:
7 – антенны различных ГАС; 2 – носовой горизонтальный руль; 3 – 533-мм ТА; 4 – баллоны системы ВВД; 5 – носовой входной люк; 6 – якорные шпили; 7 – аварийные буи; 8-контейнер ПКРК П-6; 9 –
В 1963-1968 гг. на ССЗ-402 (с 1966 г. СМП) и ССЗ-199 (с 1966 г. ССЗ им. Ленинского Комсомола) было построено 29 кораблей пр. 675. В процессе эксплуатации большая часть из них прошла следующие модернизации и переоборудования:
– пр. 675МУ- модернизированная ПЛ (К-28) с заменой системы «Аргумент» системой «Аргон» и системы «Успех» – системой «Успех-У», разработан в 1967 г. ЛПМБ «Рубин»;
– пр. 675К – модернизированные ПЛ (К-47 и К-125) для испытаний комплекса «Касатка-Б» системы МКРЦ, разработан в 1969 г. ЛПМБ «Рубин»;
– пр. 675МК- модернизированные ПЛ (К-23, К-56, К-57, К-94, К-104, К-128, К-175, К-184 и К-189) с заменой комплекса П-6 комплексом «Базальт», системы «Аргумент» – системой «Аргон-К», а также с установкой комплекса «Касатка-Б» системы МКРЦ (вместо системы целеуказания «Успех»), разработан в 1975 г. ЛПМБ «Рубин»;
– пр. 675МКВ – модернизированные ПЛ (К-1, К-22, К-34 и К-35) с заменой комплекса П-6 комплексом «Вулкан», системы «Аргумент» – системой «Аргон-КВ», а также с установкой комплекса «Касатка-Б» системы МКРЦ (вместо системы целеуказания «Успех»), разработан в 1980 г. ЛПМБ «Рубин»;
– пр. 675НК- переоборудованная ПЛ (К-170) в носитель сверхмалых ПЛ, разработан в 1977 г. СПМБМ «Малахит».
АПЛ пр. 675, находившаяся в заданном районе, после получения боевого распоряжения на применение ракетного оружия, всплывала на перископную глубину и устанавливала связь с самолетом разведки и целеуказания, который передавал данные о надводных целях. Эти данные вводились в корабельную систему управления ПКРК. После оценки вероятности поражения намеченной цели лодка ложилась на боевой курс, и начиналась предстартовая подготовка ПКР. Для осуществления ракетной стрельбы она всплывала в надводное положение. После подъема РК при помощи гидравлического привода на угол 15°, открывались крышки, производился запуск и вывод на полетный режим работы маршевых двигателей ракет.
Внешний вид и продольный разрез ограждения прочной рубки с развернутым в боевое положение основным АП системы «Аргумент» (слева) и внешний вид АП системы «Аргумент»

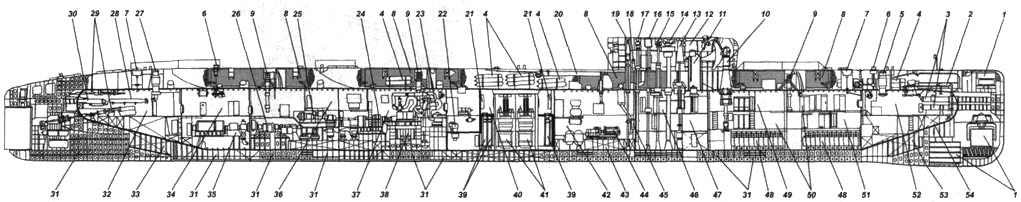

Продольный разрез АПЛ пр. 675, оснащенной ГАК «Керчь» и системой «Успех»:
1 – основные антенны ГАК «Керчь»; 2 – носовой горизонтальный руль; 3 – 533-мм ТА; 4 – баллоны системы ВВД; 5 – носовой входной люк; 6 – якорные шпили; 7 – аварийные буи; 8 – контейнер ПКРК П-6; 9 –
После всплытия АПЛ, на предстартовую подготовку ракет первого залпа требовалось три минуты. При проведении предстартовой подготовки, лодка могла прервать ее в любой момент и начать погружение с незакрытыми крышками не более чем трех контейнеров. Продувание предусмотренных для этих целей аварийно-балластных цистерн компенсировало потерю плавучести корабля в подводном положении при плавании с затопленными контейнерами.
Стрельба осуществлялась двумя залпами по четыре ракеты с интервалом между залпами 12 минут. После старта последней ракеты в рабочее положение (на 180°) разворачивалось установленное в носовой части ограждения рубки антенное устройство системы «Аргумент». Управление полетом каждой ПКР в залпе относительно плоскости стрельбы осуществлялось одним оператором по отметкам пеленга на радиолокационном индикаторе. При достижении ракетой расчетной дальности по команде операторов включались радиолокационные визиры и передатчики радиоканала для трансляции, полученной визирами информации.
После захвата цели радиолокационным визиром ПКР, она, по команде оператора, переводилась в режим самонаведения. В случае необходимости имелась возможность избирательного поражения цели путем трансляции с ПКР на лодку радиолокационного изображения целей и передачи с корабля команды о выборе цели. После окончания режима телеуправления ПЛАРК погружалась, а ракеты спускались и на малой высоте подлетали к целям, имея с ними контакт при помощи головки самонаведения. Обеспечивалась возможность нанесения удара 12 ПКР с различных носителей. Эффективность АПЛ пр. 675 была невелика из-за надводного старта ракет, и необходимости управлять ими в полете. Кроме того, небольшое количество ПКР в залпе и большая дальность стрельбы, делали их уязвимыми от средств ПРО противника.

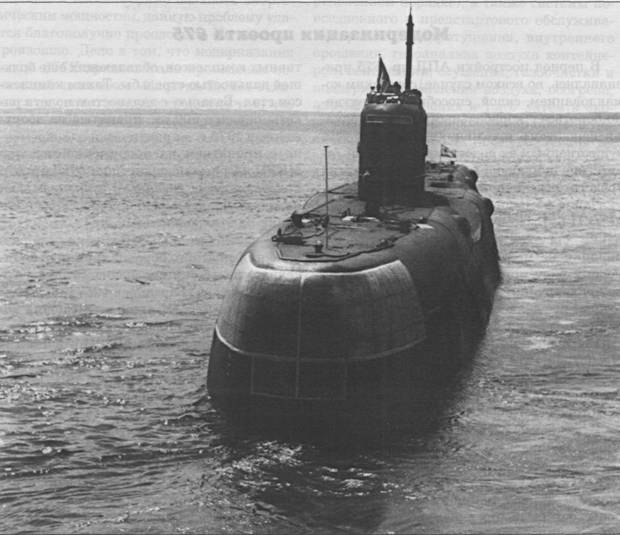

Одна из АПЛ пр. 675 СФ в период проведения ходовых испытаний
В 1961-1968 гг. в Молотовске (г. Северодвинск) и Комсомольске-на-Амуре было построено 29 кораблей пр. 675. Интересно то, что головная лодка серии – К-175 (зав. №171) – была заложена в Комсомольске- на-Амуре, где имелся опыт постройки АПЛ пр. 659. Однако первой ввели в строй К-166 (зав. №530), заказанную ССЗ-402. Технология постройки АПЛ пр. 675 была в Комсомольске-на-Амуре такой же, как и у кораблей пр. 659: после полного формирования корпуса, они выводились из эллинга №3 и по наклонным направляющим спускались на воду, лагом к ее урезу. В Молотовске постройка велась точно так же как и постройка АПЛ пр. 658, и на тех же технологических «нитках» цеха №50.
С началом постройки кораблей пр. 675 в ЦКБ-18 под руководством П.П. Пустын- цева начались проработки по пр. 675М. Этот корабль должен был иметь на вооружении 10 ПКР П-6, чьи ТПК предполагалось свести в четыре блока (два кормовых строенные). В качестве главной энергетической установки на нем предполагалось использовать ЖМТ новой модификации. Данные работы продолжения не получили, т.к. в середине 60-х годов предпочтение стали отдавать ПКР с подводным стартом.
