– наименование комплекса П-5
– боезапас (тип) ПКР 6 (П-5)
– вид старта надводный, из поднятых РК
– система подготовки и старта «Север А-659»
Торпедное:
– количество х калибр ТА, мм 4 (Н) х 533
– боезапас (тип) торпед 4 (53-65М или 53-65К)
– количество х калибр ТА, мм 2 (Н) х 400 + 2 (К) х 400
– боезапас (тип) торпед 4 (СЭТ-40 или МГТ-1)
– ПУТС «Ленинград-659»
Радиоэлектронное:
– НК «Сила-Н-659»
– ГЛС-ШПС «Арктика-М»
– ШПС кругового обзора МГ-10
– ГЛ С миноискания «Плутоний»
– ГАС ЗПС «Свияга»
– ГАС ОГС «Свет-М»
– РЛС. «Альбатрос» (РЛК-101)
– станция опознавания «Хром-М»
– СОРС «Накат»
– эхолот НЭЛ-5
– радиопеленгатор АРП-53
– перископ зенитный, с навигационным
– перископ ПР-14

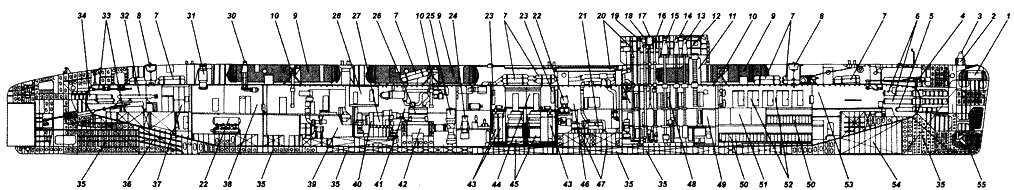

Продольный разрез АПЛ пр. 659:
1 – антенна ГАС «Свет-М»; 2 – антенна ГАС «Свияга»; 3 – антенна ГАС МГ-10; 4 – носовой горизонтальный руль; 5 – носовой 400-мм ТА; 6 – 533-мм ТА; 7 – баллоны системы ВВД; 8 – аварийные буи; 9 – контейнер ПКРК П-5; 10 – привод гидравлического подъемника контейнера ПКРК П-6; 11 – прочная рубка; 12 – ходовой мостик; 13 – перископ ПЗН-10; 14 – перископ ПР-14; 15 – ПМУ СОРС «Накат»; 16 – ПМУ АП РЛК «Альбатрос»; 17 – ПМУ АП радиопеленгатора «Рамка»; 18 – ПМУ ВАН; 19 – ПМУ устройства РКП; 20 – ПМУ «Ива»; 21 -дизель-генераторы; 22 – холодильные машины; 23 – компенсаторы объема; 24 – главный циркуляционный насос; 25 – маневровое устройство; 26 – главная паровая турбина; 27 – зубчатая передача; 28 – пост управления главной энергетической установкой; 29 – кубрики личного состава; 30 – якорный шпиль; 31 – кормовой входной люк; 32 – запасная 400-мм торпеда; 33 -привода кормовых рулей; 34 – 400-мм ТА; 35 – ЦГБ; 36 – кормовая дифферентная цистерна; 37 – девятый (кормовой торпедный) отсек; 38 – восьмой (кормовой жилой) отсек; 39 – седьмой (электроэнергетический) отсек; 40 – шинно-пневматическая муфта; 41 – шестой (турбинный) отсек; 42 – конденсатор; 43 – парогенераторы; 44 – пятый (реакторный) отсек; 45 – реакторы; 46 – четвертый (вспомогательных механизмов) отсек; 47 – цистерны дизельного топлива; 48 – центральный пост; 49 – третий (центрального поста) отсек; 50 – группы АБ; 51 – второй (аккумуляторный и жилой отсек); 52 – каюты офицеров; 53 – первый (носовой торпедный и жилой) отсек; 54 – носовая дифферентная цистерна; 54 – цистерна кольцевого зазора; 55 – антенна ГАС «Арктика-М».
АПЛ пр. 659 была разработана ЦКБ-18 под руководством П.П. Пустынцева, а затем Н.А. Климова. Корабль предназначался для нанесения ударов самолетами- снарядами П-5 по военно-морским базам, портам, промышленным и административным центрам, расположенным на побережье и в глубине территории. Корабль имел двухкорпусную архитектуру, с развитыми надстройкой, ограждением выдвижных устройств и боевой рубки. Прочный корпус был изготовлен из высокоуглеродистой стали АК-25 (толщиной 22-35 мм). На большей части длины он был выполнен в форме цилиндра, а в оконечностях – в виде усеченных конусов. Он делился плоскими водонепроницаемыми переборками, рассчитанными на давление 10 кг/см 2, на девять отсеков. Легкий корпус бьш изготовлен из маломагнитной стали и облицован противогидролокационным покрытием.
ЦГБ размещались в 14-ти цистернах. Три из них являлись аварийно-балластны- ми и служили для восстановления плавучести лодки при потере герметичности одного контейнера из каждого парного блока. Вентиляция всех ЦГБ раздельная. Управление кингстонами и клапанами вентиляции дистанционное при помощи гидравлических приводов. Замещение массы выпущенных ракет производилось приемом забортной воды в специальные прочные цистерны. Конструкции прочного и наружного корпусов были рассчитаны с учетом требований противоатомной защиты.
Обводы легкого корпуса обеспечивали кораблю высокие мореходные качества в надводном положении, что было важным для процесса боевого использования ракетного оружия. В частности, у АПЛ пр. 658 была принята штевневая заостренная форма носовой оконечности легкого корпуса. Она вместе с формой обтекателей антенн ГАК (или ГАС) во многом повторяла форму носовой оконечности АПЛ пр. 658. Обводы кормовой оконечности были такими же как у немецкой «электрической» лодки XXI серии периода Второй мировой
Прочные транспортно-пусковые контейнеры (ТПК) были смонтированы на, прочном корпусе корабля. С бортов и сверху они прикрывались стенками и палубой надстройки, вписываясь в ее обводы. ТПК были сведены в три парных блока (один блок в нос и два – в корму от ограждения рубки). Каждый из блоков поднимался гидравлическими подъемниками (размещались во втором, шестом и седьмом отсеках) на стартовый угол 15° путем поворота на неподвижной полой оси, внутри которой размещались коммуникации, связывающие ракету и контейнер с лодкой. Перед стартом ТПК, поднятые на стартовый угол, фиксировались стопорами, а обе крышки (передняя и задняя) открывались. Все контейнеры поднимались за 140 сек, а крышки открывались за 20-25 сек.
Стрельба проводилась по курсу АПЛ при поднятых и застопоренных контейнерах, а также открытых крышках, при скорости носителя 8 уз и состоянии моря до 4-х бАПЛов. В этих же условиях мог производиться и сброс аварийной ракеты. Для обеспечения залповой стрельбы требовался одновременный запуск и вывод на полетный режим работы маршевых двигателей всех ракет. Выхлопные газы отводились через заднюю крышку ТПК в газоотводные выгородки, располагавшиеся в надстройке за каждым из контейнеров. При первых же пусках выяснилось, что двигатели «задних» ракет глохли, захватывая отработанные газы «передних» ракет – пришлось перепрофилировать газоотводные выгородки. Залп осуществлялся в строгой последовательности (соответственно из ТПК №№ 6-3-2-5 4 1). Время после всплытия лодки до пуска первой ракеты составляло около четырех минут, а подготовки и пуска всех шести ракет – 12,5 минут.
Необходимость размещения на АПЛ пр. 659 аппаратуры и оборудования, необходимых для повседневного обслуживания, предстартовой подготовки и запуска КР, привела к увеличению длины прочного корпуса (и соответственно длины всего корабля) на 3,8 м по сравнению с АПЛ пр. 627А. Корабли также различались между собой торпедным вооружением. На лодке пр. 659 торпедное вооружение предназначалось исключительно для самообороны, и поэтому было ограничено четырьмя 533-мм (в носовой оконечности) и четырьмя 400-мм ТА (два из которых были установлены в кормовой оконечности). Сократился торпедный боезапас. Общее расположение механизмов, оборудования и энергетической установки пр. 659 и пр. 658 было чрезвычайно близко, несмотря на разницу в количестве отсеков. Так, например, четвертый отсек пр. 659 был полностью аналогичен пятому отсеку пр. 658, пятый – шестому и т.д.
АПЛ пр. 659 обладала большой шумностью из-за высоких виброактивности механизмов АЭУ, частоты вращения гребных винтов, наличия развитых надстроек, насыщенных плохообтекаемыми газоотводными выгородками, контейнерами и механизмами. Легкий корпус из маломагнитной стали получал коррозионные повреждения в виде многочисленных трещин.
КР П-5 обладала целым рядом недостатков: малой точностью стрельбы; уязвимостью от средств ПРО; чувствительностью к погодным условиям (температуре воздуха, направлению и силе ветра) и невозможностью осуществлять полет над местностью сложного рельефа (например, над горами). Попытки улучшить боевые качества ракеты путем установки доплеровского измерителя пути и сноса ракеты (соответственно комплексы П-5Д и П-7) не дали желаемых результатов, и уже в 1966 г. все модификации комплекса П-5 сняли с вооружения. В 1966-1967 гг. в ЦКБ-18 под руководством Н.А. Климова велись проработки по пр. 659А – модернизации пр. 659под ПКРК П-6. Как оказалось, пр. 659 не мог быть модернизирован подобным образом – не хватало длины ПК, требовалось установить систему «Аргумент» и комплекс «Успех», полностью перестроить легкий корпус и пр. Тогда их решили переоборудовать по пр. 659Р – в корабли-ретрансляторы комплекса средств радиосвязи. Работы над этим проектом также велись в ЦКБ-18 под руководством Н.А. Климова. Однако в первом квартале 1968 г. их прекратили ввиду отсутствия военной целесообразности. В конце концов, было принято решение о переоборудовании кораблей пр. 659 в торпедные АПЛ пр. 659Т. Соответствующие работы провели в 1963-1976 гг. на СРЗ «Звезда» при участии специалистов завода «им. Ленинского Комсомола».
