ППУ:
– количество х тип (марка)ЯР 2 хВВР (ВМ-А)
– суммарная тепловая мощность ЯР, мВт 140
ПТУ:
– количество х мощность (марка) ГТЗА, л.с. 2 х (ГТЗА-601) 17 500
– тип ТГ. навесные
– количество х мощность (марка) ТГ, кВт 2 х (ГПМ-21) 1400
– количество х тип движителей 2 хВФШ
Резервные источники энергии и средства движения:
– количество х мощность (марка) ДГ, кВт. 2 х 460 (М-820)
– тип АБ. свинцово-кислотная (38-СМ)
– количество групп АБ х элементов в группе 3 х 112
– количество х мощность ГЭД на линии вала, кВт. 2 х 450
Дальность плавания под ГЭД (со скоростью хода, уз), мили. 500 (5-6)
Скорость хода,
– наибольшая надводная 14
– наибольшая подводная 23
Вооружение:
Ракетное:
– наименование комплекса П-5Д или П-6
– боезапас (тип) ПКР 8 (П-5Д или П-6)
– вид старта надводный, из поднятых РК
– система управления стрельбой и наведения на цель «Аргумент»
– система подготовки и старта «Север Д-675»
– система ЦУ по данным от самолетов. «Успех»[ 26*]
Торпедное:
– количество х калибр ТА, мм 4 (Н) х 533
– боезапас (тип) торпед 4 (53-65М или 53-65К)
– количество х калибр ТА, мм 2 (К) х 400
– боезапас (тип) торпед 6 (СЭТ-40 или МГТ-1)
– ПУТС «Ладога»
Радиоэлектронное:
– НК «Сила-Н-675»
– астронавигационная система «Лира-11»
– ГЛС-ШПС «Арктика-М»
– ШПС кругового обзора МГ-10
– ГЛС миноискания «Плутоний»
– ГАС ЗПС «Свияга»
– ГАС ОГС «Свет-М»
– ГАК «Керчь» (МГК-100)[ 27*]
– ГИСЗ «Береста-М» (МГ-23)[ 28*]
– РЛС «Альбатрос» (РЛК-101)
– КСС «Молния»
– станция опознавания «Хром-М»
– СОРС «Накат-М»
– эхолот НЭЛ-5
– радиопеленгатор АРП-53 или АВП-53Р
– перископ зенитный, с навигационным устройством ПЗНГ-10
– перископ ПР-14
26*Поступала на вооружение кораблей с ноября 1964 г. АПЛ пр. 675, вступившие в строй ранее этого срока получали эту систему в процессе проведения средних ремонтов.
27*Устанавливался на всех кораблях серии в процессе проведения среднего ремонта или модернизации вместо ГАС «Арктика-М, «Плутоний», «Свияга» и «Свет-М».
28*Устанавливался на всех кораблях серии после среднего ремонта и модернизации.
АПЛ пр. 675 была разработана ЦКБ-18 под руководством П.П. Пустынцева на базе пр. 659. Она предназначалась для нанесения ударов ПКР П-6 по движущимся надводным кораблям и судам противника при действиях на океанских и морских коммуникациях, а также КР П-5Д по береговым объектам, расположенным в глубине территории противника.
Корабль имел двухкорпусную архитектуру, с развитыми надстройкой, ограждением выдвижных устройств и боевой рубки. Прочный корпус был изготовлен из высокоуглеродистой стали АК-25 (толщиной 22-35 мм). На большей части длины он был выполнен в форме цилиндра, а в оконечностях – в виде усеченных конусов. Он делился плоскими водонепроницаемыми переборками, рассчитанными на давление 10 кг/см 2, на 10 отсеков. Легкий корпус был изготовлен из маломагнитной стали и облицован противогидролокационным покрытием.

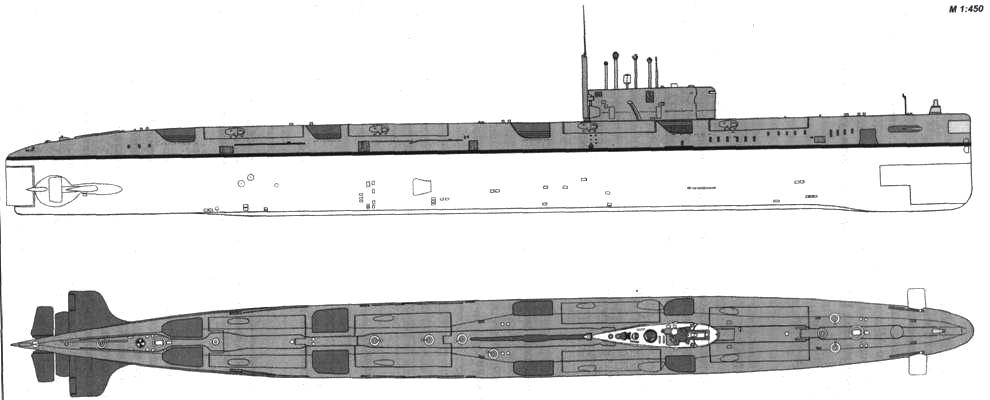

Внешний вид АПЛ пр. 675
ЦГБ размещались в 16 цистернах. Четыре из них являлись аварийно-балластными и служили для восстановления плавучести лодки при трех затопленных
Схема размещения прочных транспортно-пусковых контейнеров (ТПК) была, в принципе такой же, как и у прототипа. Однако они бьши сведены не в три, а в четыре парных блока (один блок в нос, один побортно и два – в корму от ограждения рубки). Каждый из блоков поднимался гидравлическими подъемниками, размещенными во втором, четвертом, шестом и восьмом отсеках. Причем каждый из контейнеров второго блока имел свои подъемник и направляющие, проходившие по ограждению рубки. ТПК оснащались: системой пожаротушения; системой внутреннего орошения; системой газоанализа воздуха контейнеров; системой вентиляции, осушения, газоочистки и поддержания давления воздуха; системой обогрева; системой наружного орошения; приборами измерения температуры и давления, а также приборами определения уровня и наличия воды. На носовой крышке ТПК располагались специальные антенна и аппаратура, позволявшие проверять работоспособность радиолокационного визира ракеты. Наружные поверхности ТПК сверху прикрывались обтекателями, образующими одно целое с обводами надстройки.
ПКРК П-6 (или П-5Д) обеспечивал возможность как одиночных пусков КР из любого контейнера, так и проведение двух четырехракетных залпов с интервалом 12 минут. При этом исключалась возможность стрельбы различными типами ракет за одно всплытие лодки. Первый залп производился из контейнеров 4-3-7-8, а второй – из контейнеров 1-6-2-5. Оба залпа осуществлялись по схеме «крест на крест через блок». Интервал между ними определялся временем предстартовой подготовки ракет второго залпа. Для старта контейнеры поднимались на угол 15°. Подъем и стопоре- ние контейнеров, открытие, закрытие и стопорение их крышек производились гидравлическими приводами. Схема старта предусматривала аварийный сброс неисправных ракет за борт с помощью их стартовых двигателей. ПЛ могла погрузиться на любом этапе предстартовой подготовки ракет после закрытия крышек всех контейнеров или с открытыми крышками трех контейнеров.
Система управления ПКРК П-6 решала задачи управления полетом ракеты и наведения ее с помощью радиолокационного визира на цели, находящиеся как в пределах геометрической видимости носителя, так и за пределами ее. В случае обнаружения нескольких целей имелась возможность их избирательного поражения путем трансляции с крылатой ракеты на ПЛ радиолокационного изображения и передачи команды с лодки на ракету о выборе цели.
Определение пеленга и дальности до цели производилось корабельной аппаратурой «Аргумент» по данным, получаемым от средств разведки и от навигационных средств ПЛ. Основная антенна системы «Аргумент» представляла собой пароболическую конструкцию, площадью около 10 м 2, с выступающими примерно на 1,5-2 м излучателями передающего тракта системы. Эта антенна размещалась в ограждении боевой рубки на поворотной мачте. В нерабочем положении антенна несколькими последовательными операциями автоматически заводилась в ограждение, а обтекатель являлся лобовой частью ограждения рубки.
