Подводные лодки советского флота 1945-1991 гг. Том 1. Первое поколение АПЛ

Апальков Юрий Валентинович

Модернизации проекта 675

В период постройки АПЛ пр. 675 признавались, во всяком случае, советским командованием, силой, способной эффективно бороться с корабельными группировками вероятного противника. Вместе с тем, существенным их недостатком являлось отсутствие корабельных радиотехнических средств, обеспечивающих надежное целеуказание на полную дальность полета ракеты П-6. Было очевидным, что использование для этих целей разведывательной авиации не могло быть эффективным по целому ряду причин: по точности определения координат обнаруживаемых целей в открытом океане; по оперативности доведения полученных данных до носителей ПКРК и по низкой боевой устойчивости. Несмотря на это, в 1964 г. была принята на вооружение морская радиолокационная система целеуказания МРСЦ-1 («Успех»), основу которой составляли самолеты Ту-95РЦ.

В качестве ее альтернативы в июне 1960 г. началась разработка системы морской

космической разведки и целеуказания (МКРЦ). Эта система, что называется, создавалась с дальним прицелом. С одной стороны, она была призвана обеспечить боевое использование имеемого на вооружение комплекса П-6, а с другой – перспективных комплексов, обладающих еще большей дальностью стрельбы. Таким комплексом стал «Базальт» с дальностью полета ракеты порядка 500 км, принятый на вооружение в 1975 г. – практически одновременно с принятием на вооружение системы МКРЦ. Первые модернизации АПЛ пр. 675 как раз и были связаны с изучением возможности их размещения, а также эксплуатации на этих кораблях.

В частности, в ЛПМБ «Рубин» для размещения опытного образца системы управления стрельбой и наведения на цель «Аргон» комплекса «Базальт» в 1967 г. был разработан пр. 675МУ, а для размещения корабельного цифрового вычислительного комплекса «Касатка-Б» МКРЦ – в 1969 г. пр. 675К. Первый из проектов практически полностью повторял прототип. В нем лишь менялись некоторые из антенн основного антенного поста системы «Аргумент», а также приборы управления стрельбой и наведения на цель. В комплексе «Базальт» они были выполнены не на основе СКВТ (как в комплексе П-6), а на базе транзисторных схем. Благодаря этому не только повышалась эффективность системы, но сокращались массогабаритные характеристики ее приборов. Для модернизации по пр. 675МУ была выделена К-28. Формально работы проводились в период с октября 1968 г. по январь 1975 г. Исходя из их объема, срок кажется достаточно большим. Однако в него входит не только сама модернизация (проводившаяся на СРЗ-10 в г. Полярный), но и испытания системы «Аргон», а также комплекса «Успех-У», которым заменили комплекс «Успех».

Гораздо большего объема работ потребовала модернизация по пр. 675К. Решение задачи облегчалось тем, что в декабре 1965 г. флоту была передана ДЭПЛ К-81 пр. 651К, на которой был установлен экспериментальный образец комплекса «Касатка». Как показали монтаж и испытания, аппаратура и обслуживающие механизмы чрезмерно загромождали отсеки корабля, что затрудняло его боевое использование и повседневную эксплуатацию. Как казалось, на АПЛ пр. 675, благодаря их внутренним объемам и несоизмеримо большим энергетическим мощностям, данную проблему удастся благополучно преодолеть. Но этого не произошло. Дело в том, что модернизация по пр. 675К предполагала проведения испытаний комплекса «Касатка-Б». Он отличался от своего предшественника тем, что был способен решать расширенный круг задач, но хотя и строился на базе более совершенной ЭВМ, имел приборную часть большего объема. В результате ее пришлось «теснить» среди приборной части системы управления стрельбой и наведения на цель «Аргумент». Немалую проблему вызвало размещение антенного поста, оборудования и приборов комплекса «Касатка-Б». Как и на корабле пр. 651К антенный пост хранился в прочной шахте, смонтированной вместо ПМУ системы «Успех» в ограждении рубки и выдвижных устройств. Его механизмы пришлось расположить в трюме четвертого отсека, и без того загроможденном. Для размещения приборной части на нижней палубе третьего отсека смонтировали (за счет кают офицерлов и мичманов) специальную выгородку с автономной системой охлаждения и кондиционирования воздуха. По пр. 675К в период с апреля 1970 г. по сентябрь 1974 г. на МП «Звездочка» в Северодвинске были модернизированы К-47 и К-125.

Третья модернизация АПЛ пр. 675 связана с заменой комплекса П-6 комплексом «Базальт» и получила индекс 675МК. Ее проект в 1975 г. был разработан в ЛПМБ «Рубин». При этом конструкторы решали те же задачи что и в предшествующих проектах модернизаций: замена системы управления стрельбой и наведения на цель «Аргумент» системой «Аргон-К» и размещение корабельного цифрового вычислительного комплекса «Касатка-Б» МКРЦ. Кроме того, требовалось обеспечить хранение и боевое использование ПКР П-500, имевших большие массогабаритные характеристики по сравнению с ракетами П-6. С этой целью увеличили длину и внутренний диаметр контейнеров (за счет переноса шпангоутов на наружные поверхности). При этом пришлось выполнить достаточно большой объем работ. В частности, с кораблей снимали все ТПК. После этого на каждом из контейнеров срезали наружные обтекатели и все шпангоуты (причем в строго определенном порядке), а также системы повседневного и предстартового обслуживания ракет (пожаротушения, внутреннего орошения, газоанализа воздуха контейнеров, вентиляции, осушения, газоочистки и поддержания давления воздуха, обогрева, наружного орошения и т.д.). Затем в оконечностях контейнеров

наваривались дополнительные кольца (для увеличения их длины) и наружные шпангоуты (для увеличения внутреннего объема), вновь монтировались все системы повседневного и предстартового обслуживания ракеты.

Так как масса ТПК возросла, то пришлось соответствующим образом модернизировать специальную систему гидравлики. Кроме того, перед модернизацией некоторых из кораблей выяснилось, что их легкие корпуса, изготовленные из маломагнитной стали, имеют большой объем коррозионного растрескивания, и их пришлось полностью переделать с заменой маломагнитной стали высокоуглеродистой.

Всего в период с конца октября 1972 г. по ноябрь 1986 г. по пр. 675МК было модернизировано девять АПЛ. Из них две (К-104 и К-128) входили в состав СФ, а остальные семь единиц (К-23, К-56, К-57, К-175, К-184, К-189и К-204) – в состав ТОФ. Интересно то, что К-204, например, была в конце октября 1972 г. поставлена в средний ремонт, не предполагавший какой-либо модернизации. Однако этот ремонт затянулся настолько, что после принятия на вооружение комплекса «Базальт», им было решено вооружить и этот корабль.

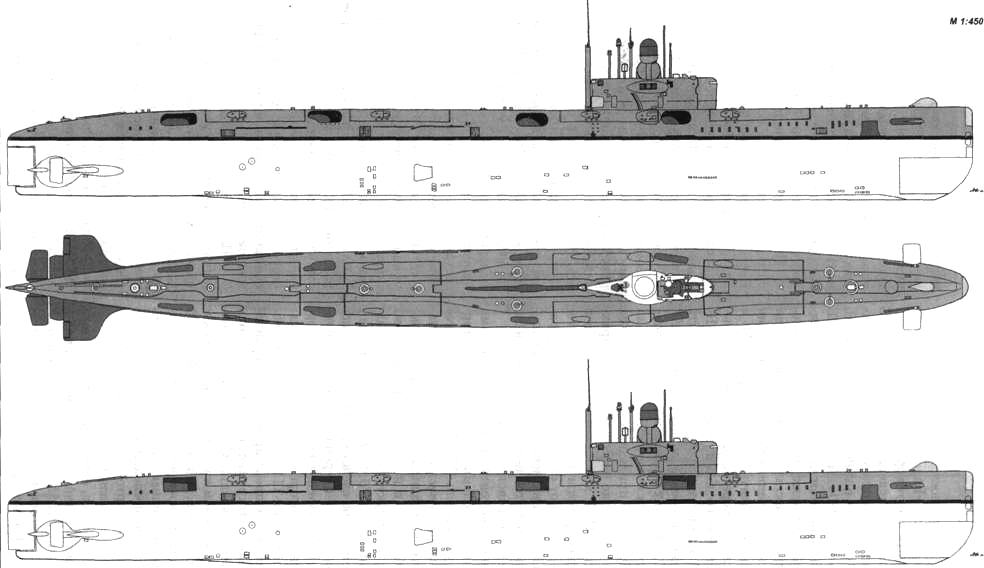

Внешний вид АПЛ пр. 675МК (вверху) и К-86 после переоборудования по пр. 675Н

Четвертая модернизация АПЛ пр. 675 связана с заменой комплекса П-6 комплексом «Вулкан» и получила индекс 675МКВ. Ее проект в 1980 г. был разработан в ЛПМБ «Рубин». При этом конструкторы по-прежнему решали те же задачи что и в предшествующих проектах модернизаций: замена системы управления стрельбой и наведения на цель «Аргумент» системой «Аргон-КВ» и размещение корабельного цифрового вычислительного комплекса «Касатка-Б» МКРЦ. Кроме того, требовалось обеспечить хранение и боевое использование ПКР П-1000, имевших большие массогабаритные характеристики по сравнению с ракетами П-6. При этом приходилось учитывать не только возросшие массогабаритные характеристики ПКР комплекса «Вулкан», но и специфику работы их стартовых ускорителей. В отличие от стартовых агрегатов ракеты П-500 в них использовалось принципиально новое топливо, создававшееся на основе порошкового алюминия.

Данное обстоятельство создало весьма серьезные проблемы. Дело в том, что стартовые ускорители ПКР П-1000 в процессе работы практически полностью разрушали системы и конструкции ТПК, а также газоотбойники в надстройке, несмотря на то, что конструкторы ЛПМБ «Рубин», разрабатывая пр. 675МКВ, просчитывали эту проблему. Как следствие, внутренние поверхности контейнеров было решено облицевать плитками из специальных огнеупорных сталей, которые прикрывали не только конструкции ТПК, но и все системы повседневного и предстартового обслуживания ракет. Открытыми оставались лишь одни направляющие. Сложнее решался вопрос с усилением конструкций надстроек и газоотбойников. Так как пуски ПКР-1000 в рамках летно-конструкторских испытаний производились с наземного стенда, то выявить все последствия воздействия работы новых стартовых ускорителей на конструкции носителя так и не удалось.

Тем не менее, еще до завершения этого этапа испытаний, в ремонт и модернизацию по пр. 675МКВ поставили два корабля – К-1 (из состава СФ) и К-134 (из состава ТОФ). На них предполагалось не только завершить испытания комплекса «Вулкан», но и отработать конструктивные мероприятия, направленные на предотвращение вредного влияния газовых струй стартовых ускорителей на надстройки и газоотбойные шахты. Одновременно планировалось выявить возможность размещения комплекса «Вулкан» на надводных кораблях, и в частности, на крейсерах пр. 1164.

На К-1 работы были проведены в период с февраля 1981 г. по декабрь 1983 г. После их завершения с борта этого корабля, в Белом море, в рамках летно-конструкторских испытаний комплекса «Вулкан» было осуществлено 18 пусков ПКР-1000, из которых 10 сочли успешными. Как выяснилось, расчетная форма и конструкция газоотбойников не отвечали предъявляемым к ним требованиям. В процессе старта ракет листы их обшивки в буквальном смысле этого слова разлетались в разные стороны. Их пришлось усиливать и изменять форму самих газотбойников. При этом были использованы новые огнеупорные материалы. В декабре 1985 г. К-1 приняли на вооружение. К этому моменту завершили модернизацию К-134, а еще два модернизируемых корабля – К-22 и К-35 (оба из состава СФ) – находились в различной степени технической готовности. Интересно то, в тот период комплекс «Вулкан» еще не был принят на вооружение, и проблемы с конструктивной прочностью газоотбойников так и не были до конца разрешены. В результате К-22 и К-35 вступали в строй с различной их формой. При этом поверхности надстроек, ограждения и газоотбойников, подвергавшиеся воздействию газовых струй стартовых ускорителей каждый раз облицовывались новыми огнеупорными материалами.
