проверка действия расцепителей. Проверяется действие расцепителя мгновенного действия. Выключатель должен срабатывать при токе не более 1,1 верхнего значения тока срабатывания выключателя, указанного заводом-изготовителем (п. 3.2).

Вопрос 150. Каким должно быть значение напряжения срабатывания и количество операций при испытании автоматических выключателей и контакторов многократными включениями и отключениями?

Ответ. Эти данные приведены в табл. 1.8.35

Таблица 1.8.35

Вопрос 151. Каким

должно быть напряжение оперативного тока, при котором должно обеспечиваться нормальное функционирование схем?

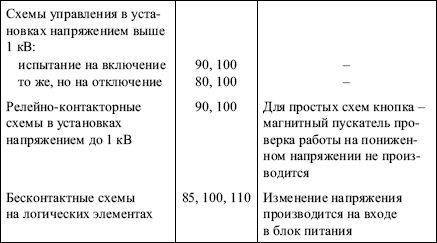

Ответ. Эти значения приведены в табл. 1.8.36 (п. 7).

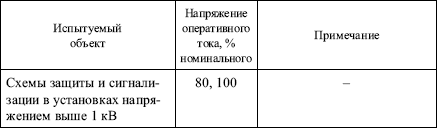

Таблица 1.8.36

1.8.38. Аккумуляторные батареи

Вопрос 152. Каким должно быть сопротивление изоляции аккумуляторной батареи?

Ответ. Должно быть не менее указанного ниже (п. 1):

Номинальное напряжение, В………………….. 24 48 110 220

Сопротивление, кОм……………………………… 60 60 60 150

Вопрос 153. Как проверяется емкость отформованной аккумуляторной батареи?

Ответ. Полностью заряженные аккумуляторы разряжают током 3– или 10-часового режима.

Емкость аккумуляторной батареи, приведенная к температуре + 25 °C, должна соответствовать данным завода-изготовителя (п. 2).

Вопрос 154. Каковы должны быть предельные значения примесей и нелетучего остатка в разведенном электролите?

Ответ. Такое содержание не должно превышать значений, приведенных в табл. 1.8.37 (п. 4).

Таблица 1.8.37

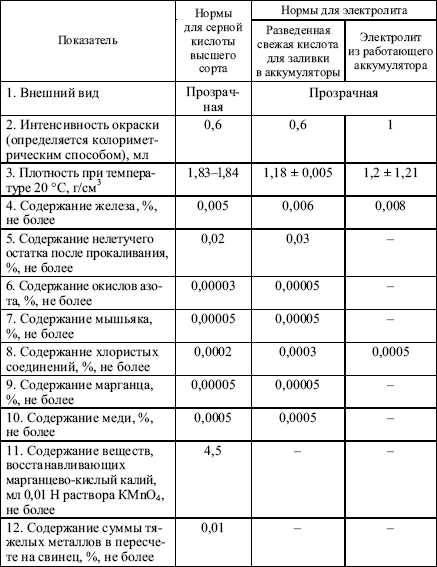

Нормы на характеристики серной кислоты и электролита для аккумуляторных батарей

Примечание. Для дистиллированной воды допускается наличие тех же примесей, что допускает ГОСТ 667-73 для аккумуляторной кислоты, но в 10 раз меньшей концентрации.

Вопрос 155. Каким должно быть напряжение на элементах аккумуляторной батареи?

Ответ. Напряжение отстающих элементов в конце разряда не должно отличаться более чем на 1–1,5 % среднего напряжения остальных элементов, а количество отстающих элементов должно быть не более 5 % их общего количества в батарее. Значение напряжения в конце разряда должно соответствовать данным завода-изготовителя (п. 5).

1.8.39. Заземляющие устройства

Вопрос 156. Каков общий объем проверки заземляющих

устройств?

Ответ. В данный объем проверок входит:

проверка элементов заземляющего устройства. Проводится путем осмотра этих элементов в пределах доступности осмотру. Сечения и проводимости заземляющего устройства, включая главную заземляющую шину, должны соответствовать требованиям настоящих Правил и проектным данным (п. 1);

проверка цепи между заземлителями и заземляемыми элементами. Следует проверить сечения, целостность и прочность проводников, их соединений и присоединений. В заземляющих проводниках, соединяющих аппараты с заземлителем, не должно быть обрывов и видимых дефектов. Надежность сварки проверяется ударом молотка (п. 2);

проверка состояния пробивных предохранителей в электроустановках до 1 кВ. Пробивные предохранители должны быть исправны и соответствовать номинальному напряжению электроустановки (п. 3);

проверка цепи фаза-нуль в электроустановках до 1 кВ с системой TN. Проверка производится одним из следующих способов:

непосредственным измерением тока однофазного замыкания на корпус или нулевой защитный проводник;

измерением полного сопротивления цепи фазанулевой защитный проводник с последующим вычислением тока однофазного замыкания (п. 4);

измерение сопротивления заземляющих устройств. Значения сопротивления заземляющих устройств с подсоединенными естественными заземлителями должны удовлетворять значениям, приведенным в табл. 1.8.38 (п. 5);

измерение напряжения прикосновения. Напряжение прикосновения измеряется в контрольных точках, в которых эти значения определены расчетом при проектировании (п. 6).

Таблица 1.8.38

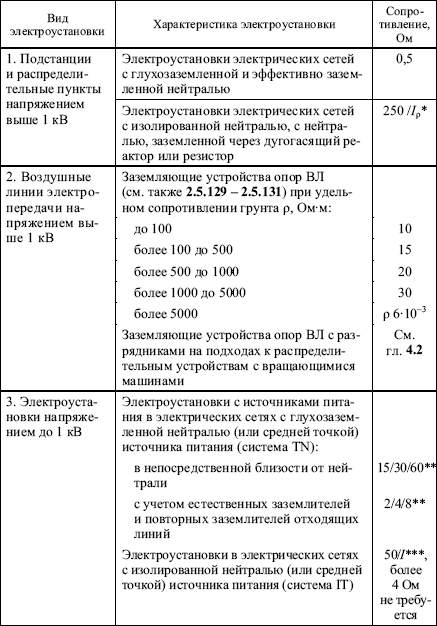

Наибольшие допустимые значения сопротивлений заземляющих устройств

* расчетный ток замыкания на землю;

** Соответственно при линейных напряжениях 660, 380 и 220 В;

*** Полный ток замыкания на землю.

1.8.40. Силовые кабельные линии

Вопрос 157. Как производится измерение сопротивления изоляции силовых кабельных линий?

Ответ. Производится мегаомметром на напряжение 2,5 кВ. Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых каблей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением (п. 2).

Вопрос 158. Какова длительность приложения полного испытательного напряжения для кабелей на напряжение 35 кВ с бумажной и пластмассовой изоляцией?

Ответ. Это значение составляет 10 мин. Испытательное напряжение принимается в соответствии с данными табл. 1.8.39.

Кабели с резиновой изоляцией на напряжение до 1 кВ испытаниям повышенным напряжением не подвергаются.

Таблица 1.8.39

Испытательное напряжение выпрямленного тока для силовых кабелей
