* Испытания выпрямленным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных на воздухе, не производятся.

Вопрос 159. Чему должны быть равны допустимые

токи утечки в зависимости от испытательного напряжения и допустимые коэффициенты асимметрии при измерении тока утечки?

Ответ. Эти значения приведены в табл. 1.8.40 (п. 3).

Таблица 1.8.40

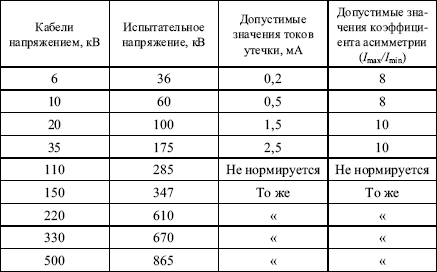

Токи утечки и коэффициенты асимметрии для силовых кабелей

Абсолютное значение тока утечки не является браковочным показателем.

Вопрос 160. Допускается ли испытание кабелей напряжением переменного тока частоты 50 Гц?

Ответ. Такое испытание допускается для кабельных линий на напряжение 110–500 кВ взамен испытания выпрямленным напряжением.

Испытание производится напряжением (1,00-1,73) U_ном.

Допускается производить испытания путем включения кабельной линии на номинальное напряжение U_ном.. Длительность испытания – согласно указаниям завода-изготовителя (п. 4).

Вопрос 161. Для каких кабельных линий производится определение активного сопротивления жил?

Ответ. Производится для линий 20 кВ и выше. Активное сопротивление жил кабельной линии постоянному току, приведенное к 1 мм² сечения, 1 м длины и температуре +20 °C, должно быть не более 0,0179 Ом для медной жилы и не более 0,0294 Ом для алюминиевой жилы. Измеренное сопротивление может отличаться от указанных значений не более чем на 5 % (п. 5).

Вопрос 162. Для каких кабельных линий производится определение электрической рабочей емкости жил?

Ответ. Производится для линий 20 кВ и выше. Измеренная емкость не должна отличаться от результатов заводских испытаний более чем на 5 % (п. 6).

Вопрос 163. Для каких кабелей производится испытание на наличие нерастворенного воздуха (пропиточное испытание)?

Ответ. Производится для маслонаполненных кабельных линий 110–500 кВ. Содержание нерастворенного воздуха в масле должно быть не более 0,1 % (п. 8).

Вопрос 164. Для каких кабелей производится проверка антикоррозийных защит?

Ответ. При приемке линий в эксплуатацию и в процессе эксплуатации проверяется работа антикоррозийных защит для:

кабелей с металлической оболочкой, проложенных в грунтах со средней и низкой коррозийной активностью (удельное сопротивление грунта выше 20 Ом/м), при среднесуточной плотности тока утечки в землю выше 0,15 мА/дм²;

кабелей с металлической оболочкой, проложенных

в грунтах с высокой коррозийной активностью (удельное сопротивление грунта менее 20 Ом/м), при любой среднесуточной плотности тока в землю;

кабелей с незащищенной оболочкой и разрушенными броней и защитными покровами;

стального трубопровода кабелей высокого давления независимо от агрессивности грунта и видов изоляционных покрытий (п. 10).

Вопрос 165. Для каких элементов маслонаполненных кабельных линий производится определение характеристик масла и изоляционной жидкости?

Ответ. Определение производится для всех элементов маслонаполненных кабельных линий на напряжение 110–500 кВ и для концевых муфт (вводов в трансформаторы и КРУЭ) кабелей с пластмассовой изоляцией на напряжение 110 кВ.

Пробы масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС должны удовлетворять требованиям норм таблиц 1.8.41 и 1.8.42 (п. 11).

Таблица 1.8.41

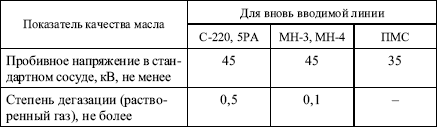

Нормы на показатели качества масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС

Примечание. Испытание масел, не указанных в табл. 1.8.41, производить в соответствии с требованием изготовителя.

Таблица 1.8.42

Тангенс угла диэлектрических потерь масла и изоляционной жидкости (при 100 °C), %, не более, для кабелей

* В числителе указано значение для масел марок С-220, в знаменателе – для МН-3, МН-4 и ПМС.

1.8.41. Воздушные линии электропередачи напряжением выше 1 кВ

Вопрос 166. Каков полный объем испытаний ВЛ напряжением выше 1 кВ?

Ответ. В данный объем испытаний входит:

проверка изоляторов. Производится внешним осмотром (п. 1);

проверка соединений проводов. Производится согласно 1.8.27 настоящих Правил (п. 2);

измерение сопротивления заземления опор, их оттяжек и тросов. Производится в соответствии с 1.8.39 настоящих Правил (п. 3).
