Нить, намотанная на катушку, удерживает скобу 6 (рис. 4) в нижнем положении. Один конец нити прикреплен к крышке 1 дистанционного механизма, второй свободен. Скоба удерживает шток 8 (рис. 3) гидрозамедлителя в прижатом состоянии и не дает возможности движку 7 предохранительно-исполнительного механизма взрывателя перевестись в боевое положение.
Пусковой механизм (рис. 5) в отличие от дистанционного механизма не имеет нити для дистанционного пуска. Он состоит из втулки 2, крышки 1 (черного цвета), втулки 4 с винтами 6 и колпачком 7 и срезной чеки 3. Крышка пускового механизма удерживается во втулке 4 с помощью втулки 2,
Взрыватель мины допускает снаряжение его двумя типами источника тока – ампульным МЦ-0,7А, устанавливаемым на заводе-изготовителе, или гальваническим элементом А-332, устанавливаемым перед применением мины.
Конструкция заглушки 13 источника тока зависит от типа применяемого источника тока.
При использовании во взрывателе встроенного источника тока центральное отверстие заглушки закрыто полиэтиленовой заглушкой 2 с петлей из ленты красного цвета, а при использовании сменного источника тока верхняя часть заглушки 13 выполнена сплошной с углублением под выступы ключа.
Рукоятка 15 с валиком через пружину 6 кручения соединена с движком 7 предохранительно-исполнительного механизма взрывателя и предназначена для перевода взрывателя из транспортного положения в боевое. Цвет поверхности рукоятки, обращенной наружу, соответствует положению: красный – транспортному, защитный – боевому. Рукоятка законтрена стопором 17 и опломбирована пломбой 16. Стопор рукоятки имеет с наружной стороны паз под крюкообразный выступ ключа.
Гидрозамедлитель обеспечивает время дальнего взведения взрывателя от 20 до 700 с. Он установлен в центральном гнезде корпуса взрывателя под дистанционным (пусковым) механизмом.
Гидрозамедлитель (рис. 6) состоит из корпуса 3, крышки 1, штока 4, поршня 2 и пружины 5. Корпус заполнен морозостойким каучуком 6. В исходном положении шток гидрозамедлителя прижат в нижнее положение и удерживается в нем контрящими элементами дистанционного и пускового механизма.
а
б
в
г

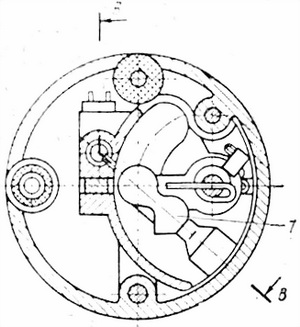

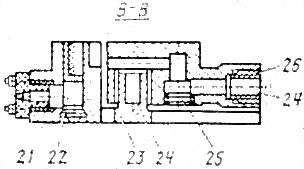

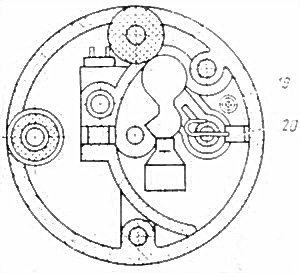

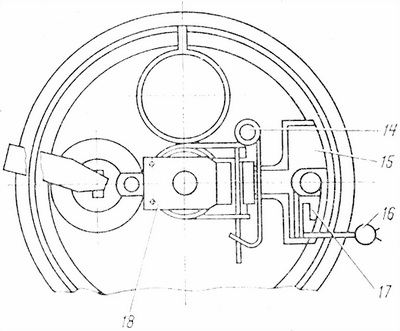

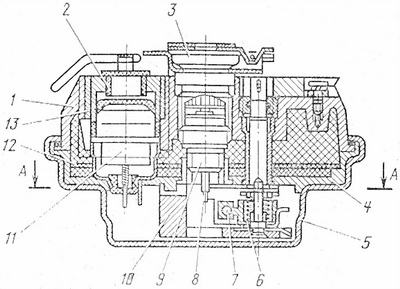

Рис. 3. Взрыватель:
а – разрез; б – вид сверху; в – транспортное положение; г – боевое положение; 1 – корпус; 2 и 13 – заглушки; 3 – механизм дистанционный; 4 – основание электронного блока; 5 – кожух; 6 – пружина; 7 – движок; 8 – шток гидрозамедлителя; 9 – гидрозамедлитель; 10 – корпус предохранительно-исполнительного механизма; 11 – ампульный источник тока МЦ-0,7А; 12 – плата с радиоэлементами; 14 – булавка; 15 – рукоятка; 16 – пломба; 17 – стопор; 18 – чека; 19 – контакт штыревой; 20 – поворотный контакт; 21 – электровоспламенитель; 22 –
Электронный блок предназначен для обработки, усиления и преобразования сигнала, создаваемого движущейся техникой, в электрический сигнал.
Электронный блок размещается внутри корпуса взрывателя. Несущим узлом блока является основание 4 (рис. 3), к которому крепятся с одной стороны печатная плата 12 с радиоэлементами, магнитопровод с индукционной катушкой датчика, а с другой стороны – корпус 10 предохранительно-исполнительного механизма взрывателя. Основание электронного блока жестко крепится к корпусу взрывателя посредством обжатия кожуха 5. Для повышения механической прочности внутренний объем корпуса с электронным блоком залит пенополиуретаном.
Предохранительно-исполнительный механизм взрывателя предназначен для воспламенения пороха ВЗ и пуска ПИМ мины при срабатывании взрывателя, механического разрыва в огневых цепях взрыватель – ВЗ, взрыватель – ПИМ и для разрыва электрической цепи взрывателя в транспортном положении.
Предохранительно-исполнительный механизм состоит из корпуса 10 и движка 7, в котором установлены капсюли-детонаторы 24 и поворотная пружина 6. Центральный капсюль-детонатор закреплен в движке бойком 23, а боковой – резьбовой втулкой 26.
В корпусе предохранительно-исполнительного механизма размещены электровоспламенитель 21, пиротехнический усилитель 22, неподвижный штыревой контакт 19 и поворотный контакт 20, имеющий механическую связь с движком 7. В транспортном положении контакты 19 и 20 разомкнуты.
Вышибной заряд предназначен для удаления взрывателя и маскировочного слоя грунта из зоны формирования кумулятивной струи перед взрывом мины. Вышибной заряд 2 (рис. 1) состоит из дюралюминиевого корпуса 17, снаряженного пороховым зарядом. Крепление ВЗ на взрывателе производится с помощью резинового кольца 10.

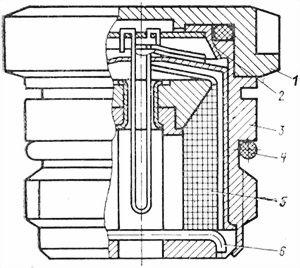

Рис. 4. Дистанционный механизм:
1 – крышка; 2 – колпачок; 3 – втулка; 4 – кольцо резиновое; 5 – катушка с нитью; 6 – скоба

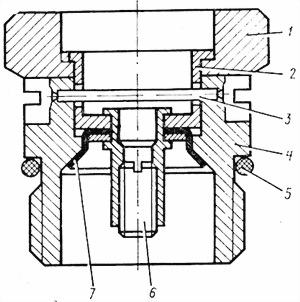

Рис. 5. Пусковой механизм:
1 – крышка; 2 и 4 – втулки; 3 – чека; 5 – кольцо резиновое; 6 – винт; 7 – колпачок

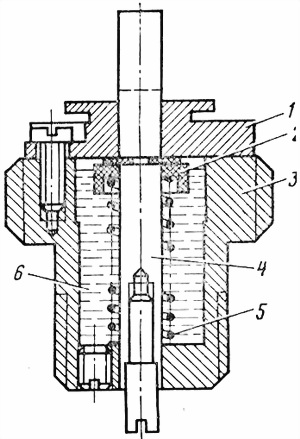

Рис. 6. Гидрозамедлитель:
1 – крышка; 2 – поршень; 3 – корпус; 4 – шток; 5 – пружина; 6 – каучук

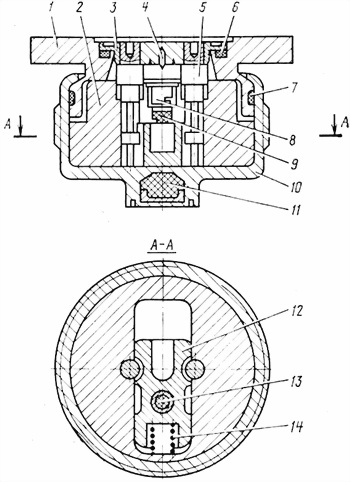

Рис. 7. Предохранительно-исполнительный механизм:
1 – втулка; 2 – корпус; 3 – крышка; 4 – жало; 5 – шток; 6 и 7 – кольца уплотнения; 8 – капсюль-воспламенитель; 9 – замедлитель; 10 – кожух; 11 – заряд передаточный; 12 – движок; 13 – капсюль-детонатор; 14 – пружина
