Противотанковая мина ТМ-89 инструкция по устройству и применению

Российской Федерации Министерство Обороны

Запрещается:

применять мины, имеющие механические повреждения или упавшие с высоты более 1,5 м;

применять в средствах механизации минирования мины, у которых высота выступания дистанционного (или пускового) механизма взрывателя больше глубины паза (вилки) ключа для ручного вырыва крышки;

устанавливать источник тока (активировать ампульный источник тока) во взрыватель при вывернутом или сработавшем (без крышки) дистанционном (или пусковом) механизме или когда рукоятка взрывателя переведена в боевое положение (зеленой

поверхностью вверх);

вывертывать дистанционный (пусковой) механизм из взрывателя, снаряженного источником тока;

перемещать установленную мину;

подносить к мине металлические предметы (автомат, каску, лопату и др.) ближе, чем на расстояние вытянутой руки от взрывателя;

устанавливать мины ближе 200 м от линий электропередачи, электрофицированных железных дорог, радио– и радиолокационных станций.

ПОДГОТОВКА МИНЫ К УСТАНОВКЕ

Последовательность выполнения операций при подготовке мины к установке должна соблюдаться в строгом соответствии с требованиями настоящей инструкции.

Для подготовки мины к установке необходимо:

осмотреть мину на отсутствие механических повреждений и проверить комплектность;

проверить на соответствие установленного во взрыватель дистанционного механизма способу установки мин (при несоответствии дистанционный механизм заменить на пусковой);

снарядить мину детонатором;

активировать (пустить) ампульный источник тока (установить в мину сменный источник тока);

установить рукоятку перевода взрывателя мины в боевое положение.

Устанавливать сменный источник тока необходимо при отсутствии во взрывателе ампульного источника тока МЦ-0,7А, что указано на этикетке упаковки.

В этом случае взрыватели комплектуются элементами типа А-332, по одному элементу на взрыватель.

Для установки источника тока (рис. 9) необходимо:

убедиться, что рукоятка перевода взрывателя находится в транспортном положении;

вставить выступы ключа в углубления заглушки под источник тока;

вывернуть ключом заглушку;

установить элемент А-332 в заглушку выпуклой частью торца наружу;

завернуть ключом заглушку с источником тока до упора и проконтролировать, чтобы она не выступала за верхнюю плоскость взрывателя;

снять булавку с чеки дистанционного (пускового) механизма взрывателя;

снять чеку дистанционного (пускового) механизма.

Если во взрыватель установлен ампульный источник тока, то при подготовке мины к установке требуется его активация (пуск).

Для активации ампульного источника тока необходимо:

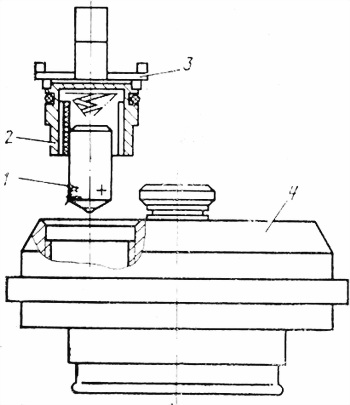

Рис. 9. Схема установки сменного источника тока:

1 – элемент А-332; 2 – заглушка; 3 – ключ; 4 –

взрыватель

вырвать за красную петлю полиэтиленовую заглушку из гнезда источника тока;

вставить в гнездо заглушки источника тока крюкообразный конец ключа и прижать рукой другой его конец до упора в корпус взрывателя (рис. 10);

вынуть ключ из гнезда.

Для установки рукоятки перевода взрывателя мины в боевое положение необходимо:

снять пломбу со стопора рукоятки взрывателя;

развернуть ключом стопор против хода часовой стрелки до упора;

уложить рукоятку в гнездо зеленой поверхностью вверх (боевое положение);

законтрить рукоятку стопором путем поворота его ключом по ходу часовой стрелки.

Подготовка мин к установке проводится отделением из семи человек. Отделение делится на три расчета по два человека.

Первый расчет вскрывает ящики с минами, проверяет комплектность, проводит их осмотр и при необходимости замену механизмов перевода взрывателей (дистанционного на пусковой).

Второй расчет устанавливает во взрывателе мин источники тока (активирует ампульные источники тока) и снаряжает мины детонаторами.

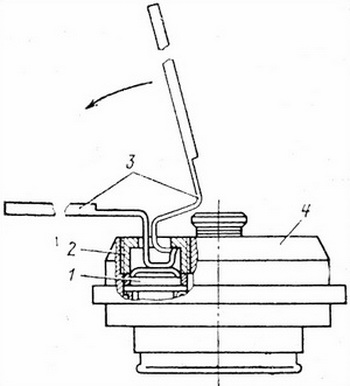

Рис. 10. Схема активации (пуска) ампульного источника тока:

1 – ампульный источник тока (элемент МЦ-0,7А); 2 – заглушка; 3 – ключ; 4 – взрыватель

Третий расчет относит подготовленные к установке мины на исходный рубеж, погрузочную площадку или укладывает мины в упаковку.

Командир отделения руководит работой расчетов, контролирует правильность, полноту и последовательность операций по подготовке мин.

При подготовке мин к установке средствами механизации все расчеты непосредственно перед загрузкой мин в контейнер (кассету) устанавливают рукоятки перевода взрывателей мин из транспортного положения в боевое.

Внимание! При подготовке мин к установке средствами механизации перед установкой рукоятки перевода взрывателей в боевое положение необходимо проверить высоту выступания ввернутого механизма (дистанционного или пускового) над крышкой взрывателя.

При подготовке мин к установке вручную перевод рукояток взрывателей из транспортного положения в боевое и вырыв крышки дистанционного (пускового) механизма осуществляются сапером самостоятельно непосредственно на месте установки.

УСТАНОВКА МИННЫХ ПОЛЕЙ

Из мин ТМ-89 устанавливаются противотанковые минные поля:

вручную – трех– и четырехрядные с шагом минирования 8…11 м в грунт или на грунт;

заградителем ГМЗ-3 – трехрядные с шагом минирования 10 м в грунт или на грунт;
