Предохранительно-исполнительный механизм предназначен для инициирования детонатора мины (после срабатывания вышибного заряда) и обеспечения безопасности мины при хранении и транспортировании. Предохранительно-исполнительный механизм (рис. 7) состоит из втулки 1, дюралюминиевой срезаемой крышки 3, кожуха 10 с передаточным зарядом 11. На срезаемой крышке закреплены стальное жало 4 и удерживающе-направляющие штоки 5. Внутри ПИМ расположен корпус 2, в котором установлены втулка 1 с капсюлем-воспламенителем КВ-Н-1 и замедлитель 9.
В транспортном положении за счет стопорения движка 12 обеспечивается механический разрыв огневой цепи на участках замедлитель – капсюль-детонатор и капсюль-детонатор – передаточный заряд.
Герметичность ПИМ обеспечивается резиновыми кольцами 6 и 7.
Детонатор предназначен для инициирования заряда ВВ мины. Детонатор (рис. 1) состоит из дюралюминиевого корпуса 15, снаряженного взрывчатым веществом 13 массой 0,14 кг. Для крепления в мине детонатор имеет фланец, образованный при завальцовке корпуса.
Структурная электрическая схема взрывателя (рис. 8) вырабатывает сигнал с индукционного датчика 1, который разделяется частотными фильтрами 2 и 3 на две составляющие: инфранизкочастотного (ИНЧ) и звукового (ЗЧ) диапазонов, каждая из которых обрабатывается соответствующим каналом. Выходы каналов через схему 12 совпадения подключены на вход исполнительного устройства 13. При совпадении во времени появляется сигнал, вызывающий срабатывание исполнительного устройства.

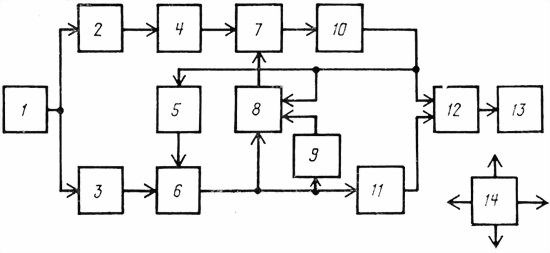

Рис. 8. Структурная электрическая схема взрывателя:
1 – датчик индукционный; 2 – фильтр низких частот; 3 – фильтр верхних частот; 4 – усилитель с двухполярным пороговым устройством низкой частоты; 5 – устройство изменения коэффициента передачи канала звуковой частоты; 6 – усилитель с однополярным пороговым устройством канала звуковой частоты; 7 – блокирующий электронный ключ; 8 и 10 – элементы памяти; 9 и 11 – временные накопительные элементы; 12 – схема совпадения; 13 – исполнительное устройство; 14 – преобразователь напряжения
РАБОТА И ПРИНЦИП ДЕЙСТВИЯ МИНЫ
При переводе рукоятки 15 (рис. 3) взрывателя в боевое положение взводится поворотная пружина 6 движка 7. После срыва крышки 1 (рис. 4) и полного извлечения на всю длину нити дистанционного механизма или после срыва крышки 1 (рис. 5) пускового механизма освобождается шток 8 (рис. 3) гидрозамедлителя, который под действием пружины 5 (рис. 6) перемещается вверх и освобождает движок 7 (рис. 3) взрывателя.
Под действием поворотной пружины движок взрывателя перемещается в боевое положение. При этом поворотный контакт 20 замыкается с контактом 19 взрывателя, источник тока 11 подключается к электрической схеме взрывателя и замыкается
За счет поворота движка 7 центральный капсюль-детонатор 24 с бойком 23 перемещается на ось симметрии взрывателя, а боковой капсюль-детонатор 24 устанавливается напротив боковой стенки кожуха 5.
Через 5…10 с после подключения источника тока электрическая схема взрывателя выходит на режим ожидания цели.
При изменении магнитного поля Земли, вызываемого проходящей над миной целью (танк, БТР и т. п.), в индукционной катушке взрывателя наводится электрический сигнал, который после усиления и обработки в электронной схеме поступает на исполнительное устройство, вызывая срабатывание электровоспламенителя 21. Форсом огня от электровоспламенителя происходит зажигание пиротехнического усилителя 22 и инициирование обоих капсюлей-детонаторов 24 взрывателя. Срабатывание бокового капсюля-детонатора обеспечивает пробитие боковой стенки кожуха 5 взрывателя, корпуса 17 (рис. 1) ВЗ и воспламенение пороха ВЗ 2. Срабатывание центрального капсюля-детонатора обеспечивает метание бойка 23 (рис. 3), который пробивает дно кожуха 5 взрывателя и срезает крышку 3 (рис. 7) с жалом 4. Давление пороховых газов ВЗ в полости кумулятивной облицовки 9 (рис. 1) приводит к перемещению вверх конической части корпуса мины с взрывателем на 25…30 мм без прорыва пороховых газов, чем обеспечивается разгон взрывателя и удаление маскировочного слоя из зоны формирования кумулятивной струи.
При срезании крышки 3 (рис. 7) жало 4 крышки накалывает и воспламеняет капсюль-воспламенитель 8. Одновременно за счет перемещения крышки со штоками 5 вниз освобождается движок 12, который под действием пружины 14 перемещается, устанавливая капсюль-детонатор 13 по одной линии с замедлителем 9 и передаточным зарядом 11. Капсюль-воспламенитель 8 зажигает замедлитель, в конце горения которого форсом огня инициируется капсюль-детонатор 13, вызывающий срабатывание передаточного заряда 11. Передаточный заряд инициирует детонатор мины, который вызывает взрыв основного заряда ВВ мины.
В процессе взрыва из облицовки мины формируется кумулятивная струя, которая пробивает днище танка и выводит из строя его внутренние агрегаты и экипаж.
При срабатывании мины под гусеницей танка выбрасывания взрывателя и образования кумулятивной струи не происходит. Разрушение элементов ходовой части танка в этом случае происходит за счет фугасного действия при взрыве заряда ВВ мины.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
К снаряжению, установке и снятию мин допускаются лица, изучившие устройство, принцип действия, правила обращения с минами и получившие инструктаж по мерам безопасности.
При обращении с миной необходимо всегда помнить, что взрыватель мины, переведенный в боевое положение, срабатывает:
от воздействия магнитного поля ферромагнитных предметов, перемещаемых вблизи мины, включая и небольшие по размерам (оружие, лопата, каска, стальной щуп и др.);
от перемещения мины в магнитном поле Земли;
от воздействия магнитных полей, создаваемых транспортом, электроустановками, линиями электропередачи, радио– и радиолокационными станциями.
При установке мин средствами механизации минирования необходимо руководствоваться указаниями по мерам безопасности и о порядке заряда мин в заградители, изложенными в руководствах по материальной части и применению «Средства механизации минирования», кн. 1 и 2 (Воениздат, 1980).
