снимать мину при наличии видимых механических повреждений у взрывателя.
Операции по снятию мины выполняются в такой последовательности:
одной рукой удерживая мину от перемещений, другой рукой вставить крюкообразный конец ключа из комплекта мины в паз стопора рукоятки взрывателя и повернуть его в горизонтальной плоскости против хода часовой стрелки на 90° до упора;
удерживая мину от перемещений, поднять рукоятку взрывателя в вертикальное положение и повернуть ее вокруг вертикальной оси по ходу часовой
опустить рукоятку в гнездо корпуса взрывателя и ключом повернуть стопор по ходу часовой стрелки на 90° до упора;
убедиться, что цвет поверхности опущенной рукоятки, обращенной наружу, красный.
Мины, установленные в грунт и перевернутые вверх дном при установке на поверхность грунта (снега), снятию не подлежат.
Отделение саперов, назначенное для поиска и снятия мин, разбивается на расчеты, состоящие из двух номеров.
Первый номер (старший), продвигаясь в указанном направлении, визуально проводит обнаружение (поиск) мин; обнаружив мину, переводит рукоятку взрывателя из боевого положения в транспортное и ставит мину на ребро.
Второй номер, продвигаясь за первым, собирает мины в группы по 3…5 шт.; при необходимости помогает в обнаружении (поиске) мин первому номеру расчета.
Командир отделения руководит работой расчетов, уточняет движение первых номеров, контролирует правильность перевода мин из боевого положения в транспортное и ведет учет снятых и не подлежащих снятию мин.
Для переноски с мест установки мин, переведенных в транспортное положение, назначается отдельная команда саперов.
Снятые мины с переведенными в транспортное положение взрывателями использованию для повторной установки не подлежат.
МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
Маркировка нанесена на цилиндрической поверхности мины, донной части детонатора и передней стенке упаковки с минами.
Маркировка содержит: шифр мины (детонатора), шифр предприятия-изготовителя, номер партии, год снаряжения, шифр ВВ. На упаковке, кроме того, наносится число мин, масса брутто и знак разрядности груза.
На учебных минах, детонаторах и упаковке наносится белая отличительная полоса, а знак разрядности груза на упаковке отсутствует.
На базы и войсковые склады мины поступают и хранятся в упаковке предприятия-изготовителя.

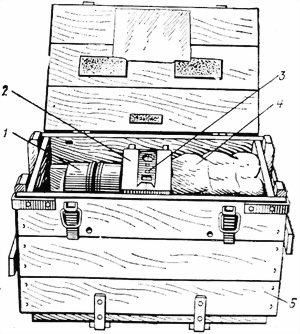

Упаковка (рис. 11) представляет собой деревянный ящик с откидывающейся на петлях крышкой, на дно которого уложены четыре мины: две крайние – взрывателями к боковым стенкам ящика, две средние – взрывателями друг к другу.
Рис. 11. Упаковка мин ТМ-89:
1 – мина; 2 –
Мины обернуты в парафинированную бумагу. Между средними минами размещен блок из полистирола, в котором находятся четыре детонатора, четыре пусковых механизма и ключ для работы с взрывателями мин.
Сменными источниками тока (элемент А-332) мины комплектуются на базах и войсковых складах. Для комплектации мин сменными источниками тока в блоке имеются четыре гнезда.
При использовании во взрывателе встроенного ампульного источника тока комплектование мин сменными источниками тока не производится.
Габаритные размеры упаковки:
длина 727 мм;
ширина 400 мм;
высота 417 мм.
Масса упаковки с минами 63,5 кг.
Мины хранятся в упаковках предприятия-изготовителя в соответствии с требованиями руководства «Склады инженерных боеприпасов. Руководство для центральных, окружных (флотских) и войсковых складов».
Гарантийный срок хранения мин 10 лет.
Мины в упаковке предприятия-изготовителя можно транспортировать всеми видами транспорта, в том числе авиадесантированием и сбрасыванием с самолетов в парашютно-десантной таре.
Рекомендуемые нормы погрузки мин в автомобильный транспорт и вертолет приведены в таблице.
| Транспорт (грузоподъемность, т; габариты кузова, м) | Количество ящиков, шт. | Всего мин, шт. |
|---|---|---|
| ГАЗ-66 (2; 2,05×3,3×0,89) | 30 | 120 |
| ЗИЛ-130 (3,75; 2,32×3,75×0,68) | 54 | 216 |
| ЗИЛ-131 (3,5; 2,3×3,58×0,93) | 48 | 192 |
| Урал-375 (2,43×3,9×0,87) | 58 | 232 |
| КрАЗ-255 (8; 2,5×4,56×0,92) | 72 | 288 |
| КрАЗ-257(8; 2,48×5,77×0,82) | 84 | 336 |
| КамАЗ-3410 (6; 2,32×4,8×0,95) | 76 | 304 |
| Вертолет Ми-8Т (4; ―) | 61 | 244 |
