Type 97. Схема

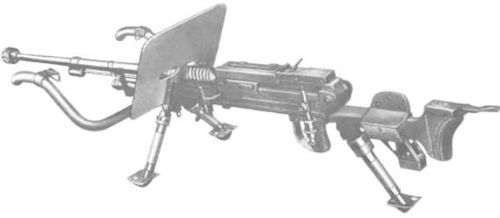

Type 97. Вариант со щитком
Патрон 20x125
Халхин-Гол. Советский солдат осматривает трофейное японское ПТР Type 97
Японское 20-мм
Ружье состояло из ствола, ствольной коробки, подвижной системы включающей в себя затворную раму, затвор и запирающий клин, противооткатного устройства, спускового механизма, станка-люльки. Автоматика действовала за счет отвода пороховых газов с расположенными под стволом двумя газовыми поршнями. Для запирания клин поднимался вверх под действием скосов на затворной раме, и сцеплял затвор со ствольной коробкой. После выстрела под действием газового поршня затворная рама начинала отходить назад и ее скосы опускали клин, отпирая при этом затвор. Длина хода ствола равнялась примерно 150 мм. Стрельба велась с открытого затвора. На ствол крепился дульный тормоз реактивного действия. Прицельные приспособления в виде мушки и стойки с диоптром были вынесены влево на кронштейнах, которые крепились к люльке. Прицел регулируемый, с установками на дальность от 100 до 1000 метров, возможна также установка оптического прицела. Коробчатый магазин с шахматным расположением семи патронов крепился сверху. Окно магазина закрывалось крышкой. К люльке крепился приклад с резиновым амортизатором, наплечником и «щекой», пистолетная рукоятка и дополнительная рукоятка для левой руки. В качестве опоры использовались регулируемые по высоте сошки и третья задняя также регулируемая опора. Их положение фиксировалось стопорными втулками. В люльке имелись гнезда для присоединения двух трубчатых рукояток для переноски: спереди и сзади. С помощью этих рукояток ружье переносилось в бою тремя-четырьмя солдатами. К ПТР был разработан съемный щит, но он почти никогда не применялся. Ружье могло вести огонь очередями, но при этом показывало слишком низкую кучность. Еще одним большим недостатком была отдача. Противооткатное устройство, даже в совокупности с мощным дульным тормозом, который гасил 60 % силы отдачи, на практике оказалось малоэффективным. Из-за сильной отдачи у японских бронебойщиков были случаи перелома ключицы. Оружие имело также значительный вес, который с полным магазином и съемным щитком достигал 68 кг. Ружье было хорошо устойчиво на позиции, но маневр огнем по фронту был затруднителен. Громоздкое оружие использовалось в основном в обороне. Расчеты предпочитали работать на подготовленной позиции с заранее пристрелянными точками и рубежами.
Советские танкисты познакомились с этим оружием на Халхин-Голе в 1939 году, где оно успешно применялось против советских легких танков БТ-5 и БТ-7. Потом оно ограниченно использовалось в боях на островах Тихого океана, где показало неплохие результаты в борьбе с легкими американскими танками, бронемашинами и десантными БТР (пока они не начали применяться массово), но оказалось малоэффективным против средних танков. Всего выпущено чуть более 400 единиц этого оружия. Разработанные к концу войны новые опытные ПТР японская промышленность уже не успела пустить в серийное производство.
Тактико-технические характеристики:
Патрон — 20x125, вес бронебойного снаряда — 159,4 г, начальная скорость бронебойного снаряда — 865 (950) м/с, дульная энергия бронебойного снаряда — 59,6 КДж, начальная скорость осколочного снаряда — 750 м/с, общая длина — 2100 мм, длина ствола — 1250 мм, вес без патронов и щитка — 50 кг, вес с полным магазином и щитком — 68 кг, скорострельность одиночными — 10 выстр./мин, скорострельность очередями — 25 выстр./мин, прицельная дальность — 1000 м, емкость магазина — 7 патронов, бронепробиваемость (под углом встречи 90°): на расстоянии 250 м — 30 мм, на расстоянии 700 м — 20 мм.
Источники:
Книги:
С.
С. Монетчиков «Пехотное оружие Третьего Рейха. Противотанковые ружья Вермахта»
Р. Лидшун, Г. Воллерт «Стрелковое оружие вчера»
А. Карпенко «Автоматические гранатометы-оружие XX века»
Д. Болотин «История советского оружия и патронов»
В. Маркевич «Ручное огнестрельное оружие»
«Противотанковое ружье Курчевского» (наставление 1934 года)
А. Широкорад «История авиационного вооружения»
А. Широкорад «Энциклопедия отечественной артиллерии»
Журналы:
«Популярная механика»
«Калашников»
«Оружие»
«Техника и вооружение»
Сайты:
http://weapon.at.ua/
http://www.firstwar.info/
http://www.antitank.co.uk/
http://www.armyguide.ru/
http://ru.wikipedia.org/
http://www.gunsite.narod.ru/
http://www.quarry.nildram.co.uk/index.htm
http://forum.valka.cz/
http://bratishka.ru/
http://www.waronline.org/
http://cartridgecollectors.org/
http://talks.guns.ru/
http://www.kalashnikov.ru/
http://vpk-news.ru/
А также личный архив автора
Часть третья
Крупнокалиберные снайперские винтовки
Крупнокалиберные снайперские винтовки являются прямыми потомками противотанковых ружей и появились на вооружении западных стран в конце 70-х-начале 80-х годов двадцатого века. В России такие образцы стали появляться в первой половине 90-х годов. Они (для краткости и удобства будем называть это оружие КСВ), в отличие от ПТР не предназначены для поражения танков и свое применение нашли в: поражении небронированной и легкобронированной техники, уничтожении блиндажей и легких укреплений противника, уничтожения самолетов и вертолетов на стоянках, складов с боеприпасами и ГСМ, борьбе со снайперами противника на больших дальностях (до 1500 и даже до 2000 м), в спецоперациях для поражения особо приоритетных целей. Впервые КСВ появились на вооружении американской армии. Это были изделия фирм Research Armament Industries (RAI), Mac Millan и Barett Firearms Manufacturing.
США бесспорно являются родиной этого вида оружия, ибо по всей видимости первой крупнокалиберной действительно снайперской винтовкой необходимо признать ныне старинную, а на то время совершенную американскую винтовку Sharps калибра .50, которую индейцы Дикого Запада называли «стреляющей дальше пушки». В 1874 году, Билл Диксон произвел уникальный выстрел убив индейца с дистанции 1538 ярдов (около 1400 м). Однако такие выстрелы естественно не могли быть надежно повторяемыми при существующих в то время патронах на дымном порохе, и массовой технологии изготовления винтовочных стволов.
Еще более дальними предками КСВ, чем противотанковые ружья можно считать тяжелые крепостные ружья, использовавшиеся в XIX веке, например, русскими войсками под Плевной во время Русско-турецкой войны 1877–1878 годов, а в течение Первой мировой войны англичане применяли винтовки под сверхмощный охотничий патрон.600 Nitro-Express для поражения целей за бронещитами из окопов. Предпосылки создания крупнокалиберных снайперских винтовок возникли именно во время Первой Мировой. Вот цитата из книги британского майора Х. Хескет-Притчарда «Снайперы Первой Мировой», которая впервые была переведена на русский еще в 1925 году: «Относительно типа винтовки для стрелков-истребителей, нужно отметить, что наша винтовка обладает слишком слабым бронебойным действием, и, учитывая все более повышающуюся степень бронирования боевых машин разного назначения, пожалуй, придется подумать о снабжении такого стрелка более тяжелым типом винтовки с сильным бронебойным действием».
Эксперименты же с использованием ПТР в роли дальнобойных снайперских винтовок (естественно штучного изготовления со специально изготовленными снайперскими патронами) проводились в СССР еще в конце 30-х годов. Подобные опыты проводились в гитлеровской Германии и Польше. В СССР и Германии штучные серии подобного оружия состояли на вооружении некоторых диверсионных подразделений и использовались во Второй Мировой войне. Упоминания об этом оружии встречаются, например, в работах одного из отцов-основателей русского спецназа И. Г. Старинова. Также до сих пор ходят легенды о некоем офицере британской армии, который во время Корейской войны использовал самодельную однозарядную винтовку со стволом от 12,7 мм пулемета. Кроме того в Корейской войне англичанами ограниченно применялось в этой роли ПТР «Бойз». Есть сведения, что во время вьетнамской войны американцами проводились опыты в этом направлении, а также боевые испытания таких винтовок.
