Противотанковые ружья и их наследники

Райгородецкий Александр

ПТР выпускалось государственной фирмой VKT с 1940 по 1944 год и всего было выпущено 1906 ПТР. Первые образцы создавались под оригинальный 20 мм патрон конструкции того же Лахти 20x138В, но в серии противотанковое ружье Lahti L-39 выпускалось под немецкий 20 мм патрон от зенитных пушек FlaK 30 и FlaK 38 или швейцарские патроны 20x138 мм с пулей массой 147,5 г и стальным сердечником от швейцарского ПТР Solothurn S-18/1000 с латунной гильзой слабобутылочной формы с донным упором, снаряженными бронебойно-зажигательно-трассирующими снарядами.

Ружье самозарядное, полуавтоматическое, автоматика работает за счет отвода части пороховых газов из канала ствола. ПТР состояло из ствола с газовой камерой, плоским дульным тормозом и дырчатым деревянным кожухом, ствольной коробки, спусковой рамы, запирающего, ударного и спускового механизмов, прицельных приспособлений, затыльника, магазина и сошки. Со ствольной коробкой ствол соединялся гайкой. Сцепление затвора со ствольной коробкой —

вертикально перемещающимся клином. Запирание и отпирание производилось выступами затворной рамы, выполненной отдельно от штока с поршнем. В затворе монтировались ударник с боевой пружиной, выбрасыватель и досылатель. Качающаяся рукоятка перезаряжания располагалась справа. Газоотводный механизм имеет регулировку диаметра отверстия на четыре положения: 1,5 — 1,8 — 2,2 — 2,5 мм, что нужно для обеспечения стабильной работы оружия в любых климатических условиях и при любой загрязненности механизмов оружия. Канал ствола при выстреле запирается поворотом затвора. Флажок предохранителя расположен с левой стороны оружия, у пистолетной рукоятки. Рукоятка взведения затвора двусторонняя. Приемник коробчатого магазина расположен сверху, при снятом магазине он закрывается крышкой. За магазином, также сверху, расположена защелка магазина. Приклад имеет резиновый затыльник, на левой стороне ствольной коробки расположена щека. Ствол имеет компенсатор с пятью рядами отверстий, в походном положении он закрывается жестяным кожухом для предотвращения попадания в него грязи и снега. Прицел открытый секторный, он вынесен на левую сторону оружия. Станок для L-39 лыжного типа, он имеет поворотные сошки, повышающие его продольную устойчивость ружья при стрельбе. Интересной особенностью финского ружья было наличие двух спусковых механизмов: заднего — для удержания на боевом взводе подвижной системы и переднего — для удержания ударника. Передний спусковой механизм действует только тогда, когда подвижная система находится в крайнем переднем положении и произошло полное запирание затвора. Задний спусковой механизм обеспечивает более интенсивное охлаждение ствола, задерживая подвижную систему в заднем положении после каждого выстрела. Передний спусковой механизм позволял вести только одиночный огонь. Коробчатый секторный магазин с шахматным расположением 10 патронов крепился сверху. Для удобной стрельбы ружье имело сошки, состоявшие из двух лапок, откидывающихся вперед, и двух лыж для транспортировки ружья по снегу и грунту. В конструкции ПТР просматривается учет специфических северных условий применения: минимальное количество отверстий в ствольной коробке, щиток окна магазина, лыжи, удобный для переноски на холоде деревянный кожух на стволе.

В 1944 году была разработана облегченная (из-за конструкции нового станка) — вес без магазина 48 кг, версия противотанкового ружья — VKT L-39/44 (20 pst.kiv L-39/44), которая имела возможность ведения автоматического огня (скорострельность стрельбы очередями составляла 100 выстр./мин). Оно имело более эффективный дульный тормоз-компенсатор.

Для обслуживания этого оружия достаточно одного стрелка, но для транспортировки нужно два человека.

Тактико-технические характеристики:

Патрон — 20x138В, общий вес — 52,9 кг, вес с патронами и станком — 57,7 кг, общая длина — 2240 мм, длина ствола — 1393 мм, боевая скорострельность — 30 выстр./мин, начальная скорость пули — 825 м/с, прицельная дальность — 1400 м, максимальная дальность полета пули — 6500 м, емкость магазина — 10 патронов, бронепробиваемость (при угле встречи 90°): на расстоянии 100 м — 30 мм и на расстоянии 300 м — 25 мм.

Чехословакия

Противотанковое ружье W/7,92

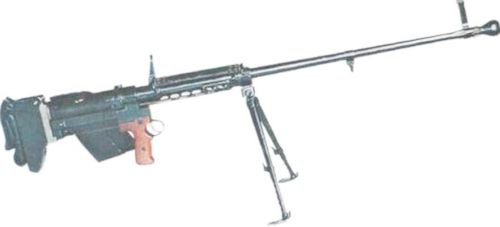

Вид слева

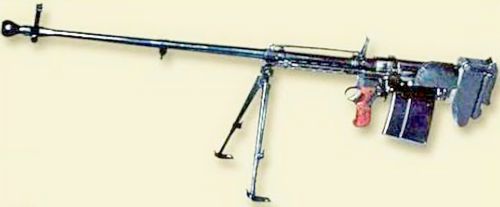

Вид справа

Вид крупным планом на пистолетную рукоятку и магазин

Немецкий патрон 7,92x94 мм

W/7,92 чехословацкое самозарядное противотанковое ружье. Разработано специалистами Waffenakademie в Брно и привлеченными чешскими оружейниками фирмы Waffenwerke Brunn (так назывался в годы оккупации концерн Zbrojovka Brno)

в 1940–1941 годах и в небольшом количестве состояло под индексом PzB M.SS.41 или PzB.41 (t) на вооружении в частях Waffen SS. Вполне возможно, что это ружье является первым оружием, созданным по схеме «буллпап» и принятым на вооружение.

Самозарядное противотанковое ружье работает на использовании энергии отдачи, имеет ствол с коротким ходом, однокамерный дульный тормоз и смонтированный на корпусе плечевой упор с откидывающейся верхней планкой. За счет того, что ствол, корпус и приклад находятся на одной линии сила отдачи заметно слабее. Основную часть энергии компенсирует дульный тормоз, а остальное поглощается эластичной обивкой приклада.

Под корпусом расположен кожух с отверстиями, с левой стороны есть мягкая накладка для щеки. На стволе есть антабка для ремня. Под стволом находятся складные сошки. Спусковой механизм скомбинирован с пистолетной рукояткой и находится перед магазином, который в свою очередь слегка отклонен влево вверх. Магазин вставляется снизу. Его емкость составляет 10 патронов. Также были магазина на 5 патронов. Патроны используются немецкие типа Р.318 7,92x94 мм. Практическая скорострельность достигает 20 выстрелов в минуту. С дистанции 100 метров по нормали пуля пробивает 30 мм броню, а с 300 метров — 20 мм.

Ружье M.SS.41 предназначалось для борьбы с легкими танками и другими легкобронированными целями, а также для стрельбы по амбразурам долговременных огневых сооружений. Конструктивно чехословацкое ружье было выполнено по схеме "Bull-Pup". Во время перезаряжания стрелку, также как и в немецком PzB.39, не требовалось снимать руки с пистолетной рукоятки, поскольку за эту рукоятку он вручную продвигал ствол вперед-назад. Запирание ствола осуществлялось соединительной муфтой, на которой монтировалась пистолетная рукоятка, с собранным спусковым механизмом и предохранителем. В этом ружье отсутствовал затвор в обычном понимании. Затвор являлся частью неподвижного затыльника и сцеплялся со стволом соединительной муфтой, посаженной на ствол на резьбовой посадке. Вращение муфты происходило при движении пистолетной рукоятки управления огнем вперед-вверх. Затем с продвижением рукоятки вперед начиналось движение ствола. Направляющей для ствола с муфтой служил перфорированный кожух. При обратном движении ствол находил на патрон, удерживаемый зацепом выбрасывателя. Поворотом пистолетной рукоятки управления огнем вниз ствол запирался с затвором. Спусковой механизм смонтирован в пистолетной рукоятке, на левой стороне которой имелся флажковый предохранитель. Ударный механизм ударникового типа. Прицельные приспособления состояли из откидных мушки и прицела, рассчитанного для стрельбы на дальность 500 метров.

При смене позиций на поле боя ПТР транспортировалось за рукоятку для переноски, а на марше — оружие крепилось за спиной стрелка на специальном приспособлении для переноски с ремнями, схожем с рюкзаком.

Выпуск противотанковых ружей PzB M.SS.41 / PzB-41(t) был довольно ограничен. На базе этой конструкции чешскими инженерами было разработано опытное однозарядное противотанковое ружье W-15 калибра 15 мм.

Достаточно легкое и компактное ружье могло бы составить серьезную конкуренцию немецкому PzB.39. Но и чехословацкое ружье было бессильно против средних и тяжелых танков союзников. Сыграло свою отрицательную роль и слишком высокая себестоимость производства. После изготовления нескольких тысяч W/7,92 их выпуск фирмой Waffenwerke Brunn был прекращен.

Тактико-технические характеристики:

Патрон — 7,92x94, общий вес без патронов — 13,1 кг, общая длина — 1360 мм, длина ствола — 1100 мм, боевая скорострельность — 20 выстр./мин, прицельная дальность — 500 м, начальная скорость пули — 1175 м/с, емкость магазина — 5 или 10 патронов, бронепробиваемость (под углом 90°): на расстоянии 100 м — 30 мм и на расстоянии 300 м — 20 мм.

Противотанковое ружье W/15

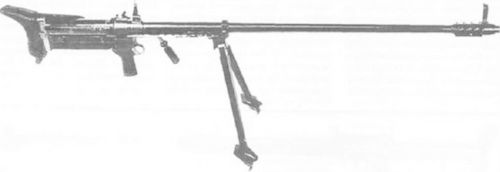

Вид справа

Вид слева

Патрон 15x104 от пулемета ZB.60

Ружье W/15 было создано в 1940–1941 годах на основе ружья W/7,92 под патрон от тяжелого пулемета ZB.60 15x104 мм. Но в отличии от него являлось однозарядным оружием. По одним сведениям ружье никогда не выпускалось серийно. По другим — небольшая партия этого оружия была поставлена в Италию. Также есть данные, что ПТР W/15 в небольшом количестве состояло на вооружении под индексом PzB.42 в частях Ваффен СС.
