Тактико-технические характеристики:
Патрон — 14,5x114, вес пули — 62,6-64,6 г, дульная энергия пули — 29,8-32 КДж, вес тела пулемета без патронов — 47,5 кг (КПВ) и 52,5 кг (КПВТ), вес станка Харыкина — 105 кг, вес треноги Барышева — 39 кг, общая длина — 2000 мм (КПВ) и 1980 мм (КПВТ), длина ствола — 1350 мм, начальная скорость пули — 990-1000 м/с, техническая скорострельность — 550–650 выстр./мин, боевая скорострельность — 70–90 выстр./мин, прицельная дальность — 2000 м, дальность прямого выстрела (высота цели 2,7 м) — 1050 м, эффективная дальность — 1600 м, предельная дальность полета пули — 9000 м, емкость ленты — 40 патронов (КПВ) и 50 патронов (КПВТ), вес коробки с патронами — 9,5 кг, бронепробиваемость по нормали: на расстоянии 500 м — 32 мм и на дальности 1000 м — 20 мм.
Соединенные Штаты Америки

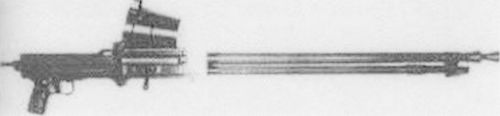

Экспериментальное противотанковое ружье Т1
ПТР

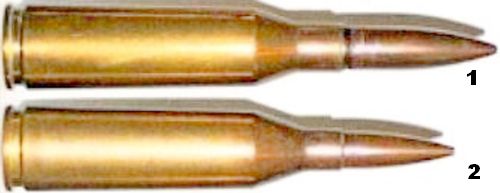

Патроны: (1) 15,2x114 (.60) и (2) 12,7x114
В США созданию противотанковых ружей никогда не уделялось большого внимания и там считали, что основная тяжесть борьбы с танками должна лечь на противотанковую артиллерию. Противотанковые ружья собственной конструкции никогда не состояли на вооружении американской армии (во время ВМВ США приняли на вооружение британское ПТР «Бойс»), хотя теоретические проработки концепции противотанкового ружья начались в Америке в начале тридцатых годов двадцатого века. В течении долгого времени без внимания оставался проект компании Springfield Armory. Военные почему-то решили совместить ПТР и гранатомет и требовали создание ружья, которое могло бы выстреливать 60-мм противотанковые кумулятивные гранаты, которые к тому времени были созданы. В итоге для этих гранат был создан и принят на вооружение ручной противотанковый гранатомет М1 Bazooka.
К марту 1939 года патроны для еще пока не существующего противотанкового ружья были готовы. Первые испытания спрингфилдского ПТР прошли 30 октября 1942 года. Автоматика этого оружия работала за счет отвода пороховых газов из канала ствола. Питание боеприпасами происходило из примыкаемой справа обоймы на пять или восемь патронов. В июне 1944 года эта разработка была отклонена окончательно.
В качестве боеприпаса использовался специально созданный для этого оружия патрон калибра.60 или 15,2x114 в метрической системе. На основе этой же гильзы был создан патрон 12,7x114. Проектировалось ли это оружие двухкалиберным с возможностью смены стволов или же разрабатывался отдельный вариант под патрон 12,7x114 мне выяснить не удалось. Пуля патрона.60 (15,2x114) весила 76 граммов и имела начальную скорость 1100 м/с, а патрон 12,7x114 имел две пули: тяжелую весом 43 грамма и начальной скоростью 1200 м/с и легкую весом 32 грамма и начальной скоростью 1340 м/с.
В 1939 году под патроны калибра.60, к которым тогда еще не было создано ружье, решили разработать авиационный крупнокалиберный пулемет Т17, основанный на конструкции немецкого MG.151. Этот проект вступил в активную фазу в 1942 году и закончился в 1946 году. Было заказано 5000 экземпляров, но произведено только 300 и ни один из них также не поступил на вооружение. Патрон.60 использовался и в некоторых послевоенных разработках: в первых опытных вариантах авиационной пушки М39 и также в первых опытных вариантах авиационной пушки с вращающимся блоком из шести стволов, которая позже стала называться М61 «Вулкан».
Финляндия
Опытный тяжелый пулемет VKT Lahti L-35/36

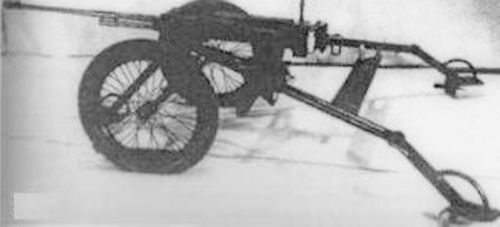

L35/36 на колесном станке
L35/36 с барабанным магазином
Создание финского противотанкового ружья началось с серьезного обсуждения о выборе калибра для него. Некоторые чиновники финской армии хотели иметь оружие калибра 12,7 мм, некоторые — 13,2 мм и часть обсуждавших, включая самого Лахти были сторонниками создания тяжелого ружья под 20-мм патроны. Обсуждение этого вопроса разделило финское армейское руководство на два лагеря. Проблема с принятием 20-мм оружия состояла в том, что тогдашние 20-мм боепрпасы не могли обеспечить достаточно большую скорость снаряду. Наибольшее число сторонников было у 12,7 мм калибра, но фактически в этом варианте не было создано ни одного опытного образца. Ситуация с 13,2 мм калибром сильно отличается от двух предыдущих — начиная с 1934 года было проведено огромное количество испытаний различных боеприпасов
Все версии этого оружия произведены в VKT (Valtion Kivaaritehdas — государственная оружейная фабрика). Лахти проектировал свое оружие с автоматикой работающей за счет отвода газов, как полуавтоматическое. Стрельба велась с открытого затвора.
Были созданы только 6 опытных образцов 13,2 мм тяжелых пулеметов L-35/36 в различных вариантах с коробчатыми магазинами на 8 или 15 патронов, а также с барабанными магазинами на 20, 32 или 60 патронов. Три из них использовались во время Зимней войны с Советским Союзом. Кроме того был разработан один двуствольный вариант. Для оружия был создан колесный станок. Для удобства транспортировки оно могло разбираться на четыре части. Пулемет мог сниматься со станка и использоваться с прикладом и сошками. В таком варианте вес составлял 30 кг.
Боеприпасы для этого пулемета 13,2x118В мм являлись финской разработкой. Чуть позже Лахти спроектировал патрон 13,2x120 мм потому, что предыдущий вариант не развивал требуемую начальную скорость 1000 м/с. В этих боеприпасах использовались следующие типы пуль: финская 50-граммовая бронебойная, финская трассирующая, французская трассирующая весом 49,5 грамм (в 1938 году поставлено 5000 штук), французская 50-граммовая бронебойная (в 1938 году поставлено 500 штук, также применялись зажигательные пули венгерского производства. Финские бронебойные пули имели стальной сердечник и томпаковую оболочку.
Обстрел советского легкого танка Т-26 с расстояния 30 метров показал полную неэффективность 13,2 мм боеприпасов и проект этого оружия был заморожен окончательно.
Тактико-технические характеристики:
Патрон — 13,2x118В или 13,2x120, вес патрона — 160 г, вес пули — 50 г, общий вес системы — 70–75 кг, вес в варианте с сошками и прикладом — 30 кг, общая длина — 1800 мм, темп стрельбы — 500–600 выстр./мин, начальная скорость пули — 950-1000 м/с, емкость магазина — коробчатые на 8 или 15 патронов или барабанные на 20, 32 или 60 патронов, предельная дальность полета пули — 5400 м, бронепробиваемость (согласно испытаниям): при скорости пули 1000 м/с и угле встречи 60° — с расстояния 300 м — 22 мм, с расстояния 500 м — 18 мм, с расстояния 1000 м — 12 мм и при скорости 950 м/с и угле встречи 60° — с расстояния 300 м — 15 мм, с расстояния 500 м — 13 мм, с расстояния 1000 м — 7 мм.

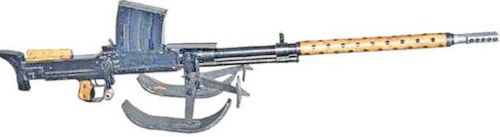

Тяжелое противотанковое ружье VKT Lahti L-39
Патрон 20x138В
Тяжелое противотанковое ружье Lahti VKT L-39 было создано конструктором Аймо Йоханнесом Лахти в конце мая-начале июня 1939 года. На вооружение Финской армии противотанковое ружье Lahti VKT L-39 было принято 6 сентября 1939 года под наименованием 20 pst.kiv L-39 (20 panssarintorjuntakivaaru L-39). Серийно выпускалось на Финском государственном оружейном заводе Valtion Kivaaritehdas (VKT). Первоначально применялось для борьбы с легкобронированными танками и самоходными орудиями, но уже к 1941 году его бронепробиваемости стало недостаточно и его начали использовать в основном для подавления огневых точек, укреплений и стрельбы по самолетам. Помимо того, это противотанковое ружье использовали и как антиснайперское средство. Ружье активно использовалось финской армией в ходе Зимней войны с СССР и позже в ходе Второй Мировой войны. Состояло на вооружении финской армии до начала 60-х годов.
Лахти уже имел опыт создания противотанковых средств. До этого он разрабатывал 13-мм тяжелый противотанковый пулемет L35/L39. Было решено, что снаряд 20-мм патрона фирмы Solothurn будет более эффективной против брони танков. Было разработано мощное противотанковое ружье, которое пришлось очень к месту — несмотря на относительно небольшую начальную скорость бронебойного снаряда (чуть более 800 м/с), она на расстоянии 100 м под углом 90° пробивала броню толщиной 30 мм, то есть броню любого советского легкого танка того времени будь то Т-26, БТ-2, БТ-5 или БТ-7.
