Производство ружья осуществляла фирма Waffenwerke Brunn. Запирание и отпирание затвора осуществлялось за счет движения подвижного ствола. При движении ствола вперед происходило его открывание и экстрагировалась стреляная гильза, а при обратном ходе ствола — патрон попадал в патронник. При повороте ствола влево происходило его запирание и оружие было готово к стрельбе. В отличие от однокамерного дульного тормоза ПТР W/7,92 это ружье было снабжено более эффективным трехкамерным дульным тормозом, существенно снижавшим отдачу при выстреле. Складная двуногая сошка была смонтирована в центре тяжести оружия. Плечевой упор подпружинен. Откидной прицел стоечного типа был рассчитан на фиксированные дальности стрельбы — 300, 600 и 800 м, хотя эффективная дальность стрельбы не превышала 300 м. Несмотря на гораздо более мощный патрон W/15 имело примерно такие же боевые характеристики как и W/7,92. При начальной скорости пули 900 м/с его бронепробиваемость по нормали составляла 28 мм на дистанции 100 м, и 18 мм — на 300 м. Общая масса не превышала 18,5 кг. Практическая скорострельность достигала 10–12 выстрелов в минуту.
При
Тактико-технические характеристики:
Патрон — 15x104, общий вес без патронов — 18,5 кг, общая длина — 1700 мм, длина ствола — 1500 мм, боевая скорострельность — 10 выстр./мин, прицельная дальность — 800 м, начальная скорость пули — 900 м/с, емкость магазина — однозарядное, бронепробиваемость (под углом 90°): на расстоянии 100 м — 28 мм и на расстоянии 300 м — 18 мм.
Опытные чехословацкие противотанковые ружья
В 1940–1942 годах инженером Й. Кинчлем на основе немецкого ПТР времен Первой Мировой войны Mauser M.1918 было сконструировано несколько образцов опытных (как однозарядных, так и самозарядных) ПТР с коническим каналом ствола (по принципу Герлиха) калибра 9/7 мм, 11/7,92 мм и 15/11 мм. Чешскому инженеру удалось добиться резкого повышения бронепробиваемости оружия подняв начальную скорость пули до 1250 м/с у ружья L/11 калибра 11/7,92 мм и до 1400 м/с у ружья L/15 калибра 15/11 мм. Винтовка L/11 имела общую длину 885 мм и длину ствола 625 мм. Она была самозарядной и стреляла пулями типа SmK. Винтовка L/15 имела общую длину 1095 мм и длину ствола 745 мм. Еще один вариант калибра 15/11 мм проходил испытания в двух вариантах: как однозарядный и как самозарядный. Самозарядный образец оснащался примыкаемым сверху магазином, пистолетной рукояткой, ручкой для переноски и складными сошками. Его вес составлял 27 кг, а начальная скорость пули была 1370 м/с.
В годы Второй Мировой Войны инженеры фирмы Waffenwerke Brunn братья Вацлав и Эмануэль Холеки, а также Й. Коуцки работали над многочисленными проектами ПТР. Среди них были 12 мм (и также были варианты 15 мм) магазинные ZK.395 (патрон 12x165, общая длина 1850 мм, длина ствола 1500 мм, вес без патронов 16,5 кг, емкость магазина — 5 патронов) и ZK.384 (патрон 12x165, общая длина 1500 мм, длина ствола 1300 мм, вес без патронов 15 кг, начальная скорость пули 1300 м/с, емкость магазина — 5 или 10 патронов), 7,92 мм однозарядное ZK405 (патрон 7,92x97, общая длина 1615 мм, длина ствола 1450 мм, вес без патронов 9,5 кг), 7,92 мм магазинное ZK.406 (патрон 7,92x94, общая длина 1720 мм, длина ствола 1395 мм, вес без патронов 11,5 кг), 7,92 мм самозарядное ZK.407 и 15 мм самозарядное ZK.416.

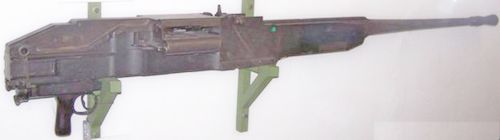

ПТР ZK.416 под патрон 15x96 Mauser
Патрон 15x96 мм Mauser
Очень интересным образцом являлось также опытное ПТР ZK.382, что следует далее на фотографии.

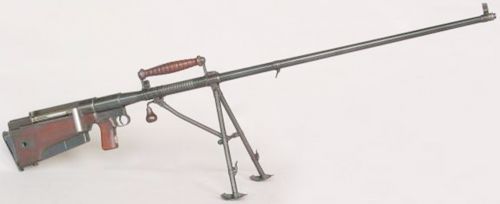

ZK.382

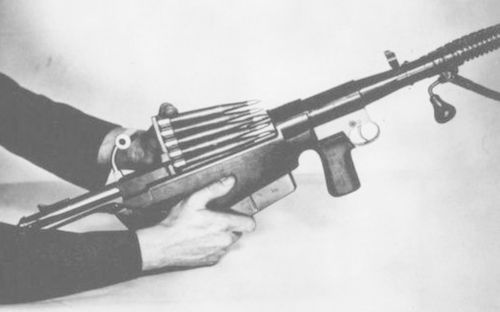

ZK.382. Хорошо видны вставляемые с помощью обоймы патроны
Это ружье было создано под экспериментальный чешский патрон ZVV 7,92x145 мм с бронебойной пулей. Начальная скорость пули достигала 1270–1300 м/с. Показатели бронепробивамости были очень хорошими для такого калибра. Вес ружья без патронов составлял 12,5 кг, общая длина 1720 мм, длина ствола 1250 мм, а емкость магазина составляла пять патронов.
Далее следует еще один опытный образец, о котором уже говорилось выше — ружье ZK.384. Оно создано под экспериментальный патрон 12x165 мм. Начальная скорость пули его составляла 1300 м/с. Общая длина его 1500 мм, длина ствола 1300 мм, вес без патронов 15 кг, емкость магазина — 5 или 10 патронов.
ZK.384

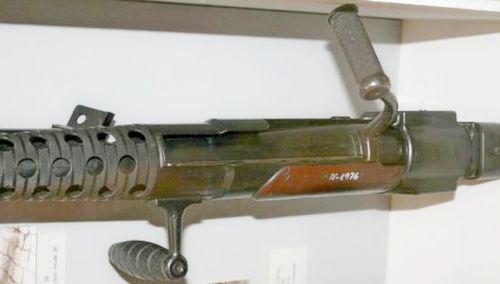

ZK.384. Затвор. Крупный план.
ZK.384.
Следует рассказать более подробно о еще одном опытном образце чехословацких ПТР, о котором также кратко упоминалось выше — ружье ZK.395, которое проходило испытания в конце 1941 — начале 1942 года и даже получило немецкое обозначение PzB.244. Фотографий или рисунков его мной к сожалению не найдено. Ружье создавалось под уже упомянутый экспериментальный патрон 12x165 мм. Начальная скорость пули была 1260–1300 м/с. Это ружье также было создано по схеме «буллпап». ZK.395 представляло собой магазинное ружье с ручным перезаряжанием и автоматической экстракцией гильзы. Емкость магазина составляла пять патронов и он мог заряжаться из обоймы. Магазин располагался снизу. В рукоятке управления огнем, которая располагалась с правой стороны ствола и одновременно служила для перезарядки оружия, был смонтирован спусковой механизм. Приклад имел пружинный амортизатор, который вместе с дульным тормозом обеспечивал довольно эффективное снижение отдачи. Габариты ружья были следующими: общая длина 1850 мм, длина ствола 1500 мм, вес без патронов 16,5 кг. В оружии отсутствовали механические прицельные приспособления и вместо них устанавливался оптический прицел. На стволе также крепилась рукоятка для переноски. Использовались также сошки телескопической конструкции, что позволяло изменять высоту оружия. При очень высокой начальной скорости 12 мм пули около 1300 м/с показатели бронепробиваемости были следующими: при угле встречи 90° на расстоянии 100 м — 32 мм, на расстоянии 300 м — 28 мм, на расстоянии 700 м — 20 мм. Рассеивание при стрельбе на дальности 100 м составляло 7,5x14 см, на дальности 200 м — 11,5x22 см, на дальности 300 м — 23,5x30 см. Но невысокая живучесть ствола, что вообще характерно для систем с высокой баллистикой, а также нестандартный для Германии калибр 12 мм послужили причиной для отказа Вермахта от этого оружия. Однако небольшая партия этого оружия, наряду с некоторыми другими вышеупомянутыми опытными системами прошли боевые испытания на Восточном фронте, которые оказались вполне удачными.
В заключении будет рассказано о тяжелом крупнокалиберном пулемете ZB.60, который изначально проектировался как автоматическое противотанковое оружие.
Крупнокалиберный пулемет ZB.60
ZB.60 Тело пулемета
Патрон 15x104
ZB.60 на колесном станке
ZB.60 на треножном станке
Разработка крупнокалиберного пулемета ZB-60 была начата в конце двадцатых годов в рамках конкурса на скорострельное противотанковое оружие малого калибра (не более 20 мм). Первоначальные опыты, проводившиеся заводами в Брно и Праге, велись с оружием калибра именно 20 мм, однако позже завод в Брно начал экспериментировать с пулеметами меньшего калибра. Оружие должно было использоваться как «противотанковое», так и как зенитное. В 1929 году стало ясно, что надо четко разделить оружие для поражения воздушных и бронированных целей. В 1929 году военные более конкретно выразили свои требования. На заводе в Брно был заказан пулемет на универсальном колесном станке. Осенью 1929 года завод представил несколько образцов калибра 13,4 мм и 14,5 мм. Испытания продолжались до 1932 года, но результатов не дали и генеральный штаб дал еще год на доработку оружия. В апреле командование опять поменяло требования, заявив что в первую очередь требуется пулемет для противовоздушной обороны и лишь в исключительных случаях он должен применяться против наземных бронированных целей. Появлялись и испытывались новые проекты, но не один из них так и не удовлетворил все выдвигаемые к нему требования и таким образом к 1934 году, после нескольких лет экспериментов не удалось получить каких-либо практических результатов. Но работа над проектом крупнокалиберного пулемета продолжалась и далее.
Патрон 15x104 мм для нового пулемета был разработан на оружейном заводе Skoda, и первые серийные образцы 15-мм пулемета ZB.60 появились к 1937 году. В том же году лицензию на это мощное оружие приобрела британская компания Birmingham Small Arms (BSA) и в результате чешский пулемет стал более известен в мире как «15-мм танковый пулемет Besa Mk. I», состоявший на вооружении бронетанковых войск Великобритании. Сама чешская армия до начала немецкой оккупации так и не смогла приобрести новые пулеметы для своей армии, а среди заграничных покупателей этого оружия, кроме Великобритании, были еще Греция, Иран и Югославия. Некоторое количество пулеметов ZB.60, выпущенных в Брно под немецкой оккупацией, досталось и Вермахту. После Второй мировой войны выпуск пулеметов ZB.60 не возобновлялся. Стоит сказать еще вот что: до появления советского пулемета Владимирова КПВ под патрон 14,5x114 мм ZB.60 был самым мощным крупнокалиберным пулеметом (дульная энергия его пули составляла чуть более 30 КДж).
