Ракетные танки

Коллектив авторов

Ракетный танк ИТ-I ("объект 150") с комплексом управляемого вооружения 2К4"Дракон" (тема 2)

Разработка ракетного танка была поручена заводу № 183 (главный конструктор Л.Н.Карцев) на совещании в 1956 г. у заместителя председателя Совета Министров СССР В.А.Малышева. В ОКБ-520 завода №183 приняли решение создавать ракетный танк на базе серийного танка, а вместо пушки установить ракетное вооружение.

Проектирование ракетного комплекса "Дракон" началось по Постановлению СМ от 8 мая 1957 г. в рамках темы №2. Первоначально разработка ракетного вооружения для ракетного танка была поручена ОКБ-16, руководимому

А.Э.Нудельманом. Консультантом по системе управления ракеты был приглашен А.А.Расплетин, руководитель КБ-1. По заданию для поражения цели на дальности 2.. 3 км требовалось 1-2 ракеты. Вес снаряда ограничивался 60 кг, длина 1,5 м, калибр в 170 мм, бронепробиваемость задавалась в 250 мм под углом 60 град, к нормали. Боекомплект танка должен был составить 15.. .20 ракет.

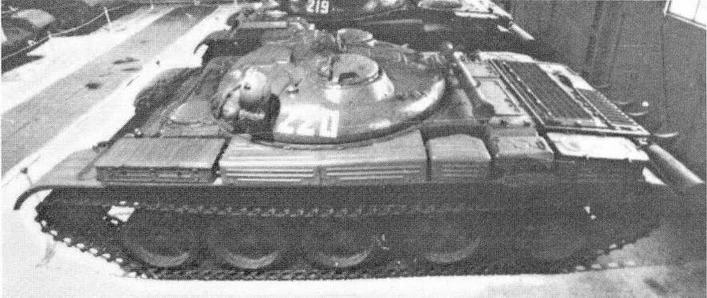

Ракетный танк "объект 150" (НИИБТ Кубинка)

В дальнейшем по постановлению Правительства от 4 июля 1959 г. разработка всего ракетного комплекса и ракеты были поручены КБ-1ГКРЭ, руководимому А. А.Расплетиным, совместно с ЦКБ-14. При этом ОКБ-16 было освобождено от дальнейших работ. Главным конструктором ракетного комплекса "Дракон" был А.И.Богданов, в разработке принимал участие Д.Л.Томашевич. По предложению Д.Ф.Устинова разработка комплекса "Дракон" была передана в тульское ЦКБ-14 (КБ приборостроения), где разработка велась под руководством главного инженера Б.И.Худоминского.

Эскизный проект ракетного танка "объект 150" был выпущен заводом №183 в 1958 г. В качестве шасси был использован танк Т-54, на котором отсутствовала пушка. В ходе проведения дальнейших проектных работ облик ракетного танка все больше отходил от своего предшественника.

Максимальный боевой вес танка был превышен на две тонны и составил 32 т.

В результате ракетный танк "объект 150" был создан на базе узлов и агрегатов танка Т-62 ("объект 166"), заново была спроектирована более низкая башня.

Результаты моделирования вероятности попадания ПТУР с первою выстрела
Дальность стрельбы, м	Скорость танка-носителя, км/ч
неподвижен	20
Скорость цели, км/ч
неподвижна	20	20
1250	0,98	0,97	0,7
2000	0,98	0,88	0,31
2500	0,98	0,64	0,15

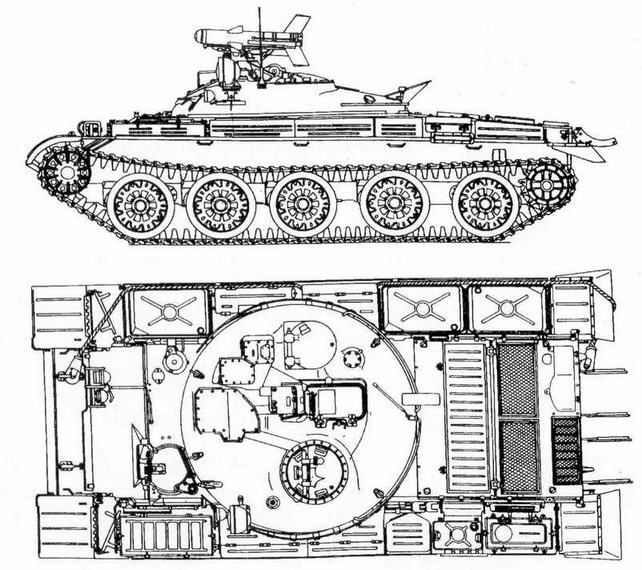

Ракетный танк ИТ-1 ('объект 150")

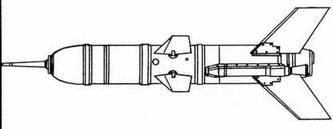

Ракета

ЗМ7 "Дракон"

Состояние принят на вооружение в 1968 году

Разработчик Уральское КБТМ

Изготовитель "Уралвагонзавод"

Производство серия 1968-1970 годах

Шасси танк Т-62

Боевая масса, т 34,5-35

Длина, мм 6630

Ширина, мм 3300

Высота по крышу башни, мм 2200

Клиренс, мм 435

Ср. уд. давление на грунт, кг/см² 0,72

Двигатель: - тип четырехтактный,V-образный дизель В-55А с жидкостным охлаждением

– максимальная мощность, л.с 580

Удельная мощность, л.с./т 16,8

Максимальная скорость, км/ч 48-50

Запас хода, км 470-485 (500)

Трасмиссия гитара с приводом на генератор, многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, планетарные механизмы поворота, бортовые передачи

Ходовая часть:

– тип подвески индивидуальная торсионная

– опорные катки пять на борт, обрезиненные

– ведущее колесо .. заднего расположения со съемными зубчатыми венцами (зацепление цевочное)

– гусеница:

ширина, мм 580

шаг траков, мм 137

число траков 96

Преодолеваемые препятствия:

– подъем, град 32

– стенка, м 0,8

– ров, м 2,85

– брод, м 1,4 (с ОПВТ - 5)

Бронирование, мм:

– лоб корпуса 100

– борт корпуса 80

– лоб башни 200

Средства постановки дымзавес ТДА

Радиостанция Р-123

Танковое переговорное устройство.... Р-124

Экипаж, чел 3

Ракетное вооружение:

Ракетный комплекс 2К4 "Дракон"

Тип ПУ встроенная в башню

Система управления радиокомандная, стабилизированная Способ ведения стрельбы .. с места и с ходу

Тип ракеты ТУРС ЗМ7(ТКБ-574)

Боезапас, ракет 15 (из них 12 в автоматической боеукладке) Прицел Т2-ПД (10П-2), УПН-С(2-ТПН)

– разработчик ЦКБ-393 (ЦКБ КМЗ)

Стабилизатор вооружения 2-плоск. 2ЭЗ

Дополнительное вооружение:

Тип пулеметов один 7,62-мм ПКТ

Боекомплект, патронов 2000

Корпус танка был сварной из броневых катаных листов. В приплюснутой литой башне размещалась выдвижная пусковая установка танковых управляемых снарядов (ТУРС), к ней крепилась прямоугольной формы автоматизированная боеукладка (4 ряда по три ТУРС в каждом - 12 управляемых ракет). Слева от укладки размещался наводчик, справа - командир машины. Пусковая установка обеспечивала захват ракеты из боеукладки, вынос ее из боевого отделения, освобождение сложенных консолей крыла от фиксаторов, предстартовую проверку и старт ракеты. Пусковая установка и башня были стабилизированы, что обеспечивало ведение стрельбы с хода. Боевая машина оснащалась дневным и ночным прицелами, стабилизатором станции наведения ракет. Башня имела электрический и ручной механизмы поворота. Пусковая установка перед стрельбой вместе с очередной ракетой выдвигалась через открывающийся люк наружу.

Для танкового ракетного вооружения была выбрана система управления по радиолинии с обратной связью по световому лучу от установленного на ракете порохового трассера. Размещение более простого проводного канала связи с ракетой было невозможно, из-за необходимости ведения огня с хода. Стрельба ракетами с радиокомандной системой наведения велась не только днем, но и ночью с места и в движении на дистанции 300-3300(3500)м. В таком виде боевая машина получила обозначение ИТ-1 (истребитель танков -1).
