Ракетные танки
Шрифт:
Танк-носитель .... "объекты 775, 775Т, 780"
Дальность стрельбы, м:
– днем 30(150)-3800(4000)
– ночью 150-1000
Тип боевой части кумулятивная
Вес боевой части, кг 5,5
Вес ВВ, кг 2,7
Система управления ... полуавтоматическая по радиолинии
Органы управления .... аэродинамические рули
Средняя скорость полета, м/с 500
Максим, скорость полета, м/с 550
Тип старта из пусковой трубы
Длина собранной ракеты, мм 1500-1505
Размах крыльев, мм 320
Макс, диаметр корпуса, мм 125
Стартовый вес, кг 28,5
Двигатель РДТТ
Бронепробиваемость,
– под углом 90 град 500
– под углом 60 град. .. 250
Вес аппаратуры управления, кг 180
Объем для аппар-ры у правлен., дм3 200

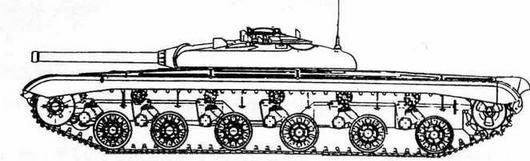

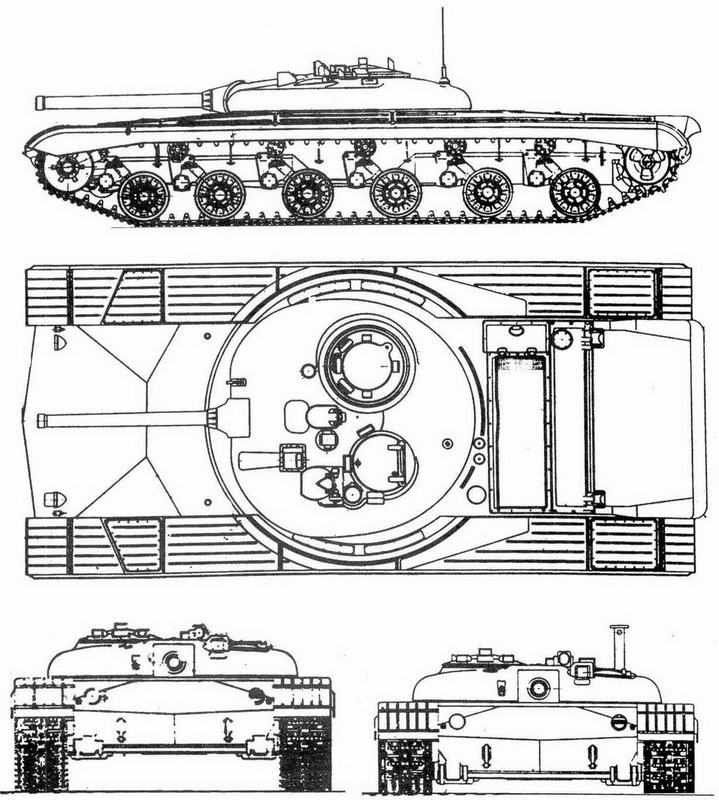

Проект ракетного таит "объект 775"

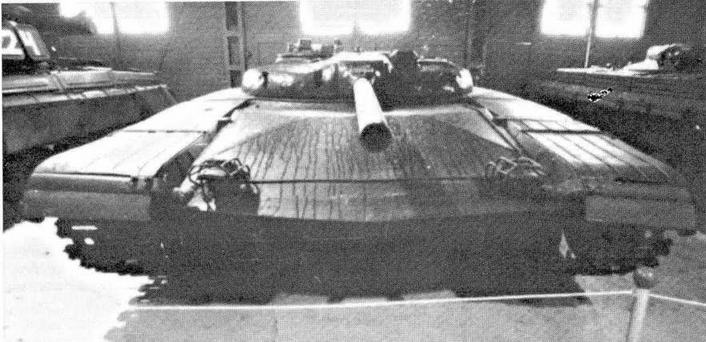

Опытный ракетные танк "объект 775" (НИИБТ, Кубинка)
Испытания ракеты "Рубин" в основном варианте проводились в 1964 г., после чего дальнейшие работы были прекращены. Ракетный танк "объект 775" имел ряд недостатков: плохой обзор экипажем поля боя, сложность технических средств и низкая надежность систем наведения ракет. Из-за недостатков в системах ракетного вооружения и боевой машины комплекс не был принят на вооружение.
На базе "объекта 775" разработан проект ракетного танка "объект 775Т" с газотурбинным двигателем ГТД-350.

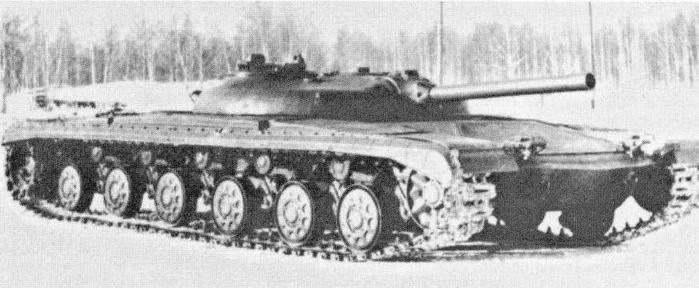

Макетный образец танка "объект 775"

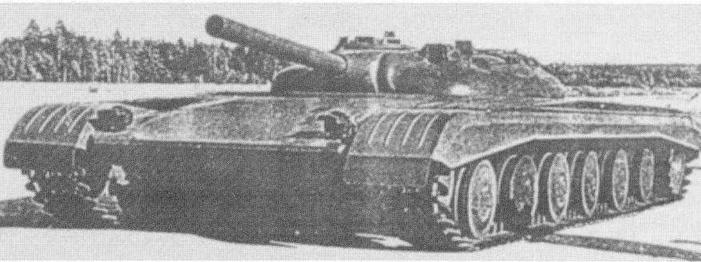

Опытный ракетный танк "объект 775" на испытаниях

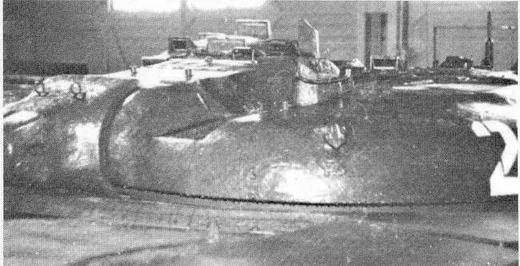

Башня опытного ракетного танка "объект 775" (HИИБТ, Кубинка)

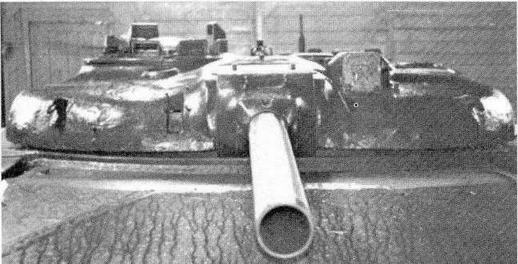

Башня опытного ракетного танка "объект 775" (НИИБТ, Кубинка)
Состояние создан в 1962 году
Разработчик КБ ЧТЗ (СКБ-75 )|
Главный конструктор П.П.Исаков
Изготовитель ЧТЗ
Производство опытные образцы
Боевая масса, т 36
Длина, мм:
– с пушкой вперед 7200
– корпуса 6117
Ширина, мм 3415
Высота по крышу башни, мм 1750
Клиренс, мм переменный
Двигатель:
– тип дизель 5ДТФ
– максимальная мощность, л.с 700
Удельная мощность, л.с./т 19,4
Максимальная скорость, км/ч 66-70
Запас хода, км 500-600
Преодолеваемые препятствия:
– подъем, град 30
– брод, м 1,4 ( с ОПВТ - 5 )
Бронирование, мм:
– лоб корпуса 80-120
– лоб башни 30-90
Средства постановки
Экипаж, чел 2
Вооружение:
Пусковая установка .... нарезная труба Д-126
– разработчик ОКБ-9
– калибр, мм 125
– боезапас 15-24 УРС "Рубин"
и 22-48 НУРС "Бур"
Прицел прибор наведения
Стабилизатор вооруж. .. 2-плоскостной 2Э16
Радиостанция Р-113
"Объект 780" разработан в КБ ЧТЗ (главный конструктор П.П.Исаков) в 1963 г. на базе опытного ракетного танка "объект 775" с размещением экипажа, состоявшего из трех человек, в башне танка. Механик- водитель размещался в неподвижной кабине, расположенной в центре вращения башни с вооружением. Приводы управления механика-водителя штурвального типа. Были проведены испытания танка "объект 780". Размещение всего экипажа в башне танка оказалось слишком сложным и затрудняло управление вождением и стрельбой из боевой машины. Дальнейшие работы в этом направлении не проводились.
Опытный ракетный танк "объект 780"

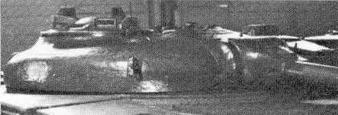

Башня танка "объект 775"
Состояние создан в 1963 году
Разработчик КБ ЧТЗ (Изготовитель ЧТЗ)
Производство опытный образец
|Боевая масса, т 36
(Длина, мм:
– с пушкой вперед 7200
– корпуса 6117
Ширина, мм 3415
Высота по крышу башни, мм ок.1900
Клиренс, мм переменный
Экипаж, чел 3
Вооружение:
Пусковая установка 125-мм нарезная Д-126
– боезапас 15 УРС "Рубин" и 22 НУРС "Бур"
Прицел прибор наведения
Радиостанция Р-123
Ракетный комплекс "Фаланга" предназначен для поражения танков и объектов бронетанковой техники противника. Для применения управляемого снаряда "Фаланга" в ОКБТ ЛКЗ (главный конструктор Ж.Я.Котин) создавался ракетный танк "объект 287" с многослойным бронированием.
Разработка проекта ракетного танка "объект 287" с ракетным комплексом "Фаланга" велась в ОКБТ ЛКЗ под руководством А.Н.Попова и Л.И.Горлицкого. Проектировался "объект 287" на базе шасси среднего танка Т-64 с размещением ракетного вооружения, вместо основного артиллерийского. В качестве дополнительного вооружения первоначально рассматривались две 23-мм автоматические пушки, в дальнейшем их заменили на две 73-мм полуавтоматические пушки и спаренные с ними 7,62- мм пулеметы.
Работы над противотанковым снарядом по теме № 8 комплекса "Фаланга" начались по Постановлению СМ СССР и ЦК КПСС от 27 мая 1957 г. Работу поручили ГСНИИ-642 (главный конструктор А.Д.Надирадзе). В связи с передачей ГСНИИ-642 в ОКБ-52 В.Н.Челомея и переориентацией направления деятельности работы по теме № 8 с 1958 г. продолжились в ОКБ-16 (главный конструктор А.Э.Нудельман). Головным разработчиком системы радиоуправления по теме № 8 "Фаланга" остался НИИ-648 (руководитель Н.И.Белов).
