Ракетные танки

Коллектив авторов

– боевая скорострельность, выстр./мин . 8

– боекомплект, выстрелов 36

Комплекс управл. вооружен. .. 9К112 (9К112-1)

– разработчик КБ "Точмаш" j

– дальность стрельбы, м 100-4000

– система наведения радиокомандн.

– тип ракеты 9М112

Зенитный пулемет 12,7-мм НСВТ

– боекомплект, патронов 300

Спаренный пулемет 7,62-мм ПКТ!

– боекомплект, патронов 1250

Прицел-дальномер 1Г421

Стабилизатор вооружения 2Э26М

Ночной прицел ТПН-1-49-23 |

Навигационная аппаратура ГПК-59

Радиостанция Р-123М

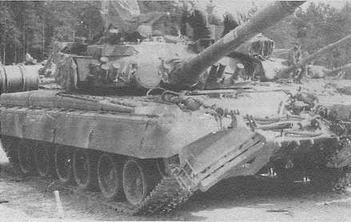

Основной

танк Т-64В с КУВ "Кобра''

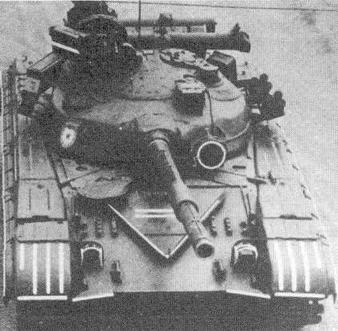

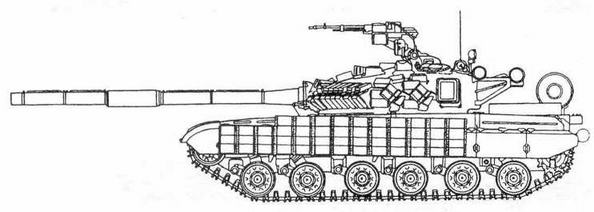

Основной танк Т-64БВ с КУВ "Кобра''

В 1978 г. на вооружение поступает танк Т-80Б ("объект 219Р") с газотурбинным двигателем разработки КБ Ленинградского Кировского завода, оснащенный ракетным комплексом 9К112-1. Танк Т-80Б, как и Т-80, оснащен гидромеханическим автоматом заряжания с вместимостью конвейера 28 выстрелов.

С 1980 г. в серию пошли танки Т-80Б с модифицированным газотурбинным двигателем ГТД-1000ТФ повышенной мощности. На базе основной модификации Т-80Б был создан основной танк с навесной динамической защитой Т-80БВ, опытные танки: Т-80Б с комплексом активной защиты "Арена"; "объект 219Е" с новым тепловизионным ночным прицелом и комплексом оптико-электронной защиты "Штора-1"; "объект 219В" с новой системой управления оружия "Иртыш" и комплексом управляемого вооружения "Рефлекс"; "объект 219А" - прототип танка Т-80У и др.

Комплексом "Кобра" оснащались основные танки Т-64БВ и Т-80БВ ("объект 219РВ") и некоторые другие образцы опытных или малосерийных машин: "объект 219РД" с дизельными двигателями А-52-2 и 2В-16-2; "объект 644" с дизелем В-46-6, "объект 478", "объект 219А" и др.

Танки Т-64Б, оснащенные блоками динамической защиты, получили обозначение Т-64БВ. Данный вариант появился в 1985 г. Комплект навесной защиты состоит из 179 металлических контейнеров, внутри каждого блока под углом друг к другу расположены два плоских элемента, содержащих взрывчатое вещество. На башне устанавливается 80, на корпусе - 99 контейнеров. Серийное производство танков Т-64Б и Т-64БВ прекращено в 1987 г.

Работы по танку "объект 478" с КУВ "Кобра" начались в середине 70-х гг. с целью повышения боевых и технических характеристик танка Т-80 и установки на него дизельного двигателя. Предполагалось установить новую башню, испытанную на танке "объект 476". Было спроектировано два основных варианта танка - "объект 478", которые отличались установкой различных типов дизельных двигателей. В результате длительной работы по машине был создан и в 1987 г. принят на вооружение основной танк Т-80УД ("объект 478Б").

На Т-64Б и Т-80Б для применения ракетного комплекса были установлены квантовый прицел-дальномер 1Г42 и система управления огнем 1АЗЗ.

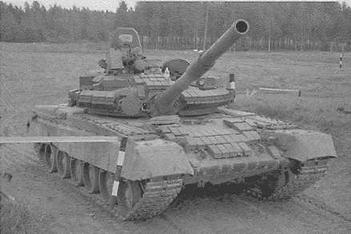

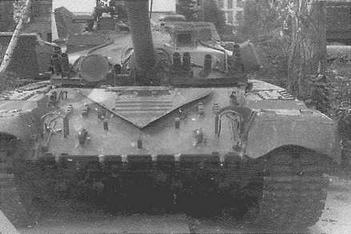

Основной танк Т-80Б с КУВ "Кобра''

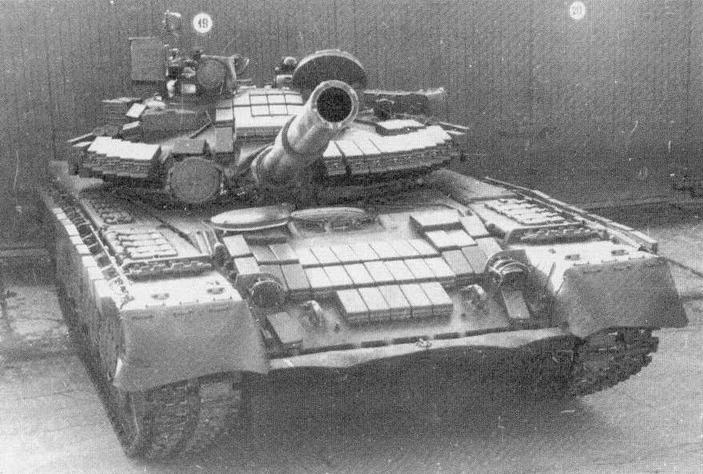

Основной танк Т-80БВ с КУВ "Кобра''

Основные

данные танка Т-80Б (объект 219Р)

Состояние принят на вооружение в 1978 году

Разработчик КБ-3 ЛКЗ

Изготовитель ПО "Кировский завод",

Омский з-д транспортно. машиностроения Производство...... серия в 1980-1885 годах

Боевая масса, т 42,5

Сухой вес, т 39,7

Длина, мм:

– с пушкой вперед 9656

– корпуса 6982

Ширина, мм 3589

Высота по крышу башни, мм 2219

Клиренс, мм 451

Ср. уд. давление на грунт, кг/см² 0,865

Двигатель:

– тип газотурбинный ГТД-1000ТФ

– разработчик НПО им. Климова

– изготовитель Калужский

моторостроительный завод -максимальная мощность,л.с. 1100

Приводы трансмиссии:

– тип гидравлические

– разработчик ЦНИИАГ

Ходовая часть:

– тип гусеницы.. с резиновыми беговыми дорожками и резинометаллическими шарнирами

– механизм натяжения червячный

– опорные катки с резинов. бандажами

– подвеска индивидуальная торсионная

Запас топлива, л 1100+700

Удельная мощность, л.с./т 25,8

Максимальная скорость, км/ч 70

Запас хода, км 500

Преодолеваемые препятствия:

– подъем, град 32

– крен, град 30

– ров, м 2,85

– стенка, м 1,0

– брод, м 1,2 (с ОПВТ -5)

Бронирование противоснарядное многослойное комбинированное

Средства постановки дымзавес ТДА, 8 х 902Б

Экипаж, чел 3

Вооружение:

Тип орудия 125-мм пушка 2А46М-1

– боекомплект, выстрелов 38

Комплекс управл. вооружения 9К112-1

– разработчик КБ "Точмаш"

– дальность стрельбы, м 100-4000

– система управления полуавтоматическая радиокомандная

– тип ракет 9М112

Зенитный пулемет 12,7-мм НСВ

– боекомплект, патронов 300

Спаренный пулемет 7,62-мм ПКТ

– боекомплект, патронов 1250

Система управления огнем 1АЗЗ

Прицел-дальномер 1Г42

Ночной прицел ТПН-3-49 "Кристалл"

– разработчик... Красногорский завод им. С.А.Зверева

Стабилизатор вооружения 2Э26М

Радиостанция Р-123М

Танковый прицел-дальномер 1Г42 предназначен для наблюдения за полем боя и ведения прицельной стрельбы из пушки и спаренного с ней пулемета. Прицел-дальномер обеспечивает: ведение огня в комплексе со стабилизатором вооружения и баллистическим вычислителем; наблюдение за полем боя; стабилизация независимой от пушки линии прицеливания и наведения ее в вертикальной и горизонтальной плоскостях; измерение дальности до цели, индикацию цели в поле зрения наводчика и выдачу в баллистический вычислитель электрических сигналов, соответствующих измеренной дальности; ввод углов прицеливания в режиме "Аварийный" при ручном вводе дальности для бронебойного подкалиберного, кумулятивного, осколочно-фугасного снарядов и пулемета; производство выстрела из пушки и спаренного с ней пулемета от кнопок пульта управления; переброс линии прицеливания при нажатии кнопки целеуказания, расположенной на приборе ТКН-3, остановку ее в согласованном с линией прицеливание командирского прибора положении и разворот башни влево от кнопки механика-водителя; выработку сигналов, пропорциональных угловой скорости линии прицеливания по горизонту и вертикали, выдачу сигнала в баллистический вычислитель, аппаратуру управления комплекса 9К112-1 и стабилизатор вооружения; формирование светового пятна от бортового источника излучения управляемого снаряда в фокальной плоскости телеобъектива канала координатора при стрельбе управляемым снарядом в режиме "Основной"; подъем поля зрения канала координатора и его опускание по заданной программе в режиме "Стрельба с превышением".
