Ракетные танки

Коллектив авторов

Комплекс управляемого вооружения "Кобра" предназначен для обеспечения ведения эффективного огня из пушки управляемыми снарядами по танкам и другим бронированным целям противника, движущимся со скоростями до 75 км/час, а также для стрельбы по малоразмерным целям (ДОТ, ДЗОТ), с места и с ходу, при скоростях движения носителя до 30 км/час, на дальностях до 4000 м, при условии прямой видимости цели через прицел-дальномер.

В состав комплекса управляемого вооружения 9К112-1 входят следующие элементы: управляемая ракета 9М112 (9М112М); блок цепей управления 9В387; танковая аппаратура управления 9С461; преобразователь ПО-900.

Комплекс функционально связан с системой управления огнем 1АЗЗ и имеет полуавтоматическую систему управления снарядом с использованием модулированного источника света на

снаряде и радиокомандной линии связи. Кроме основного назначения, уничтожения наземных целей, комплекс 9К112-1 располагает возможностью стрельбы по вертолетам на дальностях до 4000 м, при наличии целеуказания на дальности не менее 5000 м, при этом скорость вертолета не должна превышать 300 км/час, а высота полета - 500 м.

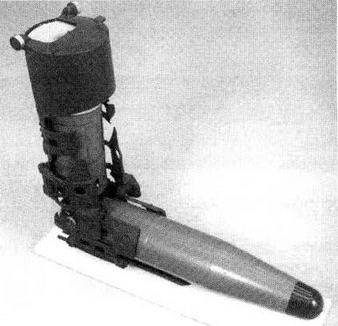

Управляемый снаряд 9М112М при хранении в автомате заряжания

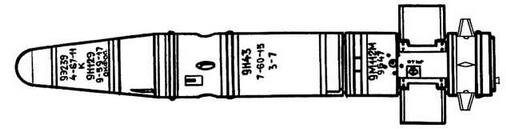

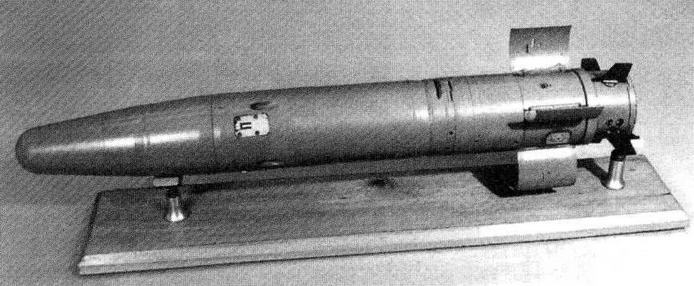

Управляемый снаряд 9MI12M комплекса "Кобра "

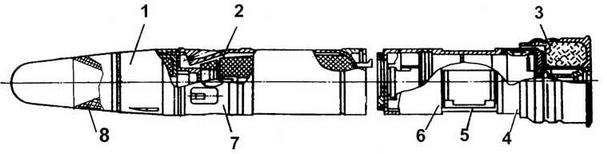

Устройство выстрела управляемого снаряда 9M1 I2M:

1 - боевая часть; 2 - маршевый двигатель; 3 - метательное устройство; 4 - поддон; 5 - хвостовой отсек; 6 ~ аппаратурный отсек; 7 - головной отсек; 8 - кумулятивная боевая часть

Комплекс позволяет вести одновременную стрельбу управляемыми снарядами в составе роты танков по близко расположенным целям, в том числе из двух танков по одной цели. Он имеет три режима работы. 1. Основной, стрельба с углом возвышения пушки около 3 градусов относительно линии прицеливания и программным выведением снаряда на линию прицеливания после выстрела. 2. Стрельба с превышением (дополнительный режим); стрельба с углом возвышения пушки около 3 град, относительно линии прицеливания, полетом снаряда на высоте 3-5 м (с превышением) над линией прицеливания и выведением снаряда на линию прицеливания перед целью (при запылении и ночью). В установившемся режиме дополнительная радиокоманда компенсируется с контура полуавтоматического управления. Длина сигнала и длительность команды зависят от замеренной дальности до цели. За 1,5-2 с (600 — 800 м) до цели сигнал и дополнительная команда для полета снаряда с превышением снимаются и снаряд плавно автоматически выводится на линию прицеливания. 3. Стрельба на дальность менее 1000 м (вспомогательный режим) - стрельба с углом возвышения пушки 40 минут относительно линии прицеливания. Включение этого режима обеспечивается тумблером "Д<1000 м" на пульте наводчика. При стрельбе в этом режиме оптическая ось канала координатора постоянно согласована с линией прицеливания. Так как выстрел производится с малым углом возвышения пушки, в этом режиме отсутствует программа автоматического выведения снаряда на линию прицеливания. Управление снарядом после выстрела осуществляется контуром полуавтоматического управления.

Основные характеристики комплекса "Кобра"

Состояние на вооружении c 1976 г.

Разработчик КБ Точмаш

Главный констр А.Э.Нудельман

Код НАТО АТ-8Songater

Тип комплекса противотанковый

Танки-носители Т-64Б,Т-64БВ,Т-80Б, Т-80БВ, об.219РД, об.487, об.219А и др.

Тип ракеты 9М112, 9М112М, 9М112Т,9М112М2

Дальность стрельбы, м 100-4000

Высота пораж. воздушных целей, м 500

Дальность стрельбы по воздушным целям, м 4000-5000

Средняя скорость полета, м/с 400

Скорость наземной цели, км/ч до 75

Скорость воздушн. цели, км/ч до 300

Бронепробиваемость, мм 600-700 *,** (300 под углом 60°)

Вероятность

поражения цели 0,8

Боевая часть:

– тип кумулятивная 9М129

– тип взрывателя 9Э239

Система управления:

– тип 9Б47 полуавтоматическая командная по радиолинии с оптической обратной связью (пеленгация ракеты по бортовому излучению)

– органы управления ... аэродинамические рули

Тип старта .. из орудия-пусковой установки за счет вышибного заряда

Число ступеней 1

Длина собранной ракеты, мм 950 ^* (с метательным устройством - 1060)

Макс, диаметр корпуса, мм 125

Стартовый вес, кг 33,2

Двигатель:

– тип РДТТ 9Д129

– число сопел 4

Время производства выстрела, с .... 210±30

Аппаратура управления:

Прицел-дальномер квантовый 1Г42 со стабилизацией поля зрения в двух плоскостях и встроенным пеленгатором для сопровождения излучения ракеты Баллистический вычислитель с автоматическим вводом поправок на отклонение условий стрельбы от нормальных и автоматическим выбором режима стрельбы и траектории полета ракеты в зависимости от дальности до цели

Блок цепей управления 9В387

Танковая аппаратура управления 9С461

Преобразователь ПО-900

Пусковая установка:

Тип 125-мм пушка 2А46(Д-81К)

Тип заряжания автоматическое

Способ ведения стрельбы ... с места и схода на малых скоростях

Тренажер:

Изготовитель ОАО "Тулаточмаш"

* T.Szulc "Radzieckic przeciwpancerne pociski kierowane" QZ.ll - nTW 9/96

** М.Растолшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998

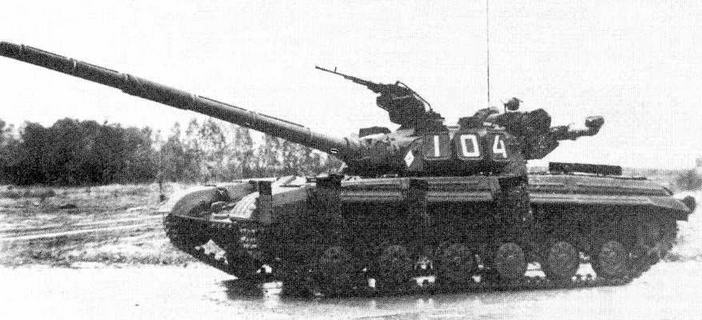

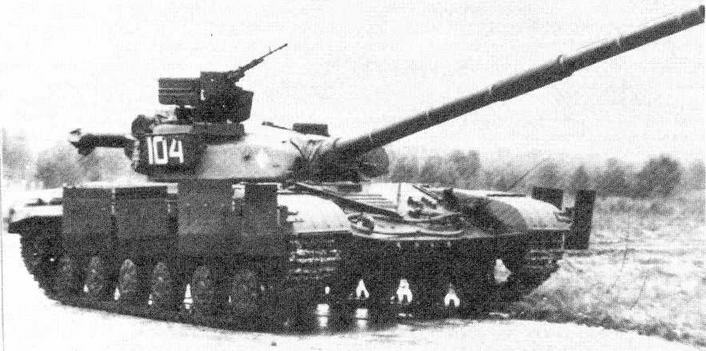

Опытный танк Т-64А с КУБ "Кобра".

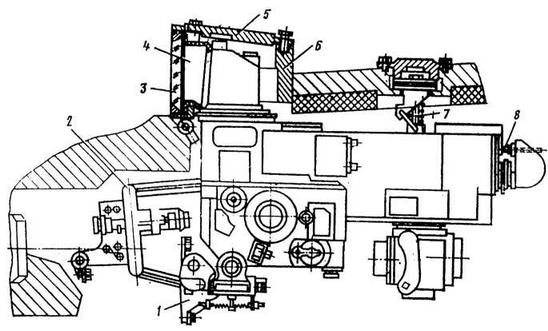

Установка прицела - дальномера И 42 в башне танка:

1 - передняя подвеска; 2 - параллелограмм ый привод; 3 - защитное стекло; 4 - защитный кожух; 5 - крышка; 6 - шахта; 7 - задняя подвеска; 8 - гнездо установки технологического штыря

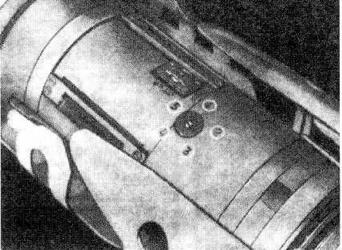

Установка литерных частот на ракете 9МП2М

Ракета 9М112 имеет нормальную аэродинамическую схему и выполнена в модульной двухотсечной компоновке и состоит из следующих основных частей: боевой кумулятивной части 9М129, маршевого двигателя с четырьмя соплами, метательного устройства 9Д129, поддона и хвостового отсека (в нем размещены: источник светового излучения и антенна радиокомандной аппаратуры).

Для размещения ракеты в автомате заряжания танка она разделена на две части: головной отсек 9М43 с боевой частью и твердотопливной двигательной установкой и хвостовой - аппаратурный отсек 9Б447 с аппаратурой управления и метательным устройством. Две части ракеты соединяются между собой автоматически в лотках механизма заряжания в процессе досылания снаряда в камору 125-мм гладкоствольного орудия - пусковой установки 2А46-2 (2А46М). В таком виде ракета 9М112 вылетает из ствола. Снаряд снабжен серповидными крыльями, создающими подъемную силу и придающими снаряду в полете вращательное движение вокруг продольной оси. Вращением обеспечивается стабилизация управляемого снаряда в полете. В транспортном положении крылья прижаты к корпусу ракеты, они раскрывались специальным устройством после старта. Исполнительными управляющими органами в полете являются рули снаряда. Консоли четырех аэродинамических рулей раскрывались после выхода ракеты из канала ствола орудия. Плоскости крыльев и рулей сдвинуты относительно друг друга на 45 град.
