Управление снарядом осуществляется по радиолинии связи. Обратная связь с аппаратурой управления на танке осуществляется автоматически от установленного на борту снаряда модулированного источника света - излучателя.

Основные данные опытного танка Т 64А с комплексом вооружения "Кобра" (объект 447)

Состояние испытания в 1975 году

Разработчик ХКБМ им. А.А.Морозова

Изготовитель ХЗТМ

Производство опытный образец

Боевая масса, т 38,5+1,5%

Длина, мм:

– с пушкой вперед 9225

– корпуса 6540

Ширина, мм 3415

Высота

по крышу башни, мм 2170

Клиренс, мм 477

Ср. уд. давление на грунт, кг/см2 0,84

Двигатель:

– тип 2-тактный многотопливный дизель 5ДТФ

– максимальная мощность, л.с 700

Удельная мощность, л.с./т 18,2

Максимальная скорость, км/ч до 65

Запас хода по шоссе, км 650

Преодолеваемые препятствия:

– подъем, град 30

– брод, м ( с ОПВТ -5 м)

Бронирование, мм:

– тип противоснарядное комбинированное

– лоб корпуса верхний лист 80+105 стекл опластик+2 0

– лоб и борта башни в секторе ±35 град. 450-460

Коллективная защита герметизация, ФВУ, "Электрон-2", ФПТ-100М

Средства постановки дымзавес ТДА

Оборудование самоокапывания встроенное, съемное

Экипаж, чел 3

Гарантированная наработка, км 4000

Вооружение:

Тип орудия .. одна 125-мм гладкоствольная танковая пушка Д-81 К

– максимальная дальность стрельбы ОФС, м 9600

– дальность прямого выстрела, м:

подкалиберным снарядом 2120

кумулятивным 1000

– начальная скорость снаряда, м/с:

подкалиберного 1785

кумулятивного 905

осколочно-фугасного 850

– боекомплект, выстрелов.... 35 (из них 28 в механизме заряжания, включая ракеты)

Комплекс управляемого вооружения:

– тип "Кобра"

– разработчик КБ "Точмаш"

– дальность стрельбы, м 100-4000

– система наведения радиокомандн.

– тип ракеты 9М112 j

Пулеметы:

– зенитный 12,7-мм крупнокалиберный "Утес" боекомплект, патронов 300

– спаренный с пушкой 7,62- мм ПКТ боекомплект, патронов 1250

Прицел-дальномер квантовый 1Г21

Стабилизатор вооружения ... 2-плоскостной 2Э26

Радиостанция Р-123М

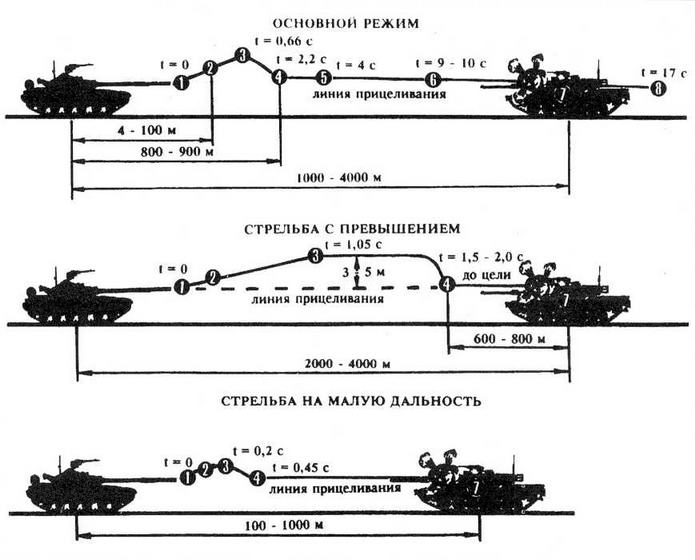

Схемы применения ПТУР 9МП2 (9M112M):

1 - выход ПТУР из пусковой установки-орудия; 2 - взведение взрывателя; 3 - захват координатором светового пятна от излучателя ПТУР; 4 - согласование оптической оси координатора с линией прицеливания; 5 - команда компенсации веса ракеты; 6 -конец работы маршевого двигателя; 1 - попадание в цель; 8 - автоматический сброс излучения

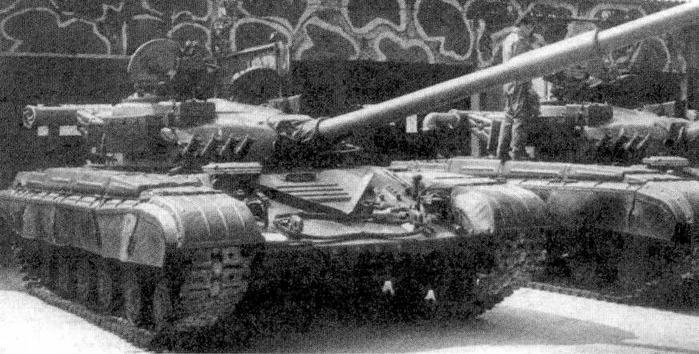

Основной танк Т-64Б с КУВ "Кобра''

В 1971-1975 гг. комплекс 9К112 "Кобра" проходил испытания на Горохровецком полигоне на двух опытных танках "объект 447" (переоборудованный серийный танк Т- 64А), созданных

в ХКБМ для испытаний комплекса управляемого вооружения (КУВ) "Кобра". "Объект 447" был оснащен квантовым прицелом-дальномером 1Г21 иПТРК "Кобра" с ракетой 9М112. Использование управляемой ракеты позволяло поражать танки противника на дальности до 4000 м с вероятностью 80%. Снаряд имел хорошие показатели по пробиванию брони - до 250мм под углом 60 град, к нормали. Для стрельбы ракетами использовалась штатная пушка Д-81 К. Ракетное вооружение размещалось на танке в дополнение к основному - пушечному, подкалиберный снаряд которого на дальности 2000 м пробивал 150 мм брони под углом 60 град.,кумулятивный с 1000 м пробивал 220 мм под тем же углом.

После успешных испытаний в 1976 г. модернизированный танк под индексом Т-64Б с ракетным комплексом 9К112-1, включающим управляемую ракету 9М112, принимается на вооружение. Аппаратура наведения ТУР расположена в башне за спиной наводчика, антенна станции наведения - перед командирской башенкой. Применение ракетного вооружение обеспечивалось системой управления огнем 1АЗЗ и лазерным прицелом-дальномером 1Г42. Танк Т-64Б был впервые показан широкой публике 1 мая 1985 г. на военном параде в Москве.

Разработка газотурбинного варианта среднего танка Т-64 была задана КБ-3 ЛКЗ Постановлением ЦК КПСС и СМ СССР от 16 апреля 1968 г. В следующем году создано два прототипа нового танка: "объект 219 Сп. 1" на базе ходовой части танка Т-64; "объект 219 Сп. 2" на базе новой ходовой части. Опытные образцы проходили заводские, полигонные, войсковые испытания в течение 1969 - 1976 гг. В результате 6 июля 1976 г. танк "объект 219 Сп. 2" с обозначением Т-80 был принят на вооружение Советской Армии. Корпус танка Т-80 сварной, его лобовая верхняя деталь имеет угол наклона 68 град. Для защиты от оружия массового поражения танк оснащен подбоем, надбоем, системой герметизации и очистки воздуха. На танке установлена новая литая башня. Применение газотурбинного двигателя значительно снизило акустическую заметность танка Т-80. В процессе серийного производства на танке были установлены модернизированная 125-мм пушка 2А46-2 (дальность прямого выстрела достигала для подкалиберного снаряда почти 2100 м), квантовый прицел-дальномер ТПД-К1 и бортовые резиновые противокумулятивные экраны.

Основные данные танка Т-64Б (Т-64БВ)

Состояние принят на вооружение в 1976 г. (в 1985 г.)

Разработчик ХКБМ им. А.А.Морозова

Изготовитель ХЗТМ

Производство серия 1976-1985 годах

Боевая масса, т 38,5-39,0 (42,4)

Сухой вес, т 37,2 (40,1)

Длина, мм:

– с пушкой вперед 9225

– корпуса 6540

Ширина, мм 3415

Высота по крышу башни, мм 2194
