Ракетные танки

Коллектив авторов

Время производства выстрела, с 210-30

Вероятность поражения цели 0,8

Тип стрельбы с места и хода

¹ T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

² М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998

³ В.В.Панов "Воооружение Сухопутных войск" - "Советская военная мощь", М: "Военный парад", 1999

⁴

М.Растопшин, А.Солопов "Особенности развития отечественных противотанковых ракетных комплексов" - "Техника и вооружение", 9 -2000

⁵ В.В.Панов "Воооружение Сухопутных войск" - "Советская военная мощь", М: "Военный парад", 1999

⁶ Ангельский Р.Д. "Отечественные противотанковые комплексы" - М: ACT - "Астрель", 2002 г.

Танковые комплексы управляемого вооружения 9К116 "Бастион ", 9К116-1 "Шексна" и "Басня-2"

Модернизация средних танков Т-55 (Т-55А) и Т-62 была задана Конструкторскому бюро транспортного машиностроения в г. Омске Постановлением ЦК КПСС и СМ СССР от 25 июля 1981 г. №720- 205. Одним из основных ее элементов стал комплекс управляемого вооружения (КУВ) 9К116-1 "Бастион" (9К116-2 "Шексна") с ракетой 9М117, который создавался в КБ приборостроения (главный конструктор А.Г.Шипунов). Танковые КУВ создавались на базе комплекса "Кастет" с ракетой 9М117 для противотанковой пушки МТ-12, испытанного и принятого на вооружение в 1981 г.

Ракета 9М117 от КУВ "Кастет" стала унифицированной для различных вариантов выстрелов 100-115 мм орудий модернизированных средних танков Т-55(Т-55А), Т-62. Изменения коснулись в основном гильз с метательным зарядом, которые были спроектированы под каморы 100- и 115-мм пушек этих танков. При использовании ракеты 9М117 в комплексе "Шексна" она оснащалась опорными поясками для обеспечения движения по стволу большего калибра. Танковая аппаратура управления "Волна" была создана на базе наземной аппаратуры комплекса "Кастет" с самыми минимальными доработками. Объем дополнительно размещаемой на танках аппаратуры составил всего 47 литров.

Комплекс "Бастион" ("Шексна") предназначен для повышения боевых характеристик танков Т-55 и Т-55 А (Т-62) и поражает управляемой ракетой, выстреливаемой из ствола пушки, с места и с коротких остановок современные танки, оснащенные динамической защитой, малоразмерные цели типа ДОТ, ДЗОТ, "танк в окопе", а также малоскоростные низколетящие вертолеты на дальностях до 4000 м.

Средний танк Т-55М (Т-55AM) был создан на базе Т-55 (Т-55А) путем крупной модернизации. Основным вооружением танка стал КУВ "Бастион". На башне установлены экраны из многослойной комбинированной брони, дополнительное комбинированное бронирование имеет и лобовая часть корпуса. Танк оснащен резиновыми бортовыми экранами и дополнительным бронированием днища корпуса под местом механика-водителя.

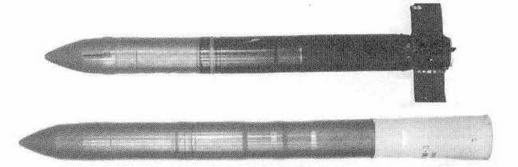

Ракета 9М117 и выстрел ЗУБК10-1

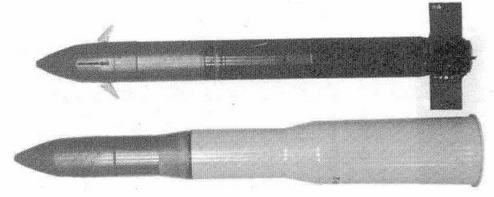

Ракета 9М117

и выстрел ЗУБК10-2

Ракета 9М117 и выстрел ЗУБК10 3

На другом модернизированном варианте танка Т-55АД был дополнительно размещен так же КУВ "Бастион", бронированы корпус и днище танка, установлен комплекс активной защиты, защищающий танк в секторе 40 град, по горизонтали. В комплекс активной защиты входит выстрел ЗУОФ14. Вариант танка с дизелем В-46-5М имеет обозначение Т-55АД-1. Некоторые танки Т-55 АД не оснащались дымовыми мортирами.

Еще одиним вариантом модернизации танков Т-55 и Т-55А стали Т-55МВ и Т-55АМВ. На танках кроме КУВ "Бастион" дополнительно установлена навесная динамическая защита башни, корпуса и бортовые экраны, а также дополнительно бронировано днище. Вариант танка с дизелем В-46-5М получил обозначение Т-55МВ-1.

Для повышения эффективности стрельбы пушка Д-10Т2С' всех модернизированных вариантов танков Т-55М (Т-55АМ) была оснащена теплозащитным кожухом. Ее подкалиберный снаряд на дальности 2000 м пробивал 100 мм броню под углом 60 град, к нормали, а кумулятивный на дальности 900 м - 150 мм под тем же углом. Существенное повышение боевых возможностей танка было достигнуто за счет внедрения на нем управляемого ракетного вооружения "Бастион" с выстрелом ЗУБК10-1 с противотанковой ракетой 9М117. Управляемый снаряд обеспечивал пробивание брони 275 мм под углом 60 град, при времени полета на максимальную дальность в 4000 м - 11,5 с. Для управления ракетой применяется полуавтоматическая система управления по лазерному лучу 9С58, встроенная в ночной прицел наводчика 1К13. На танке установлен баллистический вычислитель БВ-55.

Основные характеристики комплексов ’Бастион", "Шексна" и "Басня-2"

Разработчик КБ Приборостроения

Главный констр А.Г.Шипунов

Изготовитель Туламашзавод

Код НАТО АТ-10 Songster

Тип комплекса для поражения бронированных целей, огневых точек и других малоразмерных целей

Носитель Т-55М,Т-55АМ, Т-62М, БМП-3,БМП-ЗМ

Состояние ... КУВ "Бастион", "Шексна" на вооружении с 1983 г.4, "Басня" - с 1987 г.

Тип ракеты 9М117, 9М117М "Кан", 9М117М1" Аркан"

Дальность стрельбы, м:

– ракетой 9М117 100-4000 4

– ракетой 9М117М1 100-5500

Средняя скорость полета, м/с 300 3 4 ~375

Скорость цели, км/ч. 60

Время полета на максим, дальности, с 13,5

Бронепробиваемость, мм:

– ракетой 9М117М 700 2– 800

– ракетой 9М117 550-600

Вероятность попадания 0,8

Боевая часть (ракета 9М117М).. тандемная кумулятивная 9М136М

Боевая часть (ракета 9М117)... кумулятивная 9М136

Система управления:

– тип.... полуавтоматическая по лазерному лучу, помехозащищенная

– органы управления ... аэродинамические рули

– рулевой привод воздушно-динамический закрытого типа

Тип старта .. из орудия-пусковой установки за счет вышибного заряда

Длина выстрела, мм:

– ЗУБК-10-1, ЗУБК-10-2 1138 (1140)
