– ЗУБК-10-З 1200
– ЗУБК-10М-З 1238 (1240)
Размах крыльев, мм 255 2
Макс, диаметр корпуса, мм 100
Стартовый вес, кг 17,6 3 (19,4)
Тип выстрела ЗУБК10-1 (ЗУБК10М-1), ЗУБК10-2 (ЗУБК10М-2) и ЗУБК-10-3 (ЗУБК-10М-3)
Вес выстрела, кг:
– ЗУБК10-1 (М) 25 3 (26,7-27)
– ЗУБК10-2 (М) 28 (30,5)
– ЗУБК10-3 (М) 22 (23,4)
– ЗУБК23-1 27,5
– ЗУБК23-2 28
– ЗУБК23-3 24,5
Вышибной
Маршевый двигатель:
– тип РДТТ
– число сопел 2
Время перехода в походное положением. 5
Время боеготовности,с 120
Высота применения над
уровнем моря, м 3000
Температура применения, °С ±50
Время производства выстрелам 1,8
Способ ведения стрельбы .... с места и с коротких остановок
Разработчик ОКБ-9
Тип 100-мм стабилизированная в двух плоскостях пушка Д-10Т2С
Калибр, мм 100
Выстрел с ракетой 9М117 (M1)... ЗУБК-10-1 (ЗУБК23-1)
Тип заряжания ручное
Углы наведения, град.:
– горизонтальный 360
– вертикальный от -5 до+16
Шасси .. Т-55М,Т-55AM и их модификации
Пусковая установка КУВ "Шексна":
Разработчик ОКБ-9
Тип 115-мм стабилизированная в двух плоскостях пушка У5-ТС
Калибр, мм 115
Выстрел с ракетой 9М117 (Ml)... ЗУБК-10-2 (ЗУБК23-2)
Тип заряжания ручное
Углы наведения, град.:
– горизонтальный 360
– вертикальный от -5 до +16
Шасси Т-62М и его модификации
Разработчик КБ Приборостроения
Тип 100-мм стабилизированное в двух плоскостях полуавтоматическое орудие- пусковая установка 2А70
Калибр, мм 100
Выстрел с ракетой 9М117 (M1)... ЗУБК-10-З (ЗУБК23-3)
Боекомплект 8
Тип заряжания ручное
Углы наведения, град.:
– горизонтальный 360
– вертикальный от -5 до+16
Аппаратура управления:
Прицел-прибор наведения:
Тип 1К13 (1К13-2) с лазерным каналом
Дальность обнаружения и опознавания неподвижных и движущихся целей, м:
– в дневном режиме 5000
– в пассивном ночном режиме 800
– в активном ночном режиме 1200
Увеличение визирного канала, кратн.:
– дневого 8
– ночного 5,6
Поле зрения визирного канала, град.:
– днем 5
– ночью 6,75
Преобразователь напряжения 9С831
Тренажер:
Тип 9Ф618 и его модификации
Изготовитель ОАО "Тулаточмаш"
Пульт для проверки выстрела:
Тип 9В890 и его модификации
Изготовитель ОАО "Тулаточмаш"
1 "Военный парад" июль-август 1997
2 T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96
3 "Тульские выстрелы" - "Красная звезда" от 28 февраля 1998 года
4
5 "Модернизация оекомпекта БМП-3" - "Военный Парад" июль-август 1999
6 BTR-90, стенд на выставке вооружений в Абу-Даби, 2001 г.

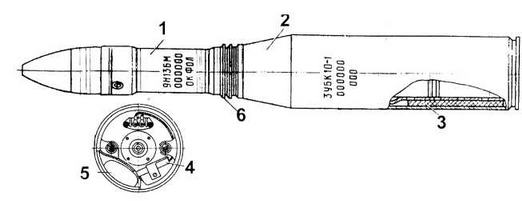

Выстрел ЗУБК10-1:
1 - управляемая ракета 9М117; 2 - гильза; 3 - вышибной заряд; 4 - электровоспламемитель 9X436; 5 - воспламенитель 9X295; 6 - поясок

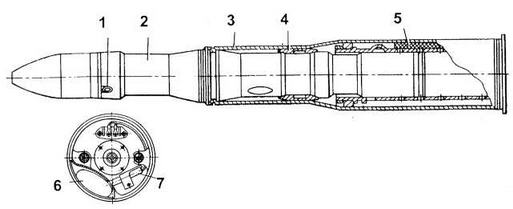

Выстрел ЗУБК 10-2:
1 - выключатель, 2 - ракета 9М117, 3 - гильза, 4 - -бугель, 5 - вышибной заряд 9X930, 6 - воспламенитель 9X295, 7 - электровоспламенитель 9x436
Модернизированные танки Т-55 и Т-55AM приняты на вооружение Советской Армии постановлением ЦК КПСС и СМ СССР от 6 апреля 1983 г. №288-1 18. Модернизация танков Т-55 (Т-55А) проводилась с 1981 г. на танкоремонтных заводах МО СССР. Модернизированный двигатель В-55У изготовлялся ПО "Челябинский тракторный завод имени В.И.Ленина" Минсельхозмаша.
Одновременно был создан вариант танка Т-55М-1, на котором установлен более мощный дизель В-46-5М. Вариант танка Т-55АМ с двигателем В-46-5М получил индекс Т-55АМ-1. При необходимости танки типа Т-55М (Т-55AM), как и основной вариант Т-55 (Т-55А), могли транспортироваться по воздуху самолетами Ан-22 и Ил-76.
Модернизированный вариант танка Т-62 с КУВ "Шексна" получил обозначение Т-62М. На нем установлены дополнительная броневая защита башни, корпуса и днища, резинотканевые бортовые противокумулятивные экраны. Введена гусеница от танка Т-72. На танке установлены лазерный дальномер КТД-2 (КТД-1), баллистический вычислитель БВ-62, модернизированный стабилизатор вооружения "Метеор- М". Пушка имеет теплозащитный кожух.
Стабилизатор вооружения "Метеор-М" служит для обеспечения ведения эффективного огня из пушки и спаренного с ней пулемета с ходу и коротких остановок, ограничения максимальной угловой скорости горизонтального наведения до 3 град/с в режиме стрельбы управляемыми ракетами, для наведения прицельной марки на цель, слежения за целью, удержания прицельной марки на цели и исключения целеуказания от командира при стрельбе управляемыми ракетами.
Вариант с двигателем В-46-5М получил индекс Т-62М-1, без комплекса управляемого вооружения -Т-62М1 (с двигателем В-46-5М танк называется Т-62М1-1), без комплекса управляемого вооружения и без дополнительного бронирования корпуса - Т-62М1-2 (с двигателем В-46-5М он называется Т-62М1-2-1). На некоторых танках Т-62М устанавливался противонейтронный подбой на башне.
