«Вояджер-1» был запущен 5 сентября 1977 г. и провел более подробное изучение систем Юпитера и Сатурна в ходе пролетов 5 марта 1979 г. и 12 ноября 1980 г.
«Вояджер-2» отправился в путь 20 августа 1977 г. и последовательно посетил все четыре гигантские планеты: 9 июля 1979 г. – Юпитер, 26 августа 1981 г. – Сатурн, 24 января 1986 г. – Уран и 25 августа 1989 г. – Нептун. Практически все, что мы знаем о двух последних, основано на данных приборов «Вояджера-2».
Подсчитано, что уже к моменту пролета «Вояджера-2» у Нептуна на Землю было передано около 5 трлн бит научных данных. Но это – бесстрастные числа, а по сути именно «Пионеры» и «Вояджеры» открыли нам внешние планеты Солнечной системы. На потрясающих воображение снимках мы увидели

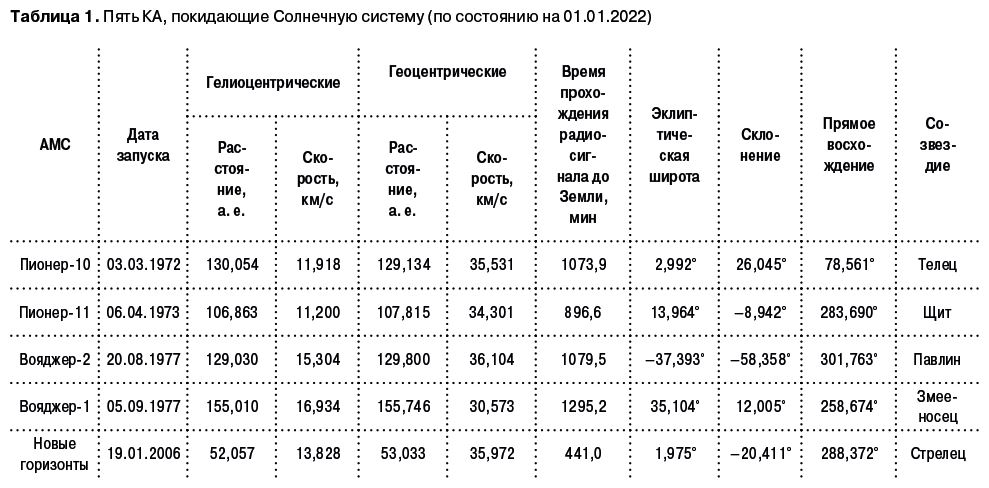

Все четыре КА в результате встреч с планетами развили скорости, достаточные для того, чтобы навсегда покинуть Солнечную систему. «Вояджер-1» является лидером этого парада. 6 августа 2020 г. он ушел от Солнца на 150 астрономических единиц, то есть оказался от него в 150 раз дальше, чем Земля. Это самый далекий космический аппарат, когда-либо запущенный в космос человеком (см. таблицу 1), и конкурентов ему, по крайней мере в ближайшие десятилетия, не предвидится.
Оба «Вояджера» уже вышли за пределы той области околосолнечного пространства, где доминирует истекающий от Солнца поток вещества, проникли в межзвездную среду и регулярно сообщают нам сведения о ней. Руководители полета надеются, что вплоть до 50-летней годовщины запуска аппараты все еще будут передавать научную информацию.
Глава 1
«Пионеры» Юпитера
Гравитационный маневр – ключ к Солнечной системе
Главной идеей при создании «Пионеров» и «Вояджеров» было использование гравитационного маневра в поле тяготения одной планеты с набором скорости для полета к другой. Если бы аппараты летели по «классическим» полуэллипсам Вальтера Гоманна, описанным им в 1925 г., то перелет до Нептуна, например, занял бы почти 31 год вместо 12, не говоря уже о том, что одна станция смогла бы исследовать лишь одну планету.
Вся история космонавтики – это история достижения все более высоких скоростей. Спутник на низкой околоземной орбите высотой 200 км имеет скорость 7790 м/с. Чтобы долететь до Луны, нужно увеличить ее как минимум до 10 920 м/с. Если добавить еще чуть-чуть – какие-то 100 м/с, то полная энергия относительно Земли станет положительной, а значит, ваш космический аппарат уйдет в бесконечность по гиперболе и не вернется.
Но всякая прибавка скорости в космонавтике оплачивается расходом топлива в соответствии с формулой Циолковского. Когда стартовали «Пионеры» и «Вояджеры», высокоэффективные электроракетные двигатели только создавались и не было опыта длительного разгона с характерной для них малой тягой, обретенного в самом конце XX в. В 1970-е гг. можно было рассчитывать лишь на традиционные жидкостные (ЖРД) или твердотопливные (РДТТ) ракетные двигатели.
Ракета «Союз» выводила на низкую орбиту КА массой около 7000 кг. «Молния» – тот же «Союз» с четвертой ступенью – отправляла к Луне до 1600 кг при стартовой массе 305 т. На этом примере можно увидеть и цену выхода на орбиту, и плату за добавку в 3100 м/с, от скорости спутника до скорости освобождения.
Достижение планет требует намного б'oльших скоростей.
Земля обращается вокруг Солнца со средней скоростью 29,78 км/с. Среднее расстояние до светила называется астрономической единицей (а.е.), которая в привычных нам единицах равна 149,6 млн км. Более строгое описание гласит, что Земля обращается по эллипсу, в одном из двух фокусов которого находится Солнце, и что одна а.е. – это большая полуось ее орбиты [2] . Однако этот эллипс довольно близок к окружности, и для оценочных расчетов различием между ними можно пренебречь.
2
В 2012 г.
Рассмотрим абстрактную задачу перелета от Земли к Нептуну. Для простоты будем считать орбиту Нептуна круговой с радиусом 30 а.е. и лежащей в той же плоскости, что и земная орбита. (Эта плоскость называется также плоскостью эклиптики – она пересекает небесную сферу по линии видимого годового движения Солнца.) Можно доказать, что среди всех возможных траекторий перелета минимальную скорость отправления имеет половинка эллипса, касающегося земной орбиты в своей ближайшей к Солнцу точке – в перигелии – и орбиты Нептуна в самой далекой точке – в афелии. Простые формулы небесной механики позволяют вычислить скорость в перигелии, необходимую для удаления на 30 а.е., – это 41,43 км/с. Это значит, что к имеющейся средней орбитальной скорости Земли надо добавить еще 11,65 км/с. Естественно, в правильном направлении – в том же, в котором летит наша планета. Если две скорости имеют различные направления, нужно будет выполнить векторное сложение, осознавая при этом, что сумма окажется меньше ожидаемой. И естественно, нужно стартовать в совершенно определенную дату – иначе после 30,6 года пути окажется, что Нептун находится не там, куда мы прилетели, а в абсолютно иной точке своей орбиты.
Величина 11,65 км/с ужасает, тем более что это не отлетная, а остаточная скорость КА – уже после того, как он преодолел притяжение Земли и ушел от нее «на бесконечность». На самом деле не все так страшно. Нам не потребуется добавлять к типичной скорости освобождения 11,02 км/с еще столько же и даже больше.
Из закона сохранения энергии следует, что, если из квадрата начальной скорости у Земли вычесть квадрат скорости освобождения на этой же высоте, получится квадрат остаточной скорости объекта. (В баллистических расчетах указанную величину называют характеристической энергией и обозначают символом C3.)
Вот почему для нашего условного гоманновского перелета к Нептуну достаточно уйти с низкой орбиты в правильный момент и в правильном направлении со скоростью 16,04 км/с, которая «всего» на 5,02 км/с выше скорости освобождения. И тогда не исключено, что через 30,6 года КА будет еще жив и что-нибудь сообщит. Конечно, можно немного распрямить траекторию и сократить время перелета – но за счет увеличения отлетной скорости, которая, конечно, меньше той, что мы вообразили, но все же очень велика.
За всю историю космонавтики только один раз была реализована отлетная скорость выше рассчитанной нами – 19 января 2006 г. при отправке КА «Новые горизонты» к Плутону. Получив начальную геоцентрическую скорость 16,21 км/с, этот аппарат достиг цели после 9,5 лет полета. «Вояджер-2» отправился в путь, имея лишь 15,20 км/с, и все же за 12 лет добрался до Нептуна. Согласитесь, 9,5 или 12 лет – это намного лучше, чем 31 год. Волшебное средство сокращения продолжительности межпланетного полета и называется гравитационным (пертурбационным) маневром.
Зададим себе такой вопрос: что значит «уйти на бесконечность» после старта с Земли? Он имеет смысл для ограниченной задачи трех тел – двух центров притяжения, Солнца и Земли, и движущегося под их действием объекта. В первом приближении можно говорить о пересечении некой границы, до которой мы еще должны рассматривать гиперболическое движение КА относительно родной планеты, пусть и возмущаемое Солнцем, а после уже имеем право считать его спутником Солнца, хотя и испытывающим остаточное возмущение Земли. Эта граница имеет форму, близкую к сфере радиусом 1 млн км, которая называется сферой действия Земли. Так как Юпитер намного массивнее, его сфера действия обширнее, ее радиус – 55 млн км.
