При указанной выше компоновке главных механизмов были возможны следующие режимы работы:

– ход под двумя дизельмоторами (2x120 л.с.) в надводном положении, когда все муфты (фрикционные и кулачковая) сообщены;

– ход под одним кормовым дизельмотором (120 л.с.) в подводном положении, когда разобщена фрикционная муфта между дизельмоторами;

– ход под электродвигателем (70 л.с.) при питании его от аккумуляторной батареи в подводном положении, когда разобщена фрикционная муфта между электродвигателем и кормовым дизельмотором;

– режим зарядки аккумуляторной батареи в надводном положении при работе одного кормового дизельмотора и электродвигателя в режиме электрогенератора («динамо»),

когда сообщена только фрикционная муфта между ними.

При указанных выше режимах на один и тот же гребной винт работали три разнородных двигателя (два дизельмотора одновременно, один дизельмотор, электродвигатель) с различными мощностями и частотами вращения. Кроме того дизельмоторы имели очень малый диапазон регулировки частоты оборотов и развивали номинальную мощность 120 л.с. только при 400 об/мин. Это обстоятельство обусловило применение на подводной лодке «Минога» впервые в практике мирового подводного кораблестроения гребного винта с регулируемым шагом (ВРШ). Привод управления шагом винта проходил внутри пустотелого гребного вала где находилось винтовое устройство для разворота лопастей.

Г.М. Трусов, служивший на «Миноге» машинным унтер-офицером, писал: «практика эксплуатации ВРШ показала, что этот привод ослабевал от вибраций и сотрясений, особенно в штормовую погоду. Происходило уменьшение шага винта, что создавало много неудобств и трудностей поддержания постоянной скорости лодки». Он отмечал также и другие недостатки, присущие одновальной силовой установке «Миноги»: неодинаковый расход рабочего технического ресурса кормового и носового дизельмоторов, неудобное расположение разобщительных муфт в трюме машинного отделения и др.

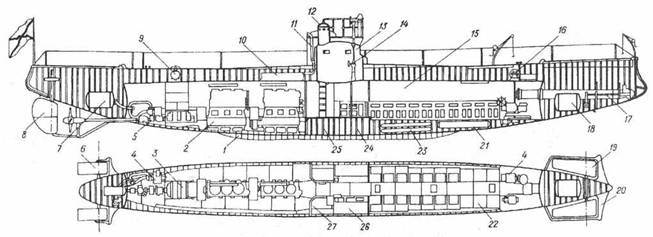

Подводная лодка «Минога». 1909 г.

(Продольный разрез с указанием внутреннего расположения)

1 – свинцовый киль; 2 – двигатель дизеля; 3 – гребной электродвигатель; 4 – центробежные помпы; 5 – упорный подшипник; 6 – кормовые горизонтальные рули; 7 – кормовая дифферентная цистерна; 8 – вертикальный руль; 9 – спасательный буй; 10 – газовыхлопной коллектор; 11 – шахта газоотвода; 12 – рубочный люк; 13 – боевая рубка; 14 – штурвал вертикального руля; 15 – носовое отделение; 16 – тросовая вьюшка; 17 – торпедные аппараты; 18 – носовая дифферентная цистерна, 19 – носовые горизонтальные рули; 20 – ограждение рулей; 21 – воздухохранители для торпедной стрельбы; 22 – аккумуляторы; 23 – воздухохранители для продувания цистерн; 24 – носовая средняя цистерна; 26 – помещение для офицеров; 27 – топливные цистерны.

Дизельмоторы, изготовленные заводом «Людвиг Нобель» для «Миноги», имели очень важное новшество – реверсионное устройство, позволяющее лодке менять ход с переднего на задний, но, к сожалению, это было возможно только без нагрузки, т.е. с разобщенной фрикционной муфтой. Это не обеспечивало необходимой маневренности, поскольку разобщения муфты из-за неудобного расположения требовало определенного времени, поэтому перемена хода при маневрировании осуществлялась только при ходе под электромотором. Реверс же дизельмоторов был произведен лишь один раз за всю историю плавания «Миноги», когда потребовалось сняться с мели.

Энергетическая установка размещалась в машинном отделении, занимая пространство прочного корпуса от 58 шп. в корму до кормовой сферической переборки. Кроме перечисленного выше оборудования в машинном отделении находились: центробежная помпа системы «Мажино» кормовой балластной цистерны, компрессор и пять резервуаров воздухохранителей,

в том числе один резервуар емкость 100 л. для запуска дизельмоторов.

При движении подводной лодки в подводном положении гребной электродвигатель питался от аккумуляторной батареи, состоящей из 66 элементов системы «Мэто». Она размещалась в нижней части носового отделения лодки двумя группами по 33 элемента по правому и левому бортам с проходом посредине для возможности обслуживания батареи. Настил над аккумуляторной батареей одновременно служил полом жилого помещения команды, которое находилось над аккумуляторной батареей. По бортам этого жилого помещения крепились металлические рундуки, предназначенные для отдыха личного состава, свободного от вахты, и для хранения личных вещей.

Энергетическая установка «Миноги» в целом обеспечивала надводный ход под двумя дизельмоторами со скоростью до 11 уз. Под одним дизелем лодка развивала экономическую скорость 8 уз., а дальность плавания экономическим ходом составляла около 1000 миль. В подводном положении под электромотором лодка могла двигаться со скоростью 4,5-5 уз., а энергии аккумуляторной батареи хватало при этом на 90 миль.

«Минога» имела хорошую управляемость по курсу и глубине. Для управления лодкой в горизонтальной плоскости был установлен обычный вертикальный руль площадью 2,0 м2 на литой раме с валиковым приводом, штуртросом и двумя штурвалами. Один из них находился на верхнем мостике в ограждении рубки для управления лодкой в надводном положении, а другой – в боевой рубке для управления в подводном положении. Управление лодкой в вертикальной плоскости осуществлялось посредством двух пар горизонтальных рулей, установленных в носовой и кормовой частях корпуса площадью соответственно 3,75 м2 и 2 м2 .

Посты управления горизонтальными рулями со штурвалами находились в носовом и кормовом отделениях корпуса лодки, т.е. рядом с местами установки самих рулей. Рассредоточение постов управления рулями сильно усложняло управление лодкой в вертикальной плоскости. В связи с этим пришлось выработать специальную методику для удержания лодки на заданной глубине и ввести ее в инструкцию рулевым.

Подводная лодка «Минога» (Продольный разрез и план трюма)

В соответствии с этой методикой кормовые рули устанавливались в положение 3°, на всплытие кормы, а носовые в положение 3° на погружение носа. При этом на ходу под водой лодка удерживала дифферент на нос в пределах 1-2°. Кормовые рули перекладывались только по команде рулевого носовых рулей. Команды передавались по переговорной трубе, соединявшей носовой и кормовой посты управления. Если лодку не удавалось удержать на заданной глубине при таком положении горизонтальных рулей и дифференте, это означало, что она теряет плавучесть из-за проникновения воды внутрь прочного корпуса и необходимо принять срочные меры для восстановления живучести.

Вооружение «Миноги» состояло из двух трубчатых внутренних торпедных аппаратов, изготовленных заводом «Г.А. Лесснер» в Петербурге с двумя торпедами образца 1904 г. калибром 450 мм. На верхней палубе позади рубки был установлен пулемет. Казенные части торпедных аппаратов находились в верхней части носового отделения (16- 48 шп.). В трюме носового отделения хранились семь резервуаров для сжатого воздуха (воздухохранители), в том числе один для торпедной стрельбы. Стрельба залпом из двух торпед была невозможна из-за отсутствия торпедозаместительной цистерны.
