Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства
Шрифт:
Мякинино-1
По данным В. Ю. Коваля, основные материалы происходят из культурного слоя и заполнения ям, относящихся ко второй половине XII — первой половине XIII в. Часть предметов происходит из верхнего (пахотного) слоя и ям XIV–XV вв.
Металлографическому исследованию была подвергнута коллекция железных изделий в количестве 48 экз. [3]
Исследованные предметы подразделяются на следующие категории изделий (рис. 44–46): ножи (35 экз.), серпы (3 экз.), топоры (2 экз.), тесла (1 экз.), ножницы (1 экз.), кресала (4 экз.), наконечники стрел (1 экз.), стержни (1 экз.).
3
Выражаем
На основании проведенного металлографического анализа установлено, что при изготовлении клинков ножей применялись пять технологических схем: целиком из железа — 5 экз. (рис. 44, ан. 11301, 11303, 11317, 11323; рис. 46, ан. 11327), целиком из сырцовой стали — 21 экз. (рис. 44, 46; ан. 11296—11300, 11309—11313, 11319, 11324, 11326, 11329, 11331—11337, 11339); целиком из высокоуглеродистой стали — 3 экз. (рис. 44, ан. 11302, 11318; рис. 46, ан. 11320); из пакетированной заготовки — 3 экз. (рис. 44, ан. 11304, 11316; рис. 46, ан. 11342); с использованием технологии наварки стального лезвия, представленной в разных вариантах: 5 экз. в торец — 3 экз. (рис. 44, ан. 11321; рис. 46, ан.11330, 11338); косой боковой — 1 экз. (рис. 46; ан. 11328); в виде латинской буквы V — 1 экз. (рис. 46, ан.11340).
При изготовлении серпов использовались две технологические схемы: целиком из сырцовой стали — 3 экз. (рис. 45, ан. 11305, 11310, 11322) и из пакетированной заготовки — 1 экз. (рис. 45, ан. 11314).
Ножницы изготовлены целиком из сырцовой стали (рис. 45, ан. 11306).
При изготовлении тесла использовалась технологическая схема поверхностной цементации лезвия (рис. 45, ан. 11307).
Из двух топоров один экземпляр откован целиком из фосфористого высокотвердого железа (рис. 45, ан. 11344), второй — имел стальное лезвие, наваренное в торец корпуса топора (рис. 45, ан. 11308).
Из четырех кресал три откованы в обычной для этой категории технологии торцовой наварки ударного ребра на железную основу (рис. 45, ан. 11315, 11345, 11346). Один экземпляр изготовлен целиком из высокоуглеродистой стали (рис. 45, ан. 11347).

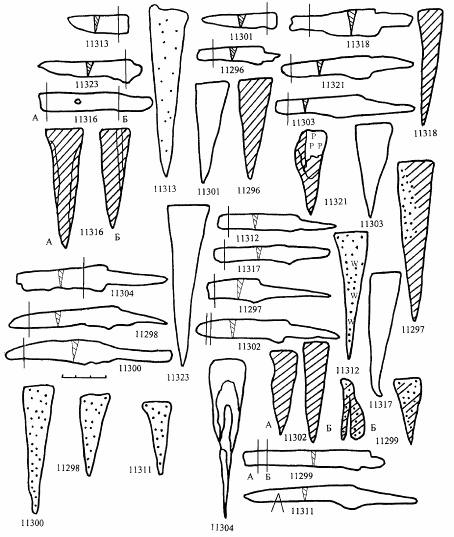

Рис. 44. Мякинино-1. Ножи XIII–XV вв. и технологические схемы их изготовления
Наконечник стрелы откован целиком из железа (рис. 45, ан. 11325).
Стержень, круглый в сечении, откован из неравномерно науглероженной сырцовой стали с участками фосфорной ликвации (рис. 45, ан. 11343).

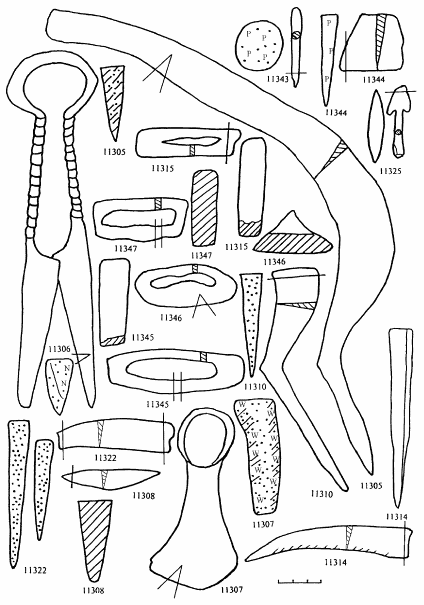

Рис. 45. Мякинино-1. Кузнечные изделия XIII–XV вв. и технологические схемы их изготовления
Обобщая полученные технологические данные, можно заключить, что большинство изделий (32 экз.) изготовлено из «обычного» железа и сырцовой стали, т. е. стали, полученной непреднамеренно в ходе металлургического процесса. В основном это малоуглеродистая сталь, содержащая углерод в пределах 0,1–0,3 %. По механическим свойствам она мало отличается от железа, поскольку не воспринимает термообработку, значительно улучшающую рабочие качества изделия.
Специально полученная путем цементации заготовок качественная сталь отмечена крайне редко. Из такой стали отковано всего три изделия. В основном же ее использовали в качестве наварки на рабочую часть
Рис. 46. Мякинино-1. Ножи XIII–XV вв. и технологические схемы их изготовления
В хронологическом отношении, по данным В. Ю. Коваля, материалы изученной нами коллекции из Мякинина-1 разделяются на два этапа: домонгольский (вторая половина XII — первая половина XIII в.) и золотоордынский (середина XIII–XV в.).
Как установлено в ходе исследований, в домонгольское время в культуре железообработки селища Мякинино-1 доминирует группа I, т. е. простые технологии. Из дополнительных приемов, требующих от кузнеца специальных знаний по улучшению качества изделия, используется термическая обработка в виде твердой закалки (в воде). Группа II составляет незначительную долю. В золотоордынское время положение меняется: доля технологической группы II возрастает, приближаясь в количественном отношении к группе I (Розанова, Терехова 2005). К сожалению, количественная представительность материалов по этому периоду для окончательных выводов пока малочисленна. Поэтому на данном этапе изучения мы можем говорить лишь о намечаемой тенденции. Однако эта тенденция подтверждается косвенными данными, в частности материалами, происходящими из Московского Кремля.
Напомним, что в домонгольский период во многих городских центрах Древней Руси уже существовало специализированное городское кузнечное ремесло, основанное на использовании рациональной технологии наварки стальной рабочей части. Однако если сравнить городскую продукцию с изделиями домонгольского периода из селища Мякинино-1, выполненными также в наварной технологии, то можно заметить существенные различия и в подборе материала, и в качестве исполнения. Кузнецы, изготовившие эти изделия, по всей видимости, не умели сваривать железо с твердой сталью, поэтому основу заготовки либо составлял пакетированный металл (рис. 44, ан. 11321; рис. 46, ан. 11338), либо использовалась сырцовая сталь (ан. 11328, 11330, 11340). Сварные швы, соединяющие разные сорта металла, — грубые, широкие, забитые шлаковыми включениями.
Эти наблюдения позволяют говорить о том, что происходящие из домонгольского слоя поселения Мякинино-1 изделия, имеющие стальные наварные лезвия, являются продукцией сельских кузнецов. При этом следует напомнить, что и продукция московских кузнецов в это время по своим техническим характеристикам практически не отличалась от сельской. Сама Москва до конца XIII в. не была еще крупным городским центром, а представляла собой лишь небольшой пограничный городок Суздальской земли, далекий от ее главных центров — Ростова, Суздаля, Владимира (Ключевский 1957: 6–7). Однако по мере роста города и формирования городского ремесла продукция его появляется на сельских поселениях.
В золотоордынский период селище Мякинино-1, находящееся в непосредственной близости от Москвы, естественно было включено в торговые отношения с городом. Нет сомнения в том, что такие изделия, как кресала (рис. 45, ан. 11315, 11345, 11346), топор (рис. 45, ан. 11308), выполненные в технологии наварки и отличающиеся высоким качеством, являются продукцией городских ремесленников. Эта технология предполагает высокую квалификацию мастера, что подразумевает профессиональное знание свойств различных сортов металла, оптимальных температурных режимов для проведения качественной сварки, соблюдение последовательности технологических операций.
