Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства
Шрифт:
В заключение еще раз подчеркнем, что если кузнечное производство на территории Московского Кремля было постоянным видом ремесленной деятельности в указанное время, то металлургическое осуществлялось эпизодически, в чрезвычайных ситуациях.
Глава 2. Кузнечная продукция малых городов
Коломна
Средневековая Коломна располагалась на пограничье между Северо-Восточной и Юго-Восточной Русью. В XII–XIII вв. Коломна входила в состав Рязанского княжества, но в силу своего географического положения в низовьях Москвыреки город с округой в значительной степени тяготел к Владимиро-Суздальскому княжеству. С момента вхождения в состав Московского княжества (начало XIV в.) Коломну можно с полным основанием считать частью
За время охранных исследований в Коломне в 1989–2002 гг. стационарными раскопками вскрыта площадь около 3500 м2(Мазуров 2005: 78). Сформированы представительные коллекции древностей, значительную часть которых составляют предметы из черного металла.
Для металлографического исследования отобрана коллекция ножей XII–XV вв. В коллекцию вошло 15 экземпляров ножей. Ширина клинков — 1,2–2,5 см, длина — 6–8 см, черенок выделен с двух сторон уступами, его длина — 5–7 см (рис. 29–30). Ножи относятся к типу универсальных бытовых.
При аналитическом исследовании установлено, что в производстве ножей применялось шесть технологических схем: целиком из железа — 2 экз., целиком из сырцовой стали — 2 экз., целиком из качественной стали — 4 экз., из пакетированной заготовки — 1 экз., с использованием наварки стального лезвия — 6 экз.; из них два — в технологии косой, 4 — торцовой наварки. Практически все изделия, которые по характеру металла могли принять термообработку, были закалены (11 экз.).

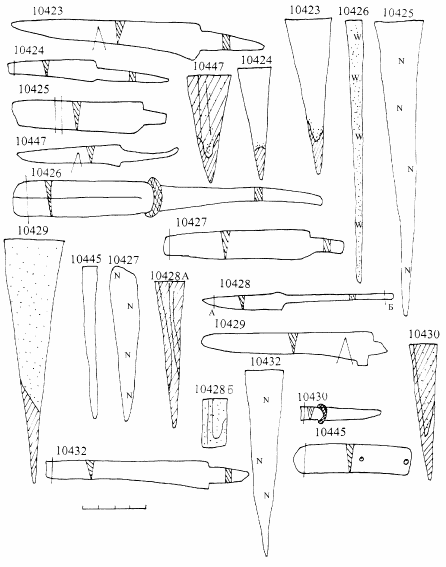

Рис. 29. Коломна. Ножи XII–XII вв. и технологические схемы их изготовления

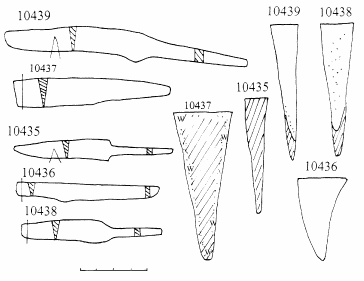

Рис. 30. Коломна. Ножи XIV–XV вв. и технологические схемы их изготовления
Анализ полученных данных позволяет считать, что сырьем кузнецам служили сыродутное железо и сырцовая сталь. Железо отличалось обычными показателями микротвердости: ни разу не было зафиксировано применение твердого (фосфористого) железа. Следует отметить применение в четырех случаях при изготовлении цельностальных ножей качественной цементованной стали. В то же время при изготовлении сварных конструкций на лезвиях часто используется сырцовая сталь (пять ножей из шести сварных). Наиболее ярко разница в такой продукции видна при сравнении показателей микротвердости стали у ножей, откованных из цементованной стали, и у ножей с наварными лезвиями: в первом случае — 514–824 кг/мм2, во втором — 193–322 кг/мм2(сталь во всех случаях была термообработана).
При сопоставлении исследованных ножей по технологическим группам заметно преобладание группы I (9 к 6).
Распределение технологических схем по хронологическим периодам приведено в таблице 7. Анализ данных позволяет утверждать, что ни в один хронологический период не наблюдается преобладание изделий технологической группы II. На этом основании можно заключить, что Коломна входила в круг памятников, где железообрабатывающее ремесло продолжало южнорусские производственные традиции.

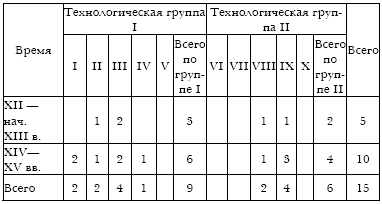

Таблица 7. Хронологическое распределение исследованных ножей из Коломны по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
Звенигород Московский
Звенигород Московский расположен в 60 км к западу от Москвы (Московского Кремля), на левом берегу самой важной транспортной артерии Московской земли — р. Москвы. Первым достоверным историческим свидетельством о Звенигороде является его упоминание в духовном завещании Ивана Калиты (около 1336 г.). Однако, как показывают археологические данные, город возникает намного раньше — в XII в. Согласно этим данным, Звенигород вместе с Москвой был окраинным, юго-западным
Наиболее значительные археологические исследования Звенигорода Московского проведены А. А. Юшко в середине 70-х гг. XX в. Была вскрыта площадь более 800 м2. Анализ стратиграфии культурного слоя и вещевого материала позволил сделать важные выводы по истории города (Юшко 2005).

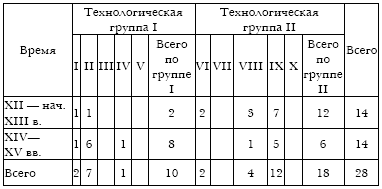

Таблица 8. Хронологическое распределение исследованных ножей из Звенигорода Московского по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
Коллекция, отобранная для технологического исследования, происходит из раскопок А. А. Юшко. Она состоит из 28 ножей, относящихся к XII–XV вв. (Юшко, Хомутова 1981). В коллекции представлены хозяйственные ножи, мало различающиеся по формам и размерам. Чаще всего встречаются ножи, имеющие клинки длиной от 6 до 14,5 см и шириной 0,9–1,8 см. Черенок, выделенный с двух сторон четкими уступами, короче лезвия (длина 6–8 см). Встречаются экземпляры с пластинчатой рукоятью, в которой есть отверстия для крепления деревянных и костяных обкладок. Один экземпляр имеет втульчатую рукоять.
Металлографический анализ показал, что при изготовлении ножей использовались 5 технологических схем: целиком из железа — 5 экз., из сырцовой стали — 8 экз., с использованием приемов сварки (трехслойный пакет — 2 экз., наварка стального лезвия на железную основу — 16 экз., из них торцовая наварка — 12 экз., косая наварка — 4 экз.).
Автор раскопок А. А. Юшко по данным стратиграфии выделяет в истории города два хронологических периода: первый — XII–XIII вв., второй — XIV–XV вв. Хронологическое распределение технологических схем дает следующую картину (табл. 8). В первый период преобладают технологические схемы, связанные с технологической группой II (12 экз.). Это — трехслойный пакет, торцовая наварка, косая наварка. Изделия, изготовленные в простых технологиях (технологическая группа I), единичны — всего два экземпляра. В XIV–XV вв. — время расцвета города — доля изделий, изготовленных в простых технологиях, возрастает в четыре раза по сравнению с предшествующим периодом. В то же время доля изделий, изготовленных с использованием сварки, уменьшается вдвое и составляет шесть экземпляров.
На основании исследованных материалов из Звенигорода Московского можно сделать следующее заключение. Истоки производственных навыков в железообработке, которые мы наблюдаем в ранний период, восходят к северным традициям. Со временем, начиная с XIV в., возрастает доля технологической группы I.
Торжок
Первые письменные упоминания о Торжке относятся к 30-м гг. XII в. Но, судя по дендрохронологическим датам (деревянные мостовые в Новоторжском кремле) — рубеж X–XI — первая половина XI в., — город был основан значительно раньше (Малыгин 1984: 82–83). Торжок, расположенный в среднем течении р. Тверцы, контролировал важный торговый путь, по которому в Новгород поступал хлеб из низовых земель. Город со своей округой принадлежал к числу новгородских волостей, не входивших в пятинное деление, но находившихся на особом положении. Значение Торжка было столь велико, что уже в середине XII в. город переходит в совместное владение Новгорода и великого князя Владимирского (позднее Московского) (Ключевский 1957: 57). В конце XII — начале XIII в. Торжок переживает период экономического расцвета. Об этом свидетельствуют археологические раскопки: на боярских и купеческих усадьбах обнаружены предметы импорта (амфоры, янтарь, изделия из самшита, грецкие орехи). Город подвергся татаро-монгольскому разорению зимой 1238 г. Новгородская первая летопись рассказывает о героической обороне Торжка: татаро-монголы в течение двух недель обстреливали крепость. Ворвавшись в город «и секоша вся», свидетельствует летописец. Археологические исследования 1981 г. указывают на катастрофические последствия взятия города: слой пожара достигает мощности 30–50 см, в нем обнаружены человеческие кости (Малыгин, 1984: 95).
