Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства
Шрифт:
После разгрома город переживает глубокий экономический и политический кризис. Жизнь здесь надолго замирает и возобновляется лишь в московское время — в середине XIV в. (Малыгин 1989: 42–50).
Для технологического изучения была отобрана коллекция ножей (101 экз.) В результате проведенного микроскопического исследования выявлено восемь технологических схем в изготовлении клинков изделий: целиком из железа — 12 экз., целиком из стали — 40 экз. (23 экз. сохранили термическую обработку), из пакетированной заготовки — 1 экз. (термообработан), в схеме трехслойного пакета с выходом на лезвие стальной полосы — 7 экз. (все экземпляры сохранили термическую обработку), вварки стального лезвия — 7 экз. (клинки 4 экз. термически обработаны), торцовой наварки стального лезвия — 13 экз. (11 термически обработаны),
Изделия, выполненные в разных технологических схемах, характеризуются определенными техническими особенностями. Так, ножи, имеющие железные клинки, ковались из железа, сильно загрязненного шлаковыми включениями. На железных клинках не отмечено никаких технологических приемов, которые могли бы улучшить механические свойства металла: ковались они обычными приемами свободной ручной ковки (рис. 31, ан. 11425; рис. 32, ан. 11418, 11421, 11422).
Ножей с цельностальными клинками в исследованной коллекции — 40 экз. На цельностальные клинки шла в большинстве случаев (31 экз.) сталь сырцовая, неравномерно науглероженная, с разным содержанием и распределением углерода (от 0,1 до 0,8 %) и с участками чистого феррита (рис. 33, ан. 11388, 11390, 11393). Надо отметить, что кузнецы умели распознавать наиболее углеродистые участки в металле, и именно они шли на изготовление рабочей части изделия.
В этой группе изделий есть несколько ножей (6 экз.), клинки которых откованы из малоуглеродистой стали (содер-жание углерода не выше 0,3 %). Практически эта сталь ничем не отличается от обычного железа: она обычно имеет те же показатели твердости, что и железо, и не воспринимает термическую обработку (рис. 32, ан. 11428, 11430; рис. 33, ан. 11389, 11392). В результате изделие обладает невысокими рабочими качествами.

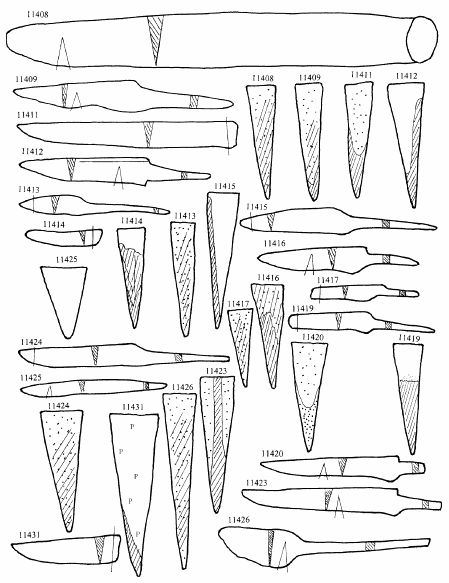

Рис. 31. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

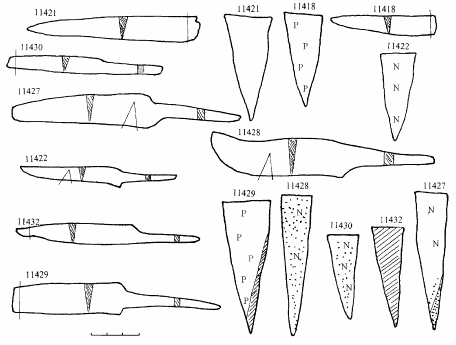

Рис. 32. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления
Встречаются в коллекции изделия, правда редко (5 экз.), откованные целиком из качественной стали (рис. 32, ан. 11432; рис. 33, ан. 11407; рис. 34, ан. 11361), которая характеризуется равномерным распределением углерода (0,6–0,8 % С).
Цементация, т. е. науглероживание рабочих частей орудий труда, встретилась в исследованной коллекции на одном экземпляре и представлена вариантом сквозной цементации рабочей части с последующей закалкой (рис. 35, ан. 11385).
Группа сварных технологий, состоящая из 49 экз., представлена такими технологическими схемами, как трехслойный пакет (7 экз.; рис. 31, ан. 11423; рис. 34, ан. 11363, 11365), вварка стальной лезы (8 экз.; рис. 34, ан. 11352; рис. 36, ан. 11374) и различными формами наварки (34 экз.; рис. 34, ан. 11355; рис. 36, ан. 11366; рис. 37, ан. 11437, 11443, 11450).
Обращает на себя внимание нож под № 11364 (рис. 36). Ничем не примечательный внешне, он, как показало микроскопическое исследование, имеет оригинальную технологию изготовления. Клинок состоит из трех частей: на лезвии — высокоуглеродистая сталь, основа — сырцовая сталь, а между ними проходит полоска из твердого (фосфористого) железа, которая на поверхности идет вдоль всего клинка блестящей полосой. Клинок закален. Можно указать на единичные аналогии этому изделию в материалах из Твери, Шестовиц, Автуничей. Безусловно, такие ножи следует отнести к привозным изделиям.

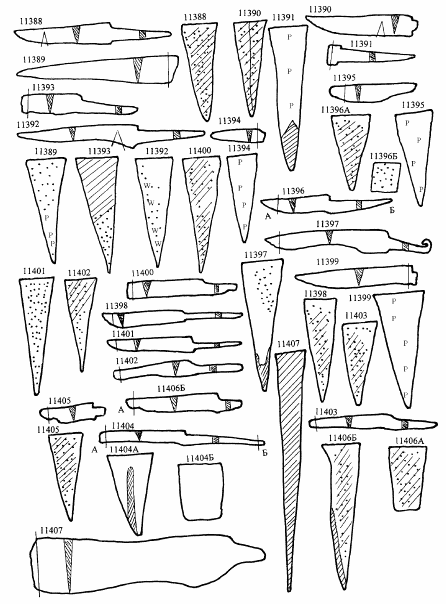

Рис. 33. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

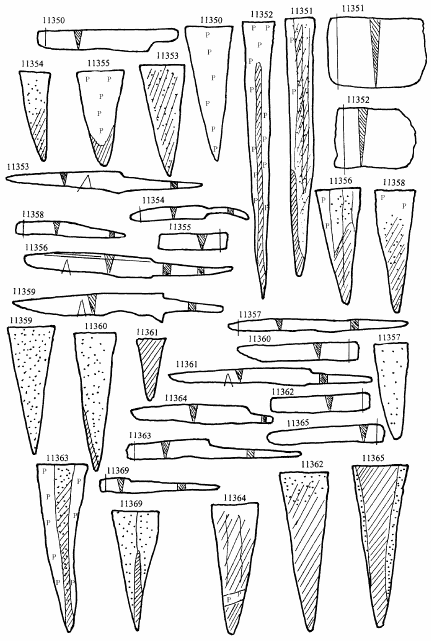

Рис. 34.
Также к импортным (западноевропейским) экземплярам следует отнести нож (ан. 11377, рис. 34), имеющий на левой стороне клинка, вблизи перехода клинка к черешку, клеймо в виде пяти круглых врезок, расположенных в виде игральной фишки домино. С технологической точки зрения он не выделяется из общего числа изделий (выполнен в технологической схеме косой боковой наварки с последующей закалкой). Можно лишь отметить, что основа ножа сварена из двух полос, расположенных вдоль клинка. Следует обратить внимание на то, что оба импортных изделия происходят из одного раскопа — раскоп 2.

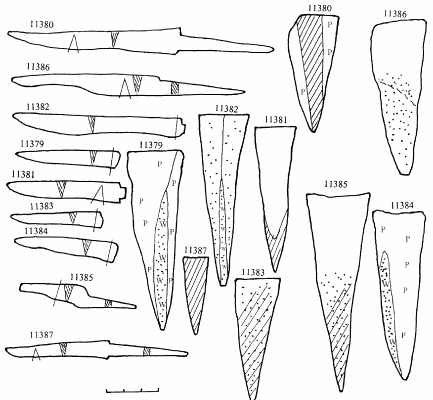

Рис. 35. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

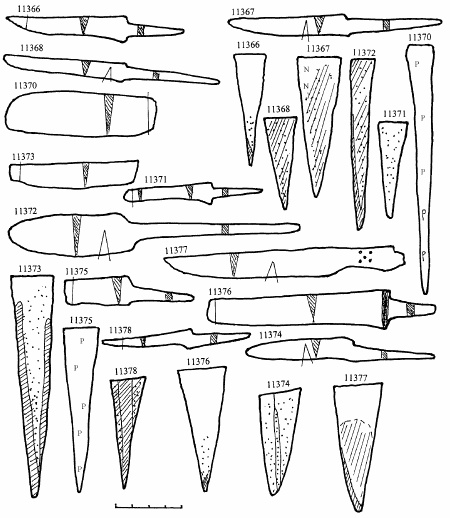

Рис. 36. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления
Рис. 37. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления
Характеризуя поделочный материал, подчеркнем, что металл исследованных изделий сильно загрязнен шлаковыми включениями. Улучшить же качество металла можно было с помощью долгой и тщательной проковки, однако, как свидетельствуют аналитические данные, кузнецы не уделяли качеству поделочного материала должного внимания.
Сырьем служил металл разных сортов: твердое (фосфористое), «обычное» и «мягкое» железо, сырцовая и цементованная сталь. Особенностью коллекции железных изделий из Торжка является использование сырцовой стали как для основы, так и для лезвий изделий. В ряде случаев на основу из сырцовой стали наваривается лезвие из аналогичного по качеству металла. Объяснить отмеченный факт можно господством производственного стереотипа: привычка работать в определенном технологическом стандарте оказывается сильнее необходимости изменения производственных операций в сторону их упрощения.

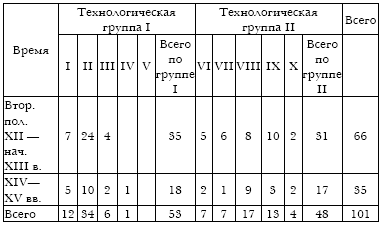

Таблица 9. Хронологическое распределение исследованных ножей из Торжка по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
Располагая датировками прошедших металлографическое исследование находок из Торжка (данные представлены автором раскопок П. Д. Малыгиным на основании дендрохронологического анализа), мы разделили материалы коллекции на два хронологических периода: домонгольский (середина XII — первая половина XIII в.) и золотоордынский (XIII–XIV вв.).
Выделенные технологические группы распределяются хронологически следующим образом (таблица 9).
Как явствует из полученных данных, в домонгольское время в культуре железообработки Торжка обе технологические группы представлены близкими долями: 53 и 47 % соответственно. В золотоордынское время сохраняется близкое к домонгольскому периоду процентное соотношение: 51,4 и 48,6 %.
Суммируя результаты металлографического исследования, можно заключить, что технологическую характеристику кузнечного производства Торжка на протяжении всего рассматриваемого периода XII–XIV вв. стабильно определяют две традиции, известные на Руси: южнорусская и северорусская.
