Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства
Шрифт:
Анализ полученных данных технологического анализа позволяет говорить, что в становлении кузнечного ремесла древнерусского Торжка активно участвовали кузнецы — выходцы из Новгородской или Ростово-Суздальской земель. Не меньшую (а может быть, и большую) роль играли мастера, работающие в южнорусских традициях. В условиях золотоордынского ига в железообрабатывающем ремесле Торжка деструктивных изменений не происходит.
Ростиславль Рязанский
Городище Ростиславль, расположенное в Озерском районе Московской области, является остатками летописного города Ростиславля Рязанского, основанного в 1153 г. Город возникает как крепость Рязанского княжества, в составе которого и остается до присоединения Рязани
Планомерные стационарные раскопки проводятся на памятнике с 1994 г. (руководитель экспедиции В. Ю. Коваль). К настоящему времени в результате этих работ накоплен большой фактический материал, позволивший сделать предварительные выводы о материальной культуре памятника, его хронологии, особенностях керамического комплекса (Коваль 1995, 1996, 2004б). Установлено, что древнерусское поселение на городище существовало в XII–XVI вв.
Состав найденных на памятнике предметов из черного металла разнообразен. Это предметы быта (ножи, кресала, шилья, ключ), орудия труда (топоры, скобель, косы, серп), оружие (наконечники стрел, как универсальные, так и боевые), снаряжение коня (удила, шпоры, скребница).
Археометаллографическое исследование прошло 30 предметов, датируемых золотоордынским временем: 19 ножей, зубило, две косы, серп, кресало, три наконечника стрел, шило, скребница и ключ (рис. 38). Следует отметить, что металлографически исследованы все датированные железные предметы достаточно хорошей сохранности.
Немногим более половины ножей (10 экз.) было изготовлено в простых технологических схемах (технологическая группа I). Большинство орудий в этой группе отковано из сырцовой стали. Лишь один нож оказался цельножелезным. Но плохая сохранность лезвия не исключает применения при его изготовлении более сложной технологической схемы. Технологическая схема одного ножа (рис. 39, ан. 9552) свидетельствует о применении при его изготовлении химикотермической обработки (сквозной цементации). Основа откована из кричного железа, качество ковки хорошее. Заключительной операцией по улучшению рабочих свойств орудия была резкая закалка.
В технологической группе II (9 экз.) преобладали ножи, изготовленные по технологической схеме косой боковой наварки (рис. 39, ан. 9230, 9231А, 10457). Сварка у двух образцов не отличается высоким качеством. Это позволяет предположить, что данные ножи изготовлены кузнецами, которые не обладали достаточными производственными навыками.
Два ножа имели лезвие, наваренное в торец (рис. 39, ан. 9963А, 9964А). Еще у двух ножей при оформлении лезвия применена V-образная наварка (рис. 39, ан. 9234А, 9551). Все изделия этой технологической группы подверглись термообработке — в большинстве случаев резкой закалке.
Следует отметить, что в предшествующее время (вторая половина XII — первая половина XIII в.) при изготовлении ножей преобладали схемы технологической группы I (целиком из сырцовой стали). Доля орудий, изготовленных с применением технологической сварки (технологическая группа II), превышает 35 % (Завьялов 2004: 206). Можно предполагать, что под влиянием более крупных городских центров в золотоордынское время у местного населения распространяется продукция, изготовленная в наварной технологии. Пока трудно сказать, происходило ли распространение изделий с наварными лезвиями посредством торгового обмена или новые технологии осваиваются местными

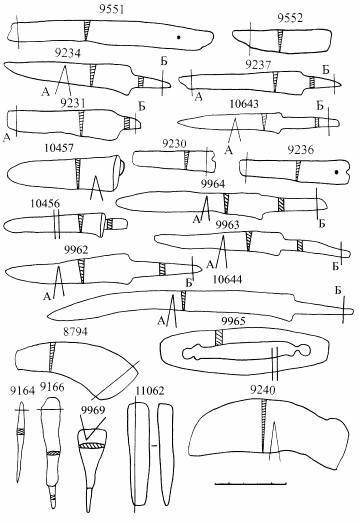

Рис. 38. Кузнечные изделия XIV–XV вв. из Ростиславля Рязанского

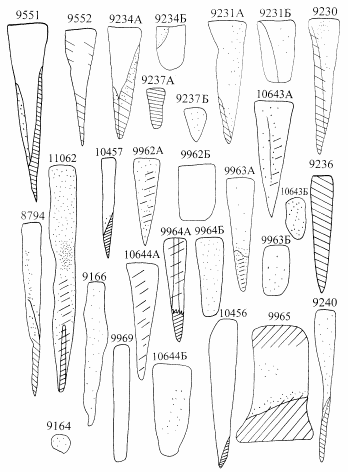

Рис. 39. Технологические схемы изготовления кузнечных изделий из Ростиславля Рязанского
Среди инструментов из коллекции кузнечных поковок золотоордынского времени обращает на себя внимание зубило. Находка этого орудия свидетельствует о присутствии на городище металлообрабатывающего производства. Зубило отковано из высокоуглеродистой заготовки (содержание углерода 0,7–0,9 %, на отдельных участках наблюдается структура заэвтектоидной стали), в которую было вварено стальное лезвие. Заключительной операцией была закалка лезвия с последующим низким отпуском (рис. 39, ан. 11062).

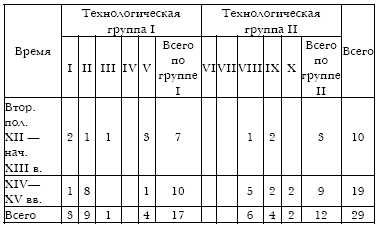

Таблица 10. Хронологическое распределение исследованных ножей из Ростиславля Рязанского по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
Косы изготовлены по технологии косой боковой наварки стального лезвия (рис. 39, ан. 8794, 9240). Серп откован из пакетной заготовки (вторичное использование металла).
Исследованное кресало изготовлено в традиционной для таких поковок технологической схеме — наваркой стальной ударной пластины с последующей резкой закалкой.
Из кричного железа откованы скребница, наконечник стрелы и ключ.
Наконечники стрел и шило выкованы из сырцовой стали (рис. 39, ан. 9164, 9166). Содержание углерода в стали до 0,3 %.
Как видно из приведенных результатов, в золотоордынский период среди ножей из Ростиславля Рязанского технологические группы I и II представлены примерно равными долями. Но технологическая сварка большинства предметов не отличается высоким качеством. Приведенные аналитические данные позволяют с определенной уверенностью говорить, что в золотоордынское время производственные традиции предшествующего периода не прервались. Несмотря на то что доля изделий технологической группы II возрастает, качество продукции, относящейся к этой группе, не меняется: по-прежнему используется сырцовая (а не качественная) сталь, сварка не отличается высоким качеством. Кузнечная продукция из Ростиславля Рязанского документирует железообрабатывающее ремесло малого города, удаленного от крупных производственных центров. Ремесленники такого городка удовлетворяли потребности лишь местного, незначительного по своему объему рынка.
Серенск
Городище Серенск расположено в Мещовском районе Калужской области на правом берегу р. Серены при впадении в нее безымянного ручья. Впервые в летописи Серенск упоминается в 1147 г. Городище состоит из двух частей: детинца и окольного города, от которого детинец отделяется высоким валом и глубоким рвом. Общая датировка памятника — XII–XVI вв. Верхний горизонт культурного слоя датируется толстостенной белоглиняной и чернолощеной керамикой XIV–XVI вв. Ниже лежит черный рыхлый слой с включениями древесного угля, обожженной глины, извести. По мнению Т. Н. Никольской, находки в этом слое документируют разгром города во время татаро-монгольского нашествия: срезни в виде узкой лопаточки — тип, не характерный для древнерусских наконечников стрел. О постигшей город катастрофе говорят и обнаруженные в разных частях города скелеты людей (Никольская 1981: 140).
