Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

Завьялов Владимир

На основании датированных ножей проведено сравнение технико-технологических особенностей домонгольского и золотоордынского периодов (табл. 5–6).

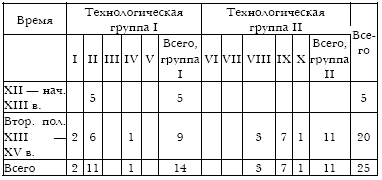

Таблица 5. Хронологическое распределение исследованных ножей из Москвы по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Хронологическое

распределение технологических схем (табл. 6) показывает, что ножи второй половины XII в. откованы целиком из сырцовой стали (технологическая группа I). Предметы, относящиеся к технологической группе I, доминируют среди московских материалов до конца XIII в. Единичные изделия с наварными лезвиями фиксируются в слоях XIII–XIV вв. Наши данные свидетельствуют о том, что существенные изменения в технологии производства изделий происходят в XIV в.: преобладают предметы, выполненные в наварной технологии (преимущественно торцовая наварка). С этого времени среди кузнечной продукции Москвы значительную роль играют изделия технологической группы II. Такая же картина наблюдается и в XV в. По-видимому, это связано с появлением в Москве мастеров, хорошо знавших технологию наварки. В этом факте можно видеть еще одно проявление политики централизации государства, проводимой московскими князьями: в столицу княжества привлекались лучшие художники и высококвалифицированные ремесленники.

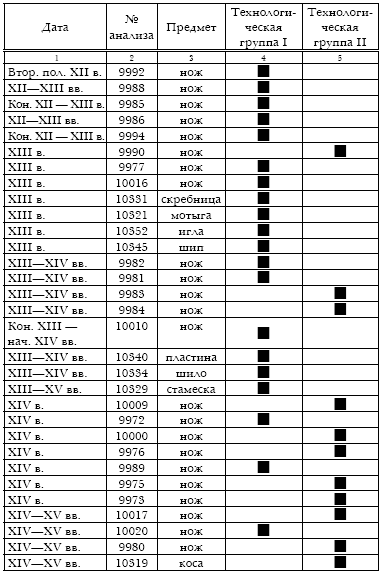

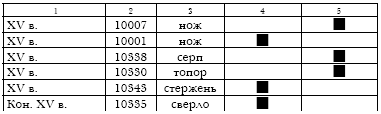

Таблица 6. Хронологическое распределение железных изделий из Москвы по технологическим группам

По мнению М. Г. Рабиновича, уже в начальный период существования Москвы на территории ее посада было развито металлургическое производство. При археологических исследованиях на территории современного Кремля удалось зафиксировать остатки домницы. Ввиду плохой сохранности сооружения ее конструкцию выявить было нельзя. Уцелела лишь вырытая в материке яма, в которой располагался слой сильно обожженного материкового песка, и скопление железного шлака. Эта домница датируется XII в. Она была расположена на северной окраине посада городка.

Еще один комплекс, связанный с производством железа, исследован на восточной окраине посада, в Зарядье. От него уцелело несколько выкопанных в материке канавок, образовавших правильный прямоугольник размером 6,5? 4,5 м. К югу и юго-востоку от него в глубоких (до 1,2 м) ямах неправильной формы были свалены отходы производства. О масштабах производства говорит уже то, что шлака и криц из ям и канавок собрано большое количество. Здесь найдены также части глиняной обмазки и фрагменты глиняных сопел, через которые в домницы нагнетался воздух при помощи мехов.

Датировка этого производственного комплекса затруднительна именно потому, что он находился на окраине города, которая и впоследствии долго не застраивалась. Канавки и ямы перекрыты заборами, относящимися к культурному слою XI–XIV вв. Можно предположить, что это сравнительно крупное металлургическое производство существовало на окраине посада в XII–XIII вв. довольно длительный период. Но и после того, как оно было оставлено и разрушено, территория, где находились остатки сооружений, не заселялась долгое время (Рабинович 1964: 83).

Металлургический

горн середины XVII в. исследован в результате археологических работ на территории Китайгородского подворья Троице-Сергиева монастыря. Интересно, что письменные источники не содержат данных о наличии кузнечного производства в середине этого столетия на монастырском дворе (Бойцов 1995).

На территории средневековой крепости Москвы, в Кремле, при археологических наблюдениях и раскопках неоднократно фиксировались свидетельства различных производств: по обработке кости и дерева, по изготовлению обуви из кожи, ювелирного ремесла. Исследования, проведенные в 1994–1995 гг. на обширном участке возле Никольских ворот, позволили получить важные данные о размещении в Кремле во второй половине ХIV—ХV в. комплексов по производству и обработке железа.

Наблюдения проводились как на территории бывшего здания Сената — дворца конца XVIII столетия (в его центральном и малых дворах, в подвалах), — так и на прилегающих к нему улицах. Здание, возведенное по проекту русского архитектора М. Ф. Казакова, заняло большой участок кремлевской территории, застроенной в ХIV—ХVIII вв. дворами знати, священнослужителей, палатами монастырских подворий и храмами; в числе сооружений следует упомянуть церковь Козьмы и Демьяна — патрональный храм кузнечного братства. Историческая топография этого района во второй половине ХII— ХV в. реконструируется благодаря данным археологии.

Многочисленные свидетельства работы с металлом обратили на себя внимание еще в ходе непрерывных археологических наблюдений, проводившихся у Никольских ворот во время ремонта и реставрации дворца, систем городского хозяйства (канализации и т. д.). К металлургическим артефактам относятся прежде всего куски шлаков с характерным налетом голубого цвета (их собрали около 200 кг); часть из них имела оплавившуюся стекловидную неровную поверхность. При исследовании одной из построек, погибшей в пожаре, зафиксирован развал горна, что позволило предварительно определить ее как кузницу.

Находки, связанные с железопроизводством, зафиксированы в отложениях второй половины ХIV — ХV в. на значительном участке: в юго-западном углу центрального двора, в малом южном дворике, а также к югу и западу от дворца, на прилегающих к его южной и западной стенам улицах (рис. 28).

Для характеристики и идентификации этих находок в кабинете металлографии лаборатории естественнонаучных методов Института археологии РАН были проведены макро-и микроскопические аналитические исследования (Панова, Розанова, Терехова 1997).

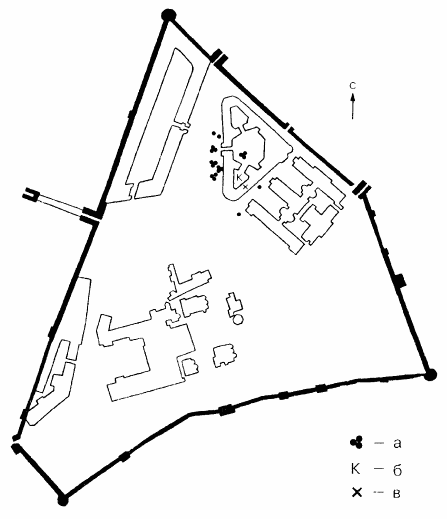

Рис. 28. Размещение остатков железопроизводства на территории Московского Кремля в XIII–XV вв. (а — места находок шлаков, б — место размещения кузницы, в — местоположение церкви Козьмы и Дамиана)

По формально-визуальным признакам выделены четыре группы артефактов.

В первую группу включены крупные фрагменты (в поперечнике до 40 см) глинистой массы, смешанной с песком, железистой окалиной и углем (20 экз.). Масса достаточно рыхлая, пористая, легко разламывается руками; имеет явные следы воздействия огня (на отдельных участках видны следы вскипания глины). Вес — от 0,8 до 4 кг. Чаще всего это бесформенные куски, однако иногда фрагменты сохраняют форму профиля каких-то сооружений, связанных с высокотемпературными воздействиями.
