БАЗ-5921/5922
(1971 – 1990 гг.)
В конструктивном отношении новые плавающие трехосные шасси БАЗ-5921 и БАЗ-5922 являлись прямым развитием машин первой гаммы 5937/5939, а базировавшийся на них ракетный комплекс «Точка» можно было бы считать экстраполированием прежней системы «Оса», доведенной до тактического уровня применения. Все шасси также предназначались для передвижения по всем видам дорог, на местности и на внутренних акваториях, во всех климатических зонах с повышенной влажностью и запыленностью окружающего воздуха, а также были приспособлены к доставке железнодорожным и авиационным транспортом. Появление же нового комплекса «Точка» было связано с исчерпанием возможностей серийной тактической системы «Луна-М» с неуправляемым ракетами, что в конце 1960-х годов привело к принятию решения о необходимости насыщения Советской Армии новыми комплексами с управляемой траекторией полета ракет.
Началу разработки тактического ракетного комплекса (ТРК) 9К79 «Точка» положило ПСМ от 4 марта 1968 года о создании мобильного «дивизионного ракетного комплекса высокой точности стрельбы», предназначенного для поражения

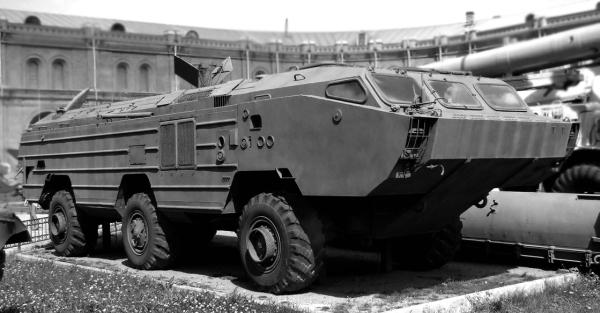

Специальное плавающее шасси БАЗ-5921 для ракетного комплекса 9К79 «Точка». 1976 год
Параллельно с созданием боевой части ТРК «Точка» в СКБ Брянского автозавода под руководством главного конструктора И. Л. Юрина проводилось проектирование плавающих корпусных шасси 5921 с 4-местной кабиной для пусковой установки и 5922 для ТЗМ с 2-местным отсеком управления. Ведущими конструкторами являлись соответственно А. И. Кирюшкин и И. В. Гринченко. Вполне естественно, что их конструктивной основой являлись выпускавшиеся в то же время уже опробованные и испытанные заднемоторные машины 5937/5939 ЗРК «Оса», а перестановка силового агрегат в среднюю часть шасси фактически не привела к существенным изменениям в конструкции их агрегатов и основных параметров. На максимально унифицированных шасси 5921/5922 устанавливали прежние бортовые трансмиссии, подвеску, пневмогидравлическую тормозную систему, рулевое управление, систему регулирования давления воздуха в шинах, водометные движители, электрооборудование и набор дополнительного оснащения. В принципе на них использовался тот же 300-сильный дизельный двигатель с дублированной системой запуска, но он имел маркировку 5Д20К-300 и отличался более мощной системой охлаждения с двумя радиаторами и предпусковым подогревателем повышенной мощности. В трансмиссии насчитывалось 18 карданных валов: два дополнительных вала служили для вращения электрогенератора привода спецоборудования. Новыми считались усиленные шины И-247Б прежнего размера 1200x500-508. Единственной реальной новинкой стал более крупный и высокий сварной герметичный корпус увеличенной вместимости с новой планировкой, центральным расположением моторного отсека и двумя рабочими помещениями – переднее отделение управления с двумя входными люками в крыше и кормовое для размещения специального оборудования. Глубокая наследственность при разработке машин 5921/5922 отразилась также и в идентичности большинства основных параметров обоих поколений: прежние колесная база (2800+2600 мм), колея, скорости передвижения, почти все параметры проходимости, единая снаряженная масса (11,3 т) и даже тот же контрольный расход топлива. Исключение составляли сокращенные дорожный просвет (357 мм), ширина преодолеваемого рва (до 1,5 м) и эксплуатационный расход топлива – максимум 124 л на 100 км.
Прототипы спецшасси 5921 и 5922 были построены в конце 1971 года и пошли на волгоградский завод «Баррикады» под спецкомплектацию, их серийное производство началось в мае 1974 года, то есть за два года до официального принятия ТРК «Точка» на вооружение. Приобретя опыт изготовления сварных каркасных кузовов предыдущей серии 5937/5939, корпусы новых машин стали собирать на механизированных стендах с фиксацией основных элементов, а каркас крыши – на стенде с пневматическим зажимом всех элементов.
Шасси БАЗ-5921 грузоподъемностью 6,3 т с экипажем из четырех человек предназначалось для монтажа оборудования СПУ серии 9П129 комплексов «Точка» и «Точка-У». Внешне этот вариант отличался клиновидной передней частью корпуса, небольшими лобовыми и узкими треугольными боковыми окнами с пуленепробиваемыми стеклами. В задней части его грузового отделения была смонтирована подъемная рампа с направляющими для пуска одной ракеты и гидравлическим механизмом изменения угла возвышения. В транспортном положении ракета располагалась горизонтально, а для сохранности груза и маскировки кормовой отсек сверху закрывался двумя длинными боковыми створками с дистанционным электрогидравлическим управлением. В состав дополнительного оборудования входила аппаратура навигационной привязки и подготовки запуска, четыре гидравлических домкрата и два топливных бака на 315 и 35 л, обеспечивавшие запас хода шасси 875 км. Габаритные размеры машины составляли 9486x2890x2375 мм.
Первая пусковая установка 9П129 ТРК «Точка» была построена на опытном шасси 5921 уже в 1971 году и снабжалась ракетой 9М79Б с максимальной дальностью полета 70 км. В 1971 – 1973 годах после проведения пробных запусков было организовано серийное производство ракет серии 9М79 с разными боеголовками (ядерная, фугасная, химическая, кассетная и др.). С 1976 года на серийных шасси 5921 завод «Баррикады» монтировал оборудование модернизированной пусковой системы 9П129М с ракетами 9М79 различных вариантов. В ТРК «Точка-У» с новой ракетой 9М79-1 (9М721) использовалась модернизированная установка 9П129М-1, у которой боевая масса возросла с 17945 до 18438 кг. В целях скрытности и неожиданности нанесения удара подъем ракеты в боевое положение (на угол 78o) производился за 15 с до старта. Время подготовки к пуску в зависимости от конкретных условий находилось в пределах от 2 до 16 минут. Для всех пусковых систем максимальная скорость передвижения по шоссе составляла 60 км/ч, на грунтовых дорогах – до 40

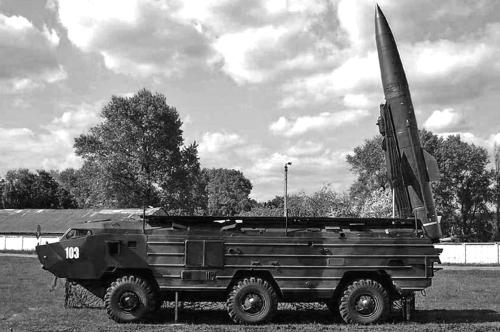

Пусковая установка 9П129М тактического ракетного комплекса «Точка» на шасси БАЗ-5921. 1978 год

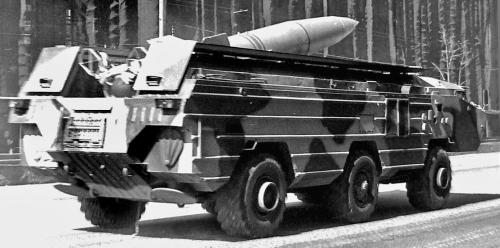

Пусковая установка 9П129М-1 комплекса 9К79-1 «Точка-У» на шасси БАЗ-5921 на параде 1990 года
Шасси БАЗ-5922 с полезной нагрузкой 6,8 т для ТЗМ серии 9Т218 отличалось от модели 5921 измененной формой корпуса с укороченным отделением управления для экипажа из двух человек, повышенной площадью остекления и увеличенным открытым кормовым отсеком с тентованным верхом. Его полезная длина составляла 7430 мм, ширина – 2360 мм. В нем горизонтально на специальных ложементах размещались две полностью снаряженные и готовые к пуску ракеты 9М79. В задней части машины устанавливался двухсекционный гидрокран для перегрузки ракет с транспортных машин на ТЗМ и на пусковую установку. Шасси 5922 снабжалось одним топливным баком вместимостью 315 л, имело габаритные размеры – 9470x2890x2440 мм и запас хода – 786 км. Первый образец ТЗМ 9Т218 также был построен в конце 1971 года, затем испытан и серийно выпускался с 1976-го. В комплексе «Точка-У» с ракетой 9М79-1 применялась доработанная машина 9Т218-1 боевой массой 18,4 т. Время ее развертывания на любой площадке и процесса перегрузки не превышало 19 минут. Скорости и запас хода всех ТЗМ соответствовали параметрам СПУ.
В 1980-е годы в целях снижения стоимости и повышения экономичности на шасси 5921 и 5922 в опытном порядке смонтировали серийные дизельные двигатели КамАЗ-7403 V8 мощностью 260 л.с. с более высоким моторесурсом. Эти прототипы получили индексы 5921М и 5922М. Они прошли испытания в разных климатических условиях, в горной и пустынной местности с жарким климатом. При этом стало ясно, что при установке в закрытых отсеках специально не подготовленных двигателей их система охлаждения не справляется со своими функциями и приводит к быстрому перегреву силовых агрегатов. В годы перестройки модернизация этих шасси не состоялась, работы над ними были прекращены.

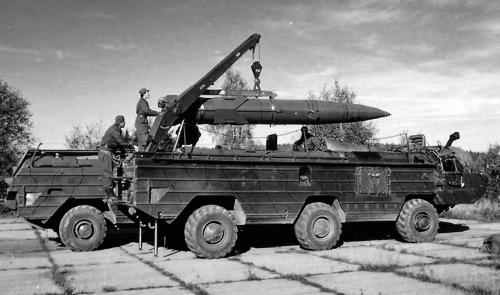

Транспортно-заряжающая машина 9Т218 комплекса «Точка» на шасси БАЗ-5922. 1978 год

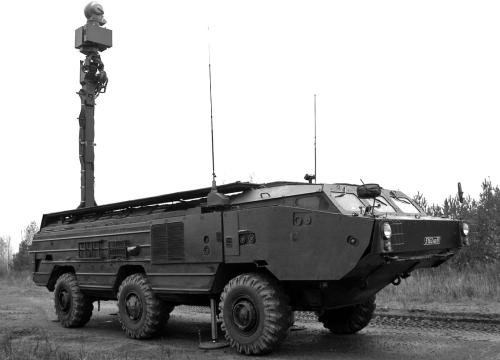

Радиолокационная станция «Кредо-1С» (1Л268) на отремонтированном шасси БАЗ-5921
Впоследствии на новых шасси 5921 и 5922, которые находились на базах хранения Министерства обороны РФ, а также на списанных машинах, прошедших капитальный и восстановительный ремонт или реконструкцию, продолжилась установка модернизированных систем вооружения, радиотехнических средств и других видов военной техники. В 1995 году на них предполагалось создание командно-штабной машины, но дальше эскизного проекта дело не пошло. С 2005 года БАЗ предлагает реконструированный 300-сильный транспортный вариант 59223 с задним герметизированным откидным бортом для перевозки до 7 т воинских грузов, эвакуации 15 – 20 человек или установки специального оборудования. Его снаряженная масса – 11,5 т, полная – 18,5 т. В 2007 году на вооружение была принята мобильная радиолокационная станция наземной, воздушной и надводной разведки «Кредо-1С» (1Л268) армейского звена с расчетом из трех человек. Она базируется на модернизированном шасси 5921 с дополнительным комплектом локального бронирования, взрывобезопасным топливным баком, двумя домкратами и кондиционером в отсеке управления. На ней смонтировано 15-метровое подъемно-мачтовое устройство с радиолокационной станцией «Кредо-1» (1Л244-1) с зоной обзора и обнаружения от 200 м до 40 км и комплекс оптико-электронной разведки с тепловизорной, телевизионной и лазерной аппаратурой и средствами сбора, обработки и передачи информации. Дальность действия лазерных дальномеров составляет 6 – 15 км, дальность корректировки огня артиллерии – до 10 км.
БАЗ-5947
(1979 – 1980 гг.)
В 1980 году на вооружение был принят совершенно необычный для всего мирового военного автомобилестроения и единственный советский 7-тонный армейский автомобиль БАЗ-5947 (6x6) оригинальной компоновки с двумя передними парами управляемых колес, объединенных в четырехколесную тележку, и одиночным задним ведущим мостом. Он был разработан в 1979 году и представлял собой укороченный трехосный вариант базовой четырехосной амфибии БАЗ-6944 семейства «Основа», рассчитанный на размещение ЗРК или радиоэлектронного оборудования. В передней части его корпуса находилась 4-местная кабина управления с тремя широкими лобовыми и боковыми окнами и входом через люк в крыше. В отличие от предыдущих трехосных шасси на модели 5947 непосредственно за кабиной помещался 400-сильный дизель УТД-25, а в состав трансмиссии входили одноступенчатый гидротрансформатор и механическая 5-ступенчатая коробка передач. В приводе усилителя рулевого управления стояли два гидронасоса, использовались новые диагональные шины размером 1300x530-533, а электрооборудование стало экранированным. Новая машина снабжалась двумя топливными баками вместимостью по 300 л и тремя водооткачивающими насосами с электроприводом (один в кабине и два в грузовом отсеке). База передних пар колес – 1500 мм, расстояние между центрами второго и третьего мостов – 3500 мм. Колея всех мостов была одинаковой – 2513 мм. Снаряженная масса автомобиля длиной 10,7 м составила 15,0 т, полная – 22,4 т. Габаритная длина – 10,7 м, дорожный просвет – 480 мм, а запас хода достигал революционного для такой техники значения – 1318 км. Экспериментальная амфибия БАЗ-5947 осталась в истории советской военно-автомобильной отрасли одной из самых оригинальных разработок, но на практике никогда не применялась.
