Сертификация сложных технических систем

Шолом Анатолий

В свою очередь параметрический статистический контроль может быть одноступенчатым или многоступенчатым.

Одноступенчатый контроль осуществляется по результатам одной выборки, а многоступенчатый – по результатам нескольких выборок. При этом каждой выборке в общем случае соответствует свой оценочный норматив (приемочный и браковочный уровень).

Многоступенчатые правила контроля более экономичны по сравнению с одноступенчатыми, но организация их вызывает большие трудности.

Параметрический одноступенчатый контроль. Такой контроль показателей безотказности – наработки до отказа (на отказ, между отказами) – осуществляется по выборочному среднему (5.4) значению T в соответствии со следующими условиями: приемки (соответствия контролируемого показателя заданным требованиям) TT_c;

браковки (несоответствия контролируемого показателя заданным требованиям) T Т₀, где Т0 – оценочный норматив выборочного среднего значения наработки до отказа (на отказ, между отказами). В соответствии с этим риски поставщика и заказчика соответственно равны:

где T_a, T_в – уровни среднего значения наработки на отказ (до отказа, между отказами) соответственно приемочный и браковочный; v – коэффициент вариации наработки на отказ (до отказа, между отказами); m – необходимое для контроля среднего значения наработки на отказ (до отказа, между отказами) количество измерений или отказов.

План контроля (количество измерений m и оценочный норматив Т₀) определяется путем решения уравнений (5.5) относительно m и Т₀.

При нормальном распределении наработки до отказа (на отказ, между отказами) соотношения (5.5) принимают вид:

где F (·) – нормированная и центрированная функция нормального распределения.

С учетом зависимостей (5.6) требуемое количество измерений:

где U_р – квантиль нормального распределения, отвечающая вероятности р (табл. 5.7).

При a = в = ц соотношение (5.7) можно представить в виде:

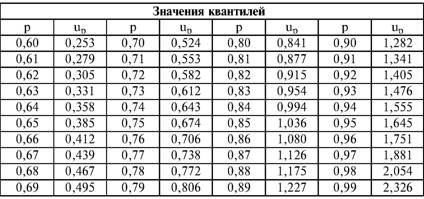

Таблица 5.7

На основании зависимостей (5.6) получаются выражения для оценочного норматива:

при этом m определяется из соотношений (5.7) и (5.8).

Наконец, требуемый объем (суммарная наработка в процессе испытаний):

t = mT₀ (5.11)

где m и T₀ – величины, рассчитываемые по (5.7) – (5.10).

При распределении наработки до отказа (на отказ, между отказами) по закону Вейбулла соотношения (5.5) принимают вид:

в – параметр формы распределений Вейбулла, однозначно определяющий коэффициент вариации.

Используя соотношения (5.12), (5.13), получим (табл. 5.8):

В

результате решения соотношения (5.14) относительно m (см. табл. 5.8) устанавливается необходимое для контроля Ф количество измерений наработки до отказа (на отказ, между отказами):

m = f(T_a, T_в, , , b). (5.15)

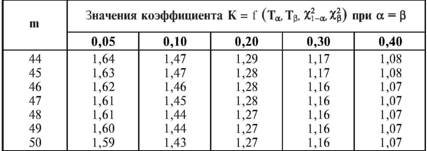

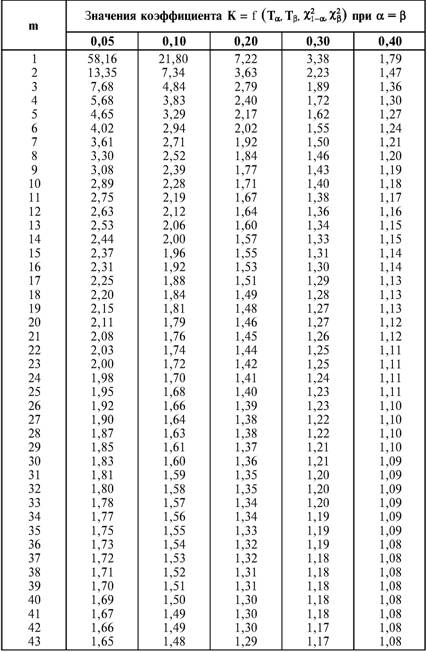

Таблица 5.8

Используя зависимости (5.12), (5.13), получим выражения для оценочного норматива:

m определяется соотношениями (5.14), (5.15).

Требуемый объем (суммарная наработка в процессе испытаний), как и в случае нормального распределения, определяется выражением (5.11).

Пример 4. Известно, что наработка изделия между отказами имеет нормальное распределение с коэффициентом вариации n = 0,25. В технических условиях (ТУ) на производство изделия установлены приемочный Т_а = 150 ч и браковочный Т_в = 100 ч уровни средней наработки между отказами, а также соответствующие им риски = 0,2 и в = 0,1. Требуется установить план одноступенчатого статистического контроля наработки изделия между отказами.

Для = 0,2, = 0,1 в табл. 5.7 найдем u_1- = 0,841 и u_1-= 1,282. По (5.7) определим необходимое для контроля количество измерений:

Следовательно, m = 2.

Используя зависимости (5.10), найдем

Из соотношения (5.9) определим оценочный норматив Т₀ = 128 ч. С помощью (5.11) найдем требуемую суммарную наработку изделия в процессе испытаний: t = 2256 = 128 ч.

Таким образом, план одноступенчатого статистического контроля наработки изделия между отказами (на отказ) характеризуется величинами t = 256 ч и Т₀ = 128 ч.

5.4. Статистический анализ безопасности при сертификации систем качества

Цель статистического анализа безопасности при сертификации – оценка полноты выявления основных источников аварий и достаточности средств и мероприятий для достижения приемлемого уровня безопасности.

Общая схема статистического анализа безопасности представлена на рис. 5.6 и включает:

• составление перечня исходных событий аварии;

• разработку деревьев событий, позволяющих рассмотреть варианты развития аварии от исходного события аварии;

• анализ надежности элементов объекта, позволяющий оценить вероятность наступления конечных состояний;

• анализ последствий развития аварийных процессов (последствия конечных состояний);

• количественный анализ последствий конечных состояний;

• оценка рисков.

Рис. 5.6

Для достижения цели, сформулированной выше, при проверке решаются следующие задачи: экспертиза данных о надежности;

• оценка полноты исходных событий аварии;

• экспертиза моделирования деревьев событий. При экспертизе данных о надежности оценивают:

• источники получения информации;

• обоснованность выбора элементов каждого типа;

• численные значения показателей надежности;
