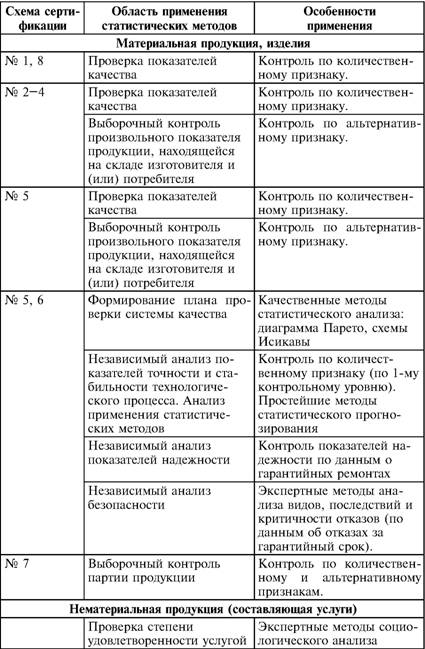

1) определяется цель анализа и выделяется показатель качества, подлежащий исследованию;

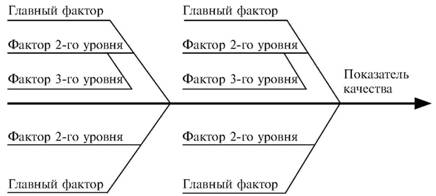

Рис. 5.1

2) выделяются главные причины, влияющие на данный показатель качества в первую очередь (главные факторы);

3) выделяются вторичные причины (факторы), влияющие на главные, которые называют факторами 2-го уровня;

4) выделяют факторы 3-го уровня, влияющие на факторы 2-го уровня.

К

числу достоинств данной диаграммы следует отнести:

• возможность вовлечения большого числа факторов для анализа (до 4–6 главных факторов, до 6 факторов 2-го уровня на каждый главный, до 8 факторов 3-го уровня на каждый фактор 2-го уровня);

• наглядность представления анализа;

•достаточно независимая классификация факторов, позволяющая избежать их пересечения, что удобно для анализа.

Диаграмма «причина – результат» дает возможность определить основные направления создания системы качества и соответственно основные направления анализа системы качества при ее сертификации. Еще раз следует отметить, что документация, содержащая диаграммы «причины – результат» для различных ситуаций, являются индикатором наличия элементов системы качества на предприятии, а также источником информации для формирования плана проверки предприятия.

Диаграмма «причины – результат» может быть построена экспертами-аудиторами, осуществляющими проверку предприятия, для определения «узких» мест системы качества при будущей проверке.

В качестве примера рассмотрим последовательность построения диаграммы «причины – результат» при анализе системы качества ремонтного предприятия. Исследуемым показателем качества ремонта выбрана задержка в ремонте. На следующем этапе определяют главные факторы, связанные с выбранным показателем. К их числу относят:

1. Объект ремонта.

2. Склад.

3. Оборудование.

4. Рабочие.

5. Технология ремонта.

К числу факторов 2-го уровня можно отнести:

1.1. Техническое состояние объекта ремонта.

1.2. Дефекты.

2.1. Запасные части.

2.2. Документооборот.

3.1. Техническое состояние оборудования.

3.2. Оснастка.

4.1. Квалификация.

4.2. Здоровье.

5.1. Диагностирование.

5.2. Документация.

Для каждого фактора 2-го уровня выделяют фактор 3-го уровня, например:

1.1.1. Срок эксплуатации объекта ремонта.

2.1.1. Поставка запасных частей.

3.1.1. Срок эксплуатации оборудования.

4.1.1. Обучение.

5.1.1. Программа дефектации.

Полученные результаты оформляются в виде диаграммы, рис. 5.2. Для задачи сертификации эту диаграмму можно использовать следующим образом:

• сформулировать 5 направлений проверок: объект ремонта, склад, технология ремонта, персонал, оборудование;

Рис. 5.2

• по каждому направлению организовать проверки согласно классификации по факторам 3-го уровня.

Важно отметить, что в силу особенностей

классификации (структурирования) проверяющие не будут мешать друг другу, так как их проверки опираются на разную исходную информацию, нормативную документацию и т. д.

На практике (для построения схемы Исикавы) часто применяют правило «пяти М» для выделения главных факторов [8]. Оно состоит в том, что, как правило, существенными факторами, влияющими на качество, являются: материалы; машины (оборудование); технология (методы); измерения; персонал.

Все эти слова по-английски начинаются с буквы «М», откуда и произошло название этого правила. Дж. Харрингтон [9] добавляет еще два главных фактора: финансы и руководство.

При необходимости каждый из факторов на схеме Исикавы может быть подвергнут, в свою очередь, причинно-следственному анализу, что значительно расширяет возможности этой диаграммы.

5.3.2. Диаграмма Парето

Цель построения диаграммы Парето – выделение главных (доминирующих) однородных факторов, влияющих на качество продукции или услуги.

Область применения диаграммы Парето для целей сертификации примерно такая же, как и предыдущей. Разница в том, что анализу подвергаются однородные факторы. Эффективность диаграммы состоит в том, что с ее помощью из большого числа факторов просто и в наглядной форме выделяется часть факторов, влияющих непосредственно на качество.

Диаграмма Парето представляет собой столбчатую диаграмму, по горизонтальной оси которой откладывают наименования анализируемых факторов (признаков) в определенном порядке, а по вертикальной – значения каждого из факторов в безразмерных единицах (%) или размерных единицах, общих для анализируемых признаков.

Порядок построения диаграммы Парето:

1) выделяют факторы (признаки), подлежащие анализу;

2) определяют период сбора данных;

3) проводят сбор данных. Для реализации этого этапа надо иметь четкую цель (мотивацию) и соответствующие ресурсы;

4) заполняют соответствующие учетные формы;

5) обрабатывают данные;

6) делают выводы.

Например, необходимо выделить наиболее «дефектоносные» агрегаты автомобиля некоторой марки, для того чтобы проверить правильность подбора испытательных стендов, размещения рабочих участков и выделить «узкие» места ремонта автомобиля.

Для решения этой задачи:

1) выделяем признаки – агрегаты автомобиля: двигатель; трансмиссия; ходовая часть; рулевое управление; тормозная система; кузов; электрооборудование.

2) определяем период сбора данных – 6 месяцев.

3) по данным возврата автомобилей после ремонта (дефектным ведомостям) определяем число дефектов, приходящееся на каждый агрегат (n!). Общее число дефектов N = 100.

Результаты наблюдений фиксируем в специальном учетном листке (табл. 5.2). Если бы диаграмму Парето строил персонал ремонтного предприятия, то табл. 5.2 при аудите могла бы рассматриваться как исходная документация типа протокола испытаний, относящаяся к документации системы качества;
