Чтобы определить, каким курсом идет шлюпка, нужно прочитать деление на картушке, расположенное против носовой курсовой черты. Для того чтобы лечь на назначенный курс, нужно отыскать на картушке соответствующее ему деление и, поворачивая шлюпку, совместить деление с носовой курсовой чертой. Для определения направления ветра (волны) необходимо воображаемую линию ветра условно расположить на картушке и прочитать соответствующее деление. При определении направления ветра принято считать, что ветер дует в компас.
Определение направления на видимый со шлюпки предмет производится с помощью пеленгатора. Если пеленгатора нет, старшина поворачивает шлюпку точно на предмет
5.7. Пользование навигационной картой
Чтобы провести шлюпку из одного пункта в другой, старшина должен знать их взаимное расположение и навигационные опасности, которые могут встретиться на переходе. Эти и другие необходимые для перехода сведения он может узнать, имея перед собой морскую навигационную карту (рис. 64). На карте нанесены очертания берега, а также горизонтальные линии – параллели и вертикальные линии – меридианы.
На морской навигационной карте север (норд) находится в верхней части карты, восток (ост) – справа, юг (зюйд) – внизу, а запад (вест) – слева. Карта имеет рамку, на правой и левой (вертикальных) сторонах которой нанесены деления широты, а на верхней и нижней – деления долготы. Широта обозначается буквой ф или Ш и имеет измерение от 0° (на экваторе) до 90° (на полюсе). На карте северного полушария она увеличивается снизу вверх и называется северной (N), а на карте южного полушария – сверху вниз и называется южной (S).

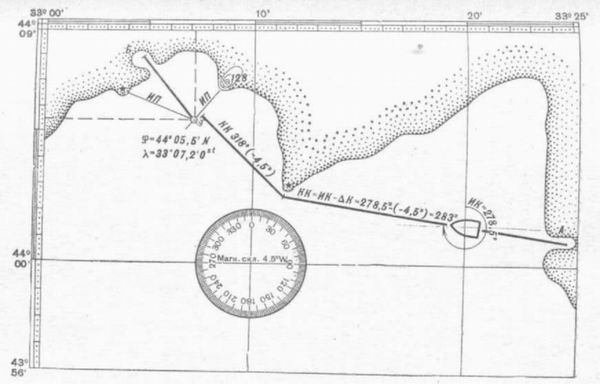

Рис. 64. Морская навигационная карта (образец)
Долгота обозначается буквой X или Д и имеет измерение от 0 до 180°. Отсчет долготы производится от нулевого меридиана(За нулевой принят меридиан, проходящий через астрономическую обсерваторию Гринвич недалеко от Лондона) к востоку и западу. На карте восточного полушария долгота увеличивается слева направо и называется восточной (Ost), а на карте западного полушария- справа налево и называется западной (Wst). Широта и долгота называются координатами и выражаются в градусах и минутах (один градус равен 60'). Любая точка на земной поверхности имеет свои координаты.
Расстояние на морских картах и на море измеряется в милях и кабельтовых. Милей называется длина V (одной минуты) дуги земного меридиана, она равна 1852 м. На морской карте величина 1 мили соответствует одному делению боковой стороны рамки (V широты). Кабельтов равен одной десятой части морской мили, т. е. 185,2 м. Старшина должен знать, что V долготы не соответствует 1 миле, и при измерении расстояний ни в коем случае не использовать верхнюю и нижнюю стороны рамки.
За единицу скорости в кораблевождении принят узел. Узлом называется такая скорость, при которой за 1 ч судно проходит 1 милю.
Скорость шлюпки можно определить с помощью секундомера и любого плавающего предмета. По команде старшины плавающий предмет сбрасывают с форштевня шлюпки в воду. В момент, когда плавающий предмет коснется воды, старшина пускает секундомер, а когда транцевая доска поравняется с плавающим предметом, засекает время. Зная длину шлюпки в метрах, можно легко определить ее скорость в м/с.
Курс шлюпки определяется углом между проходящим через шлюпку
Для определения курса при движении шлюпки от одного пункта к другому, находящемуся за пределами прямой видимости, необходимо найти эти пункты на карте и с помощью параллельной линейки соединить их прямой линией. Затем с помощью транспортира измерить угол между северной частью меридиана и линией, соединяющей эти пункты. Измеренный угол и будет тем курсом, который должен удерживаться старшиной при движении к пункту.
Если между пунктами находятся навигационные препятствия (берег, камни, запретные районы и т. д.), то между ними прокладывается несколько курсов (в обход препятствий). Место поворота с одного курса на другой определяется по береговым ориентирам или по пройден- ному расстоянию, которое определяется по скорости и продолжительности пути.

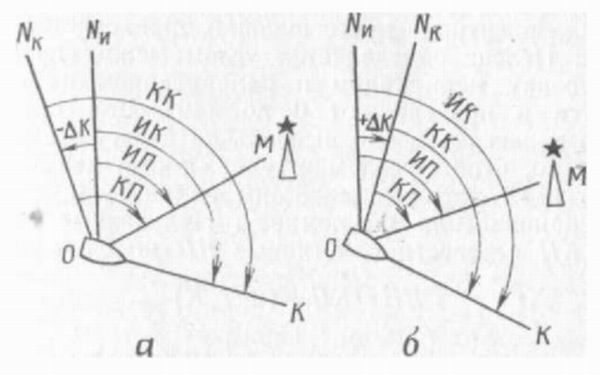

Рис. 65. Определение истинных и компасных курсов и пеленгов:
а – поправка компаса отрицательная; б – поправка компаса положительная
Старшина шлюпки должен иметь в виду, что на карте прокладывается и с нее снимается истинный курс И К, а по компасу удерживается компасный курс КК, который отличается от истинного на величину, называемую поправкой компаса А К. Поправка компаса зависит от магнитного склонения d и девиации компаса 8 и равна алгебраической сумме этих величин, т. е. АК=d+в Магнитное склонение d указывается на карте и может быть восточным (со знаком плюс) или западным (со знаком минус). Девиация компаса в на шлюпках незначительная и поэтому не учитывается, т. е. АК=d (рис. 65).
Истинный курс равен алгебраической сумме компасного курса и поправки компаса
ИК = КК + ( ± АК ), (1)
отсюда
КК = ИК – ( ± АК ). (2)
Сняв с карты истинный курс, нужно по формуле (2) перевести его в компасный и полученный курс удерживать по компасу. При нанесении на карту курса, удерживаемого по компасу, нужно перевести его по формуле (1) в истинный и полученный ИК проложить на карте.
Старшина шлюпки должен уметь определять свое место на карте и снимать координаты, а также по заданным координатам точки наносить ее на карту. При видимости береговых ориентиров место шлюпки определяется по двум пеленгам. Пеленг определяется углом между проходящим через шлюпку меридианом и направлением на ориентир, измеряется в пределах от 0 до 360°. Для определения места по пеленгам нужно выбрать на берегу два ориентира (желательно, чтобы угол между ними был не менее 30° и не более 150°), которые нанесены на карту, и определить на них направления по компасу. Полученные компасные пеленги КП перевести в истинные ИП по формуле
ИП = КП + ( ± АК ) (3)
и с помощью транспортира и параллельной линейки нанести их на карту (прокладывая от ориентиров в обратную сторону). Точка пересечения пеленгов и будет местом нахождения шлюпки (рис. 64).
Координаты точки снимаются с карты с помощью измерителя или параллельной линейки. Чтобы снять координаты с помощью измерителя, нужно измерить кратчайшее расстояние от ближайшей параллели до точки, отложить его от той же параллели на боковой части рамки и отсчитать широту.
