Настройку устройства следует начинать с проверки напряжения питания. Для этого необходимо сделать разрыв в точке А. Напряжение на конденсаторе С6 должно быть 9 В. Если напряжение отличается от указанного, следует проверить исправность элементов блока питания Др1, С8, VD3, VD4, С7, R5, VD2, С6.
При исправном блоке, питания следует восстановить соединение в точке А и подбором сопротивления резистора R2 установить напряжение на базе транзистора VT2 равным 3,5 В. Дальнейшая настройка сводится к установке несущей частоты подстройкой контура перемещением сердечника катушек L1, L2. Настроенную схему нужно залить эпоксидной смолой, предварительно отгородив микрофон. Настройка адаптера сводится к настройке
ВНИМАНИЕ!При настройке и эксплуатации устройств с бестрансформаторным питанием от сети переменного тока необходимо соблюдать правила и меры безопасности, т. к. элементы устройства находятся под напряжением 220 В.
Радиопередатчик с ЧМ в диапазоне частот 1-30 МГц

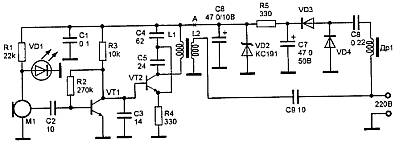

Устройство, описанное ниже, может работать в диапазоне 1-30 МГц с частотной модуляцией. Для питания радиопередатчика используется электросеть 220 В. Эта же сеть используется устройством в качестве антенны. Схема радиопередатчика приведена на рис. 2.24.
Рис. 2.24. Радиопередатчик с ЧМ диапазона частот 1-30 МГц
Блок питания устройства собран по бестрансформаторной схеме.
Напряжение сети 220 В поступает на дроссели Др1, Др2 и гасящий конденсатор С2, на котором гасится излишек напряжения. Переменное напряжение выпрямляется мостом VD1, нагрузкой которого является стабилитрон VD2 типа KC510. Пульсации напряжения сглаживаются конденсатором СЗ.
Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. Сигнал звуковой частоты поступает на базу этого транзистора с электретного микрофона с усилителем M1 типа МКЭ-3 или М1-Б2 "Сосна". Усиленное напряжение звуковой частоты через резистор R2 поступает на варикап VD3 типа КВ109А, изменение емкости которого позволяет осуществлять частотную модуляцию.
Задающий генератор выполнен по схеме индуктивной трехточки на транзисторе VT2 типа КТ315. Частота генератора определяется элементами колебательного контура L1, С5, С4, VD3. Обратная связь осуществляется через конденсатор С7.
Режимы транзисторов VT1 и VT2 по постоянному току регулируются резисторами R5 и R4 соответственно. Напряжения смещения транзисторов VT1 и VT2 формируются этими резисторами и параметрическим стабилизатором, выполненным на резисторе КЗ, светодиоде VD4 типа АЛ307 и конденсаторе С8. Этим достигается более высокая стабильность частоты, чем при обычном включении.
Напряжение высокой частоты, промодулированное по частоте звуковым сигналом, с катушки связи L2 поступает в сеть 220 В через разделительный конденсатор С1. Конденсатор С1 уменьшает влияние напряжения сети на задающий генератор. Дроссели Др1 и Др2 исключают проникновение напряжения высокой частоты по цепям питання.
Дроссели Др1 и Др2 намотаны на ферритовых стержнях и содержат по 100 Витков провода ПЭВ 0,1 мм каждый. Катушки L1 и L2 намотаны на каркасе диаметром 5 мм с подстроечным сердечником.
Для диапазона 27 и Гц катушка L1 имеет 10 витков с отводом от середины, намотанных проводом ПЭВ 0,3 мм. Катушка связи L2 имеет 2 витка того же провода.
Конденсаторы C1 и С2 должны быть рассчитаны на рабочее напряжение не ниже 250 В. Диодная сборка КЦ407 может быть заменена на четыре диода КД105, КД102. Вместо стабилитрона VD2 можно использовать любой другой с напряжением стабилизации 8-12 В. Светодиод VD4 типа АЛ307 можно заменить на любой светодиод или на два — три кремниевых
При использовании кондиционных деталей и правильном монтаже настройка заключается в подстройке частоты задающего генератора конденсатором С5.
ВНИМАНИЕ!При настройке и эксплуатации устройств с бестрансформаторным питанием от сети переменного тока необходимо соблюдать правила и меры безопасности, т. к. элементы этих устройств находятся под напряжением 220В.
Сетевой низкочастотный радиопередатчик
Вышеприведенные устройства излучают высокочастотные колебания в сеть, используя провода сети в качестве антенны. Но есть и устройства, которые работают в низкочастотном диапазоне (50-300 кГц) и также использующие в качестве канала связи — электросеть или телефонную линию. Такие радиопередатчики имеют повышенную скрытность, так как практически не излучают сигналы в окружающее пространство. Примером передачи сигналов в низкочастотном диапазоне может служить трех программное проводное вещание, где 2 и 3 программы передаются на частотах 78 кГц и 120 кГц соответственно с использованием амплитудной модуляции. Приборы, питающиеся от сети переменного тока, могут длительное время передавать по ней информацию в любую точку здания и даже за его пределы.

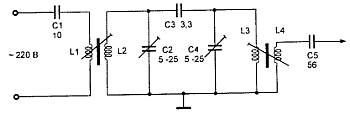

Схема одного из таких устройств приведена на рис. 2.25. Для передачи информации используется частотная модуляция и несущая частота, равная 95 кГц.
Рис. 2.25. Сетевой низкочастотный передатчик
Устройство питается от сети через бестрансформаторный блок питания. Излишек напряжения сети гасится конденсатором C1. Пониженное напряжение выпрямляется диодным мостом VD1 типа КЦ407.
Резистор R3 и конденсатор С4 образуют сглаживающий фильтр, предотвращающий проникновение колебаний несущей частоты в цепи питания устройства. Напряжение ограничивается до необходимой величины стабилитроном VD2 типа КС520. Данное напряжение используется для питания усилителя мощности. Напряжение, снимаемое с параметрического стабилизатора на резисторе R6, стабилитроне VD3 и конденсаторе С7, используется для питания устройства.
Сигнал звуковой частоты, снимаемый с микрофона M1 типа М1-Б2 "Сосна", усиливается однокаскадным усилителем на транзисторе VT2 типа КТ315.
ЧМ модулятор представляет собой управляемый напряжением генератор прямоугольных импульсов. Собран он на микросхеме DD1 типа К561ЛА7. Начальную (при отсутствии напряжения звуковой частоты) частоту следования импульсов генератора устанавливают равной 95 кГц при помощи подстроечного резистора R10. При поступлении напряжения ЗЧ с делителя R9, R10 частота следования импульсов генератора начинает изменяться, т. е. модулируется напряжением ЗЧ. Модулированные колебания поступают на усилитель мощности, собранный на транзисторе VT1 типа КТ315. Нагрузкой этого транзистора служит трансформатор Т1. Первичная обмотка трансформатора совместно с конденсатором С2 образуют колебательный контур, настроенный на частоту несущей. В этом колебательном контуре прямоугольные импульсы преобразуются в синусоидальный сигнал, что исключает появление побочных гармоник в выходном сигнале. С обмотки 2 трансформатора Т1 сигнал несущей частоты через конденсаторы С1 и СЗ поступает в сеть 220 В переменного тока. Такой сигнал необходимо принимать на специальный приемник (см. далее). В устройстве использованы резисторы типа МЛТ-0,125.
