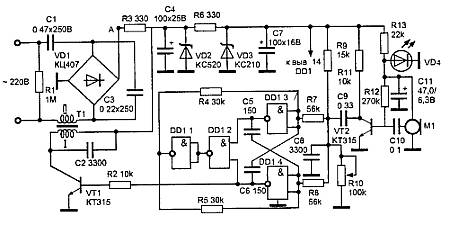

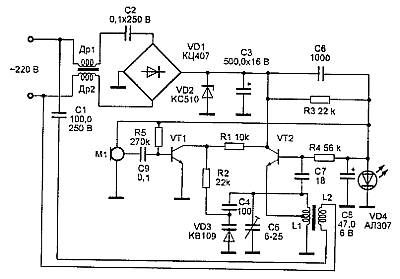

Резистор R10 любой малогабаритный. Конденсаторы С1 и СЗ должны быть рассчитаны на рабочее напряжение не ниже 250 В. Стабилитроны VD2 и VD3 могут иметь напряжение стабилизации 18–24 В и 6-12 В, соответственно. Микросхема DD1 может быть заменена на К176ЛА7, К564ЛА7, К1561ЛА7.
Трансформатор T1 намотан на кольцевом ферритовом сердечнике К12х7хЗ мм марки 600НН. Первичная обмотка содержит 100 витков провода ПЭВ 0,1, вторичная обмотка — 20 витков провода в изоляции диаметром 0,15-0,3 мм. Сердечник трансформатора изолируется лакотканью или фторопластом. Обмотки также разделяются слоем изоляции.
Настройку лучше начинать с использованием
Подбором конденсатора С2 добиваются получения неискаженной синусоиды на коллекторе транзистора VT1. После этого снимают перемычку с базы транзистора VT2 и убеждаются в наличии частотной модуляции.
ВНИМАНИЕ!При настройке и эксплуатации устройств с бестрансформаторным питанием от сети переменного тока необходимо соблюдать правила и меры безопасности, т. к. элементы этих устройств находятся под напряжением 220 В.
2.2. Телефонные ретрансляторы
Телефонный радиоретранслятор с AM в диапазоне частот 27–28 МГц
Устройство, схема которого приведена ниже, представляет собой телефонный радиоретранслятор. Последний позволяет прослушивать телефонный разговор на радиоприемник диапазона 27–28 МГц с амплитудной модуляцией.
Принципиальная схема этого устройства изображена на рис. 2.26.
Рис. 2.26. Телефонный радиоретранслятор с AM
Устройство представляет собой маломощный однокаскадный передатчик с амплитудной модуляцией и кварцевой стабилизацией несущей частоты.
Задающий генератор выполнен по традиционной схеме на транзисторе VT1 типа КТ315. Режим транзистора по постоянному току задастся резисторами R2 и R3. Кварцевый резонатор ZQ1 включен между коллектором и базой транзистора VT1. Он может быть любым, на одну из частот диапазона 27–28 МГц. Контур, состоящий из катушки L2 и конденсатора СЗ, настроен на частоту кварцевого резонатора. С катушки связи L1 сигнал поступает в антенну, в качестве которой используются телефонные провода.
Дроссель Др1 служит для разделения высокочастотного и низкочастотного сигналов. Диод VD1 предохраняет устройство от выхода из строя в случае неправильного подключения. Схема подключения устройства представлена на рис. 2.27.
Рис. 2.27. Схема подключения телефонного радиоретранслятора
Передатчик подключается параллельно телефонной трубке. Когда трубка положена на рычаг, разговорный узел
Подключена к линии в этот момент только цепь вызывного устройства.
Таким образом, до тех пор пока трубка не снята, напряжение питании на передатчик не поступает. Как только трубку снимают, к линии подключается разговорная часть. Во время разговора ток через разговорную часть меняется синхронно с речью, соответственно изменяется и напряжение в точках +Л1 и — Л1.
Изменение напряжения питания приводит к соответствующему изменению амплитуды генерируемых высокочастотных колебаний, т. е. имеет место амплитудная модуляция. В результате разговор можно слушать на расстоянии до 50 м на приемник диапазона 27–28 МГц, работающий на прием AM сигнала.
Транзистор VT1 может быть типа КТ316, КТ3102, КТ368. Диод VD1 — КД521, КД510, Д220. Дроссель Др. 1 намотан на ферритовом стержне марки 600НН диаметром 2,8 мм и длиной 14 мм, он содержит 150–200 витков провода ПЭВ 0,1 мм.
Катушки L1 и L2 намотаны на полистироловом каркасе от KB приемников диаметром 8 мм с подстроечным сердечником. Катушка L2 содержит 12 витков провода ПЭВ 0,31. Катушка связи L1 наматывается поверх катушки L2 и содержит 3 витка того же провода.
Настройка устройства осуществляется путем настройки контура L2, СЗ на несущую частоту. При подключении следует учитывать полярность напряжения линии.
Телефонный ретранслятор УКВ диапазона с ЧМ
Устройство, описанное ниже, имеет сходство с предыдущим по способу подсоединения к телефонной линии. Устройство представляет собой маломощный передатчик, работающий в диапазоне УКВ ЧМ с использованием частотной модуляции. Дальность действия передатчика около 100 м.
Принципиальная схема устройства представлена на рис. 2.28.
Рис. 2.28. Телефонный ретранслятор УКВ диапазона
Особенность схемы состоит в том, что передатчик, собранный на транзисторе VT1 типа КТ315, питается от телефонной линии, используя ее в качестве антенны, а частотная модуляция осуществляется путем изменения емкостей переходов этого транзистора при изменении питающего напряжения.
Задающий генератор выполнен на транзисторе VT1 по схеме с общей базой. Напряжение обратной связи поступает на его эмиттер с делителя, состоящего из конденсаторов С2 и СЗ. Частоту задающего генератора определяют конденсаторы С2, СЗ, катушка L1 и межэлектродные емкости транзистора VT1. С коллектора транзистора VT1 сигнал через конденсатор С1 поступает в линию, провод которой используется в качестве антенны. Дроссель Др1 служит для разделения ВЧ и НЧ составляющих сигналов.
Подключение данного устройства к линии аналогично подключению устройства, описанного выше (см. рис. 2.27).
Катушка L1 бескаркасная, диаметром 4 мм, содержит 6–7 витков провода ПЭВ 0.3. Дроссель Др1 индуктивностью не менее 30 мкГн типа ДПМ 0.1.
Настройка передатчика заключается в подборе сопротивления резисторов R2 или R3 для получения максимального излучения. Контур передатчика настраивают растяжением или сжатием витков катушки L1 на свободный участок УКВ ЧМ диапазона.
