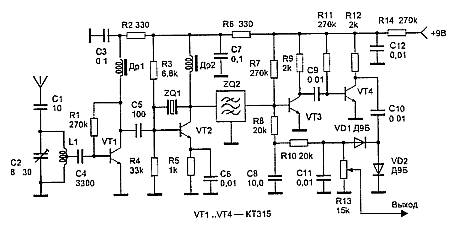

Диоды VD1, VD2 могут быть типа Д18, ГД507. Пьезокерамический фильтр ZQ2 может быть любой с частотой настройки 465 кГц.
Дроссели Др1, Др2 намотаны на резисторах МЛТ-0.25 сопротивленпем более 100 кОм. Каждый имеет но 100 витков провода ПЭВ 0,1.
Конструкция катушки L1 аналогична предыдущему описанию, она содержит 13 витков провода ПЭВ 0,23 с отводом от 3 витка.
Настройку начинают с установки токов коллекторов транзисторов VT1-VT4. Ток коллектора VТ1 (0,6 мА) устанавливается подбором сопротивления резистора R1. Токи коллекторов VT2-VT4 устанавливаются подбором сопротивлений резисторов R3, R7, R11, соответственно, равными 1, 0,5 и 0.05 мА.
Радиоприемное устройство AM сигналов на специальной
Предлагаемое радиоприемное устройство по схемному решению намного проще рассмотренного выше. Это стало возможным благодаря использованию в приемнике специализированной микросхемы К174ХА10.
Она включает в себя тракт ПЧ, детектор, УЗЧ.
Чувствительность приемника при отношении сигнал/шум 12 дБ — около 1 мкВ/м. Селективность по соседнему каналу — 32 дБ (целиком зависит от параметров используемого пьезокерамического фильтра). Селективность по зеркальному каналу — 26 дБ. Мощность усилителя звуковой частоты 100 мВт на нагрузке сопротивлением 8 Ом. Приемник работает при питающих напряжениях от 4 до 9 В. Принципиальная схема приведена на рис. 2.49.

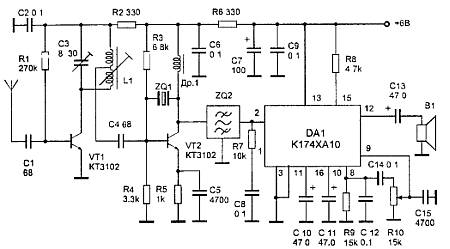

Рис 2.49. Приемник амплитудно-модулированных сигналов
Сигнал с антенны поступает на базу транзистора VT1, который выполняет роль резонансного усилителя высокой частоты. Контур L1, СЗ определяет селективность приемника по зеркальному каналу. Усиленный сигнал поступает на вход преобразователя частоты, выполненного на транзисторе VT2 по схеме с совмещенным гетеродином, частота которого стабилизирована кварцем ZQ1. С нагрузки преобразователя, дросселя Др1, сигнал промежуточной частоты поступает на пьезокерамический фильтр ZQ2, который из набора частот выделяет промежуточную частоту 465 кГц. Отфильтрованная ПЧ поступает на вход УПЧ микросхемы DA1. Выходной каскад УПЧ включен по нестандартной схеме, роль нагрузки УПЧ выполняет резистор R8. Это немного ухудшает качество детектирования, но позволяет отказаться от использования контуров ПЧ и их настройки. С выхода детектора напряжение звуковой частоты поступает на регулятор громкости R10 и с него на вход усилителя мощности данной микросхемы. С выхода УЗЧ сигнал через конденсатор С13 поступает в нагрузку — громкоговоритель или головные телефоны.
Транзисторы VT1, VT2 можно заменить на КТ342, КТ368. Все сопротивления в схеме — типа МЛТ-0,125, резистор R10 — типа СП1.
Катушка L1 намотана на ферритовом стержне диаметром 2,8 мм и длиной 14 мм и содержи! 16 витков провода ПЭВ 0,23 мм с отводом от 11-го витка, считая снизу по схеме. Дроссель Др1 намотан на аналогичном стержне и содержит 150 витков провода ПЭВ 0,1 мм.
Настройку начинают с установки коллекторных токов транзисторов VT1 и VT2 равными 0,7 мА и 2 мА, соответственно, путем подбора сопротивлении резисторов R1 и R3. Резистор R8 подбирают по минимуму искажений звукового сигнала при минимальном уровне шумов на выходе УЗЧ. Контур L1, С3 настраивается на частоту высокочастотного сигнала.
Модернизировать данный приемник можно, применив еще одну специализированную микросхему — DA2 К174ПС1. Она выполняет функцин смесителя и гетеродина и имеет больший коэффициент передачи.
Высокочастотная часть схемы (рис. 2.49) заменяется на схему, представленную на рис. 2.50.
Рис. 2.50. Высокочастотная часть схемы приемника
Обозначение деталей схемы продолжает рис. 2.49. Катушка L1 выполнена без отвода. Транзистор VT3 выполняет
Радиоприемное устройство предназначено для приема сигнала в диапазоне 27–29 МГц с использованием узкополосной частотной модуляции с девиацией частоты 2,5 кГц. Чувствительность такого приемника около 1 мкВ. Напряжение питания — 4–9 В. Избирательность по соседнему и зеркальному каналам не хуже 40 дБ и 23 дБ, соответственно. Принципиальная схема приемника приведена на рис. 2.51.
Рис. 2.51. Приемник с девиацией частоты 2,5 кГц
Приемник выполнен по супергетеродинной схеме на интегральной микросхеме К174ХА26, которая предназначена для работы в тракте ПЧ приемников с двойным преобразованием частоты. Для упрощения схемы в нашем случае используется только одно преобразование частоты.
Сигнал от антенны поступает на входной контур L1, С3, настроенный на частоту входного сигнала. Диоды VD1, VD2 служат для ограничения входного сигнала большой амплитуды, например, импульсных помех. Контур L1, СЗ полностью подключен к затвору транзистора VT1 типа КП350А. Этот транзистор выполняет роль резонансного усилителя высокой частоты. В его стоковую цепь включен контур L2, С4, также настроенный на частоту принимаемого сигнала. С катушки связи L3 усиленный сигнал поступает на вход смесителя микросхему DA1. На второй затвор транзистора VT1 поступает напряжение, снимаемое с движка подстроечного резистора R1.
Изменением напряжения на втором затворе транзистора изменяют коэффициент усиления резонансного усилителя на транзисторе VT1 и, как следствие, повышают чувствительность всего приемника в целом. Гетеродин приемника выполнен на элементах, входящих в состав микросхемы DA1, его частота определяется подключенным к выводу 1 кварцевым резонатором. Частота кварцевого резонатора должна отличаться от частоты входного сигнала на 465 кГц (в меньшую или большую сторону). С выходе смесителя сигнал ПЧ через буферный каскад поступает на пьезокерамический фильтр ZQ2, который определяет селективность по соседнему каналу. С выхода фильтра ZQ2 сигнал поступает на усилитель-ограничитель ПЧ и частотный детектор, входящие в состав микросхемы DA1. Пятикаскадный УПЧ имеет коэффициент усиления по напряжению около 100.
Детектор выполнен по схеме двойного балансного перемножителя.
Для нормальной работы детектора необходим фазосдвигающий контур L4, С21. Резистор R14 шунтирует контур, расширяя тем самым его полосу пропускания. От него зависит чувствительность и уровень шумов на выходе устройства. Резистор R14 подбирается по оптимальному значению приведенных показателей. Продетектированный сигнал усиливается предварительным УЗЧ, который также находится в микросхеме DA1, и поступает на регулятор громкости, выполненный на резисторе R12, а с движка этого переменного резистора — на вход УЗЧ. выполненного на микросхеме DA2 типа К174ХА10.
Приемник имеет систему бесшумной настройки, которая работает следующим образом. При отсутствии входного сигнала или значительном снижении его уровня на выводе 10 микросхемы DA1 резко увеличивается уровень шумов, которые имеют максимальную спектральную плотность в диапазоне 7-10 кГц. Этот шум поступает на активный фильтр, собранный на операционном усилителе, входящем в состав микросхемы DA1. Усиленный сигнал шумов поступает на детектор, собранный на диоде VD3, где и преобразуется в уровень постоянного напряжения. Это напряжение поступает на вход триггера, входящего в состав микросхемы DA1, на выходе которого (вывод 16), при отсутствии полезного сигнала, устанавливается нулевой уровень.
