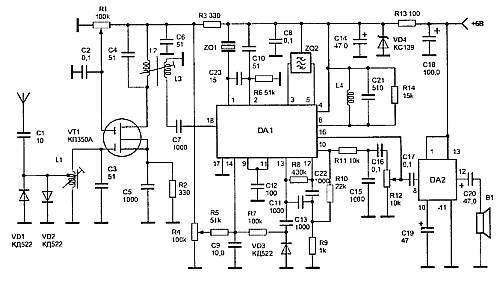

Этот уровень шунтирует регулятор громкости R13 и блокирует вход УЗЧ. Порог срабатывания системы бесшумной настрой к и устанавливается резистором R4.
В приемнике вместо микросхемы DA1 типа К174ХА26 можно использовать микросхему КФ1066ХА2. Эта микросхема по своему составу аналогична К174ХА26, но отличается расположением выводов.

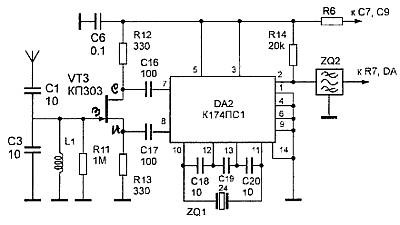

Вместо микросхемы DA2 можно использовать К174УН14, К174УН7 или выполнить УЗЧ на дискретных элементах. Транзистор КП350 можно заменить на KП306. Пьезокерамическии фильтр ZQ2 любой малогабаритный фильтр на 465 кГц. Катушки L1, L2, L3 намотаны на цилиндрических каркасах диаметром 5 мм с подстроенными сердечниками из феррита марки 100НН, длиной 12 мм и диаметром 2,8
Настройку приемника выполняют традиционным способом. Резистором R1 устанавливается максимальная чувствительность, а резистором R4 — порог срабатывания бесшумной настройки.
Приемник УКВ диапазона с ЧМ
Приемник предназначен для приема станций, работающих в диапазоне 64-108 МГц с частотной модуляцией. Чувствительность приемника при соотношении сигнал/ шум 30 дБ не хуже 70 мкВ/м. Избирательность по соседнему каналу 18 дБ. Питается приемник от источника питания напряжением 9 В. Принципиальная схема приемника представлена на рис. 2.52.

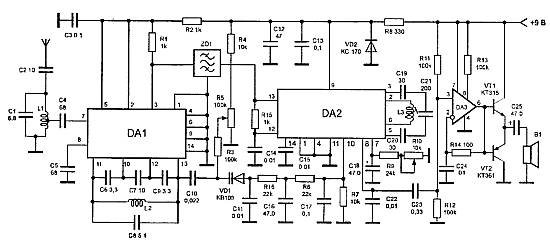

Рис. 2.52. Приемник с широкополосной частотной модуляцией
Сигнал с антенны через конденсатор С2 поступает на входной контур L1, С1, настроенный на середину диапазона. В процессе настройки на станцию этот контур не перестраивается. Выделенная этим контуром полоса частот поступает на преобразователь частот, выполненный на микросхеме ДА1 типа К174ПС1. На этой же микросхеме выполнен и гетеродин приемника. Частота гетеродина определяется параметрами контура L2, С6, С8, С9, С10, VD1, С11. При настройке на станцию постоянное напряжение, снимаемое с движка подстроечного резистора R5, воздействует на катод варикапа VD1 и изменяет его емкость и, следовательно, частоту гетеродина. Напряжение АПЧГ поступает с микросхемы DA2 на анод этого варикапа.
Напряжение ПЧ частотой 6.5 МГц выделяется на нагрузке преобразователя частоты резисторе R1 и через пьезокерамический фильтр ZQ1 поступает на вход микросхемы DA2 тина К174УРЗ. Последняя содержит УПЧ, усилитель-ограничитель, фазоинвертор и частотный детектор, предварительный УЗЧ с электронной регулировкой громкости.
В фазоинверторе детектора работает колебательный контур L3, С21.
На резисторе R7 выделяется напряжение АПЧГ, которое поступает на варикап VD1 через цепь R16, C16, R6. С детектора сигнал поступает на вход предварительного УЗЧ. Регулировка громкости осуществляется изменением сопротивления резистора R10. С выхода этого усилителя сигнал ПЧ поступает на усилитель мощности, выполненный на операционном усилителе — микросхеме DA3 типа КР1407УД2 и двух транзисторах VT1, VT2, включенных по схеме эмиттерных повторителей.
Катушки приемника L1 и L2 бескаркасные, наматываются на оправке диаметром 3 мм. Катушка L1 содержит 7 витков с отводом от 1 витка, катушка L2 — 7 витков провода ПЭВ 0,4 мм. Катушка L3 наматывается на ферритовом сердечнике марки 400НН диаметром 2.8 мм и длиной 14 мм. Катушка L3 содержит 16 витков ПЭВ 0,3 мм, она должна с небольшим трением перемещаться по стержню. После настройки все катушки фиксируются эпоксидной смолой или герметиком. Фильтр ZQ1 — типа ФП1П86202 или любой другой на 6,5 МГц. Можно использовать и фильтры на 5,5 МГц или 10,7
Настройка приемника особенностей не имеет.
При желании принимать сигнал от нескольких радиомикрофонов, разнесенных по частоте, необходимо немного доработать приемник, путем введения нескольких фиксированных настроек. Примерный вариант схемы фиксированных настроек показан на рис. 2.53.
Рис. 2.53. Схема фиксированных настроек
Из схемы можно исключить конденсаторы С4, С5, заменив их катушкой связи L4 (рис. 2.54), намотанной между витками катушки L1. Катушка L4 содержит 2 витка того же провода, что и катушка L1.
Рис. 2.54. Трансформаторная связь с микросхемой DA1
Схему приемника можно несколько упростить, использовав гибридную микросхему от канала звукового сопровождения современных цветных телевизоров типа УПЧЗ-1М или УПЧЗ-2. В составе этих блоков есть полный тракт ПЧ УКВ ЧМ приемника с промежуточной частотой 6,5 МГц. Изменение схемы представлено на рис. 2.55
< image l:href="#" />Рис. 2.55. Подключение микросхемы УПЧЗ-1М
Однако следует иметь в виду, что эта схема не имеет системы АПЧГ.
Поэтому нужно принимать меры по экранировке платы, чтобы исключить влияние тела оператора на настройку приемника.
Приемник УКВ диапазона с ЧМ и низковольтным питанием
Приемник работает в диапазоне 64-108 МГц и имеет чувствительность не хуже 5 мкВ/м. Номинальное напряжение питания — 3 В.
Весь высокочастотный тракт, включая ЧМ детектор, УВЧ и гетеродин, собран на одной специализированной микросхеме DA1 типа К174ХА34. Эта микросхема представляет собой УВЧ, смеситель, гетеродин, УПЧ, усилитель-ограничитель, ЧМ детектор, системы шумопонижения и сжатия девиации частоты, которая позволяет использовать низкую промежуточную частоту 60–80 кГц. Принципиальная схема приемника приведена на рис. 2.56.
Рис. 2.56. Приемник с низковольтным питанием
Сигнал с антенны поступает на УВЧ через конденсатор C1. Частоту настройки гетеродина определяют элементы L1, С4, С5, VD1. Настройка на станции осуществляется резистором R1, изменяющим напряжение на варикапе VD1 типа КВ109.
В качестве ФПЧ используются активные RC-фильтры на операционных усилителях, внешними элементами которых являются конденсаторы С6, С8, С9, С11, С12 и С13. Сигнал звуковой частоты через конденсатор C16 поступает на регулятор громкости — резистор R3.
