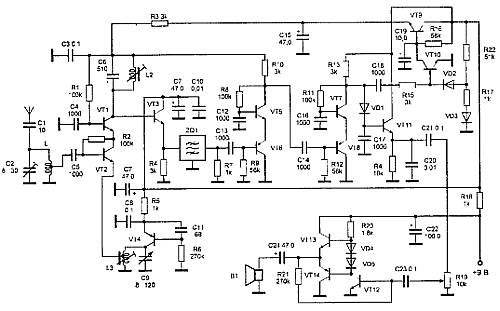

Каскодный смеситель, собранный на транзисторах VT1 и VT2, выполнен по схеме ОЭ — ОБ. Благодаря этому смеситель имеет большое выходное сопротивление, что позволяет включить контур L2, С6, настроенный на промежуточную частоту, в коллекторную цепь транзистора VT1. Режимы работы транзисторов смесителя по постоянному току определяются сопротивлением резисторов R1 и R2.
С выхода смесителя сигнал промежуточной частоты поступает на вход эмиттерного повторителя, собранного на транзисторе VT3. Он согласует высокое выходное сопротивление смесителя с низким входным сопротивлением пьезокерамического фильтра ZQ1. Фильтр ZQ1 определяет селективность по соседнему каналу. Он нагружен
Режим работы транзисторов определяется сопротивлением резисторов R8, R9 и R11, R12.
Детектор приемника выполнен па диоде VD1, который нагружен на высокое входное сопротивление эмиттерного повторителя на транзисторе VT11. Постоянная составляющая базового напряжения этого транзистора смещает рабочую точку диода VD1 в прямом направлении и поддерживает ее в начале криволинейного участка вольт-амперной характеристики, что обеспечивает лучшее детектирование слабых сигналов, а следовательно и более высокую чувствительность, чем обычный детектор. С нагрузки эмиттерного повторителя VT11 продетектированный низкочастотный сигнал поступает на регулятор громкости, выполненный на резисторе R19, и далее на усилитель звуковой частоты.
Приемник имеет эффективную систему автоматической регулировки усиления (АРУ). Для работы системы АРУ используется напряжение ПЧ, снимаемое с коллектора транзистора VT7. Положительные волны этого напряжения поступают в цепь базы транзистора VT10, который при повышении уровня входного сигнала, а следовательно и сигнала ПЧ, открывается. Это приводит к закрытию транзистора VT9, в результате чего уменьшается напряжение на эмиттере этого транзистора, одновременно снижается и напряжение питания смесителя и первого каскада УНЧ, что приводит к уменьшению усиления этих каскадов. Цепь, состоящая из R17 и VD3, служит для создания на аноде VD2 положительного напряжения, смещающего рабочую точку транзистора VT10 в сторону наибольшей чувствительности, тем самым компенсируя затухание, вносимое резистором R15.
Усилитель звуковой частоты приемника выполнен по типовой схеме на транзисторах VT12-VT14 и особенностей не имеет. Нагрузкой усилителя служит малогабаритный громкоговоритель В1 с сопротивлением катушки не менее 8 Ом или головные телефоны.
В радиоприемнике используются резисторы типа МЛТ-0,125, электролитические конденсаторы типа К50-6, К50-16 или К50-35, подстроечные конденсаторы типа КПК, конденсатор С9 желательно использовать с воздушным диэлектриком, пьезокерамический фильтр ZQ1 типа ФП1П-061-08 или ФП1П-026 с частотой настройки 465 кГц.
Для намотки катушек используются полистироловые каркасы с подстроечными сердечниками из феррита 100НН диаметром 2,8 мм и длиной 14 мм. Катушки L1 и L3 имеют по 20 витков провода ПЭВ 0,18 мм.
Отвод у катушки L1 сделан от 7 витка, считая от заземленного вывода. У катушки L3 отвод сделан от 1 витка. Катушка контура ПЧ L2 наматывается на стандартном четырехсекционном каркасе и помещается в трубчатый ферритовый магнитопровод из феррита марки 400НН, сердечник из того же материала. Катушка L2 содержит 120 витков провода ПЭВ 0.12 мм.
Настройку приемника следует начинать с усилителя звуковой частоты. Подбором сопротивления резистора R21 устанавливается напряжения в точке соединения, эмиттеров транзисторов VT13, VT14. Оно должно быть равным половине напряжения источника
Таблица 2.3. Значения напряжений на выводах транзисторов
Контур L2, С6 настраивается на частоту ПЧ — 465 кГц. Входной контур настраивается на середину принимаемого диапазона. Приемник можно использовать совместно с радиопередатчиками, имеющими кварцевую стабилизацию частоты. Для этого используют несколько фиксированных настроек.
Это достигается изменением схемы гетеродина (рис. 2.47).
Рис. 2.47. Использование кварцевого резонатора в схеме гетеродина приемника
Вместо конденсатора переменной емкости С9 устанавливается подстроечный конденсатор. Кварцевый резонатор ZQ2 включается между коллектором и базой транзистора VT4. Частота кварца ZQ2 должна отличаться от частоты кварца передатчика на значение ПЧ, равное 465 кГц. При использовании нескольких кварцованных передатчиков в гетеродине приемника необходимо использовать соответствующее число кварцевых резонаторов, которые подключаются при помощи переключателя.
Радиоприемное устройство AM сигналов с фиксированной настройкой частоты
В отличие от предыдущего, предлагаемое устройство имеет более простое схемное решение. Приемник работает в диапазоне 27–29 МГц с амплитудной модуляцией. Чувствительность около 4 мкВ/м. Селективность по соседнему каналу — 26 дБ. Приемник имеет фиксированную настройку на один или несколько каналов. Принципиальная схема радиоприемника приведена на рис. 2.48.
Рис. 2.48. Радиоприемник с фиксированной настройкой частоты
Принятый сигнал выделяется контуром L1, С2 и усиливается усилителем высокой частоты, выполненным на транзисторе VT1. На транзисторе VT2 выполнен преобразователь частоты с совмещенным гетеродином и кварцевой стабилизацией частоты гетеродина кварцем ZQ1.
Усиленный сигнал с коллектора VT1 смешивается с сигналом гетеродина. В результате на коллекторе транзистора VT2 формируется сигнал промежуточной частоты. Сигнал ПЧ выделяется пьезокерамическим фильтром ZQ2 с частотой настройки 465 кГц и усиливается двухкаскадным усилителем промежуточной частоты, собранным на транзисторах VT3, VT4. Детектор приемника выполнен на диодах VD1, VD2. С детектора сигнал поступает на систему АРУ, состоящую из цепи R8, С8, R10, а также через регулятор громкости R13 на усилитель звуковой частоты, аналогичный приведенному на рис. 2.16.
